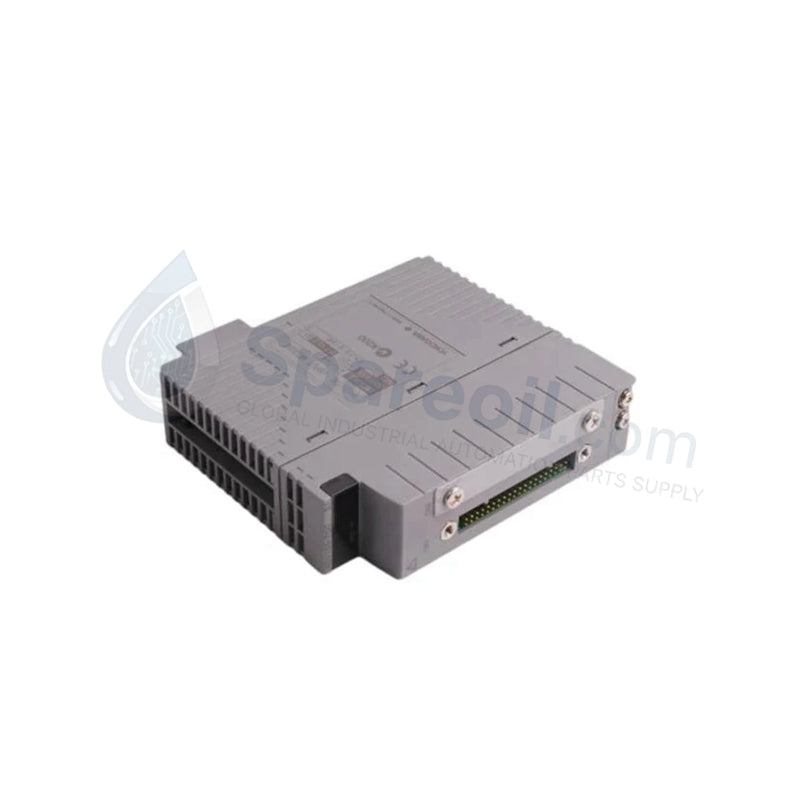

Módulo de comunicación Ethernet Yokogawa ALE111-S51 DCS

Módulo de comunicación Ethernet Yokogawa ALE111-S51 DCS

Disponibilidad: 99 Quedan en stock

Módulo de comunicación Ethernet Yokogawa ALE111-S51 Configurado para el intercambio de datos de alta velocidad en las plataformas CENTUM VP...

Código: ALE111-S51

Manufacturer: Yokogawa
Product No.: ALE111-S51
Product Type: Módulos de Comunicación Ethernet
Product Origin: Japan
Payment:T/T, Western Union
Weight: 250g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Módulo de comunicación Ethernet Yokogawa ALE111-S51

Configurado para el intercambio de datos de alta velocidad en las plataformas CENTUM VP y CS 3000, el Yokogawa ALE111-S51 (Módulo de Comunicación Ethernet ALE111-S51) proporciona conectividad física directa entre el bus del sistema de control y los subsistemas externos basados en red.

Desglose de sufijos y matriz de modelos

El módulo base ALE111 define la arquitectura de interfaz Ethernet estándar. Los códigos de sufijo especifican las siguientes restricciones de hardware:

-S: Configuración de hardware de tipo estándar.
5: Certificado para su instalación en entornos de áreas no peligrosas (sin protección contra explosiones).
1: Cumple con la norma ISA G3 para resistencia a la corrosión en atmósferas industriales adversas.

Especificaciones de hardware

Parámetro	Especificación
Modelo	ALE111-S51
Marca	Yokogawa
Origen	Japón
Peso	0.25 kg
Dimensiones	107.5 x 130 x 32.8 mm
Temperatura de funcionamiento	0 °C a +60 °C
Consumo de energía	5 VCC (máx. 300 mA)
Comunicación	10BASE-T / 100BASE-TX
Puertos	2 (doble redundancia)

Conectividad de control de procesos

La arquitectura ALE111-S51 utiliza aislamiento óptico entre el bus del sistema y los puertos Ethernet externos para evitar que las diferencias de potencial de tierra y los picos transitorios se propaguen a la red de control. Para una integración de procesos compleja, el módulo facilita un flujo de datos transparente que cumple con la traducción del protocolo de bucle HART de 4-20 mA al interactuar con pasarelas inteligentes auxiliares. El módulo admite lógica de aislamiento de canal a canal para mantener la integridad de la señal durante ráfagas de red de alto tráfico, lo que garantiza una entrega de datos determinista a través de las capas Vnet/IP o Ethernet estándar.

Preguntas frecuentes (FAQ)

P: ¿El ALE111-S51 admite configuraciones de enlace de comunicación redundantes?

R: Sí. El módulo cuenta con dos puertos Ethernet físicos, lo que permite configuraciones de enlace de doble redundancia donde el sistema de control cambia automáticamente al puerto secundario en caso de falla del enlace primario.

P: ¿Este módulo es compatible con la extracción y el reemplazo en vivo (intercambio en caliente)?

R: Sí. El ALE111-S51 está diseñado para el intercambio en caliente en bastidores de nodos alimentados. Antes de la extracción, asegúrese de que el canal de comunicación esté lógicamente aislado dentro del software DCS para evitar errores de red transitorios o alarmas de diagnóstico.

Pautas de instalación en campo

Montaje: Coloque el módulo en la ranura designada del bastidor, asegurándose de que los pines del backplane estén correctamente alineados. Enganche el mecanismo de bloqueo completamente para garantizar la estabilidad mecánica y el contacto eléctrico con los raíles de alimentación de 5 VCC.
Blindaje de cables: Utilice cables Ethernet blindados de categoría 5e o 6. Asegúrese de que el blindaje del cable esté correctamente conectado a tierra para suprimir las interferencias electromagnéticas (EMI) originadas por los cables de alimentación cercanos.
Topología de red: Mantenga la adherencia a las limitaciones de distancia de Ethernet estándar. Evite enrutar los cables de comunicación en el mismo conducto que las líneas de CA de alto voltaje para evitar la inyección de ruido inductivo en las señales 100BASE-TX.
Verificación: Después de la instalación, realice una verificación del estado del enlace utilizando el software de administración del sistema para asegurarse de que ambos puertos exhiban la impedancia correcta y el acuse de recibo de paquetes en el segmento de red de destino.
