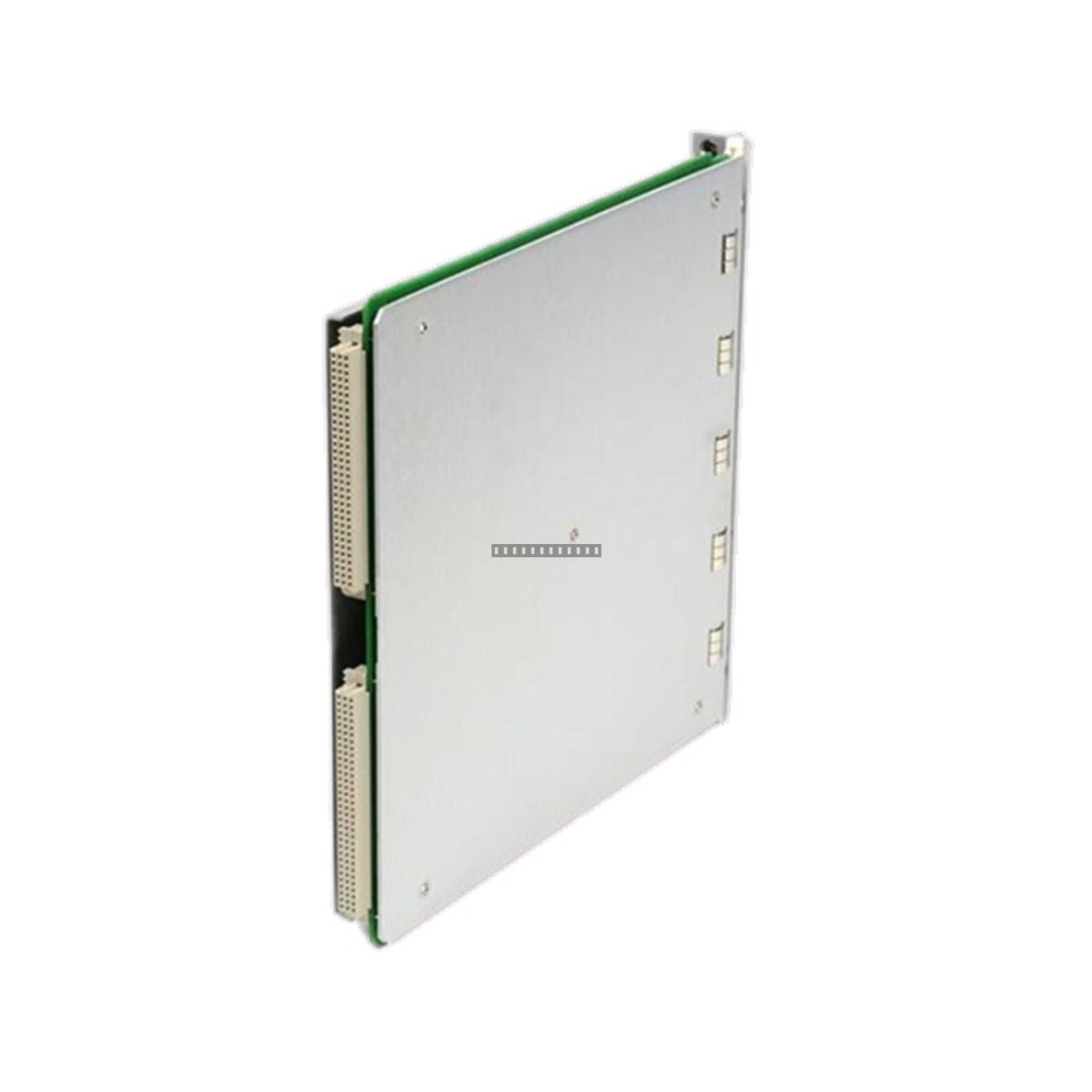

Módulo de interfaz de datos transitorios Bently Nevada 161580-01 3500/22M

Bently Nevada 3500/22M 161580-01 Módulo de interfaz de datos transitorios

Disponibilidad: 6 Quedan en stock

DescripciónEl módulo Bently Nevada 3500/22M Transient Data Interface (TDI), número de pieza 161580-01, sirve como la puerta de enlace principal...

Código: 161580-01

Manufacturer: Bently Nevada
Product No.: 161580-01
Product Type: Módulo de monitorización de vibraciones
Product Origin: USA
Payment:T/T, Western Union
Weight: 1500g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Descripción

El módulo Bently Nevada 3500/22M Transient Data Interface (TDI), número de pieza 161580-01, sirve como la puerta de enlace principal para el sistema de protección de maquinaria 3500. Funciona como la interfaz entre el rack 3500 y varias aplicaciones de software, incluido el software de monitoreo de condición System 1 de Bently Nevada. El módulo TDI combina las capacidades del antiguo módulo de interfaz de rack (RIM) 3500/20 con la recopilación de datos de alta velocidad, lo que permite la captura de datos de forma de onda tanto en estado estable como transitorio para un diagnóstico integral de la maquinaria.

Características

Integra las funciones del procesador de comunicación y de interfaz del rack en un solo módulo.
Proporciona conectividad Ethernet para una integración perfecta con el software System 1.
Admite la recopilación de datos tanto en estado estable como transitorio para diagnósticos avanzados.
Equipado con un puerto USB en el panel frontal para configuración y mantenimiento local.
Incluye un módulo de E/S dedicado con un relé OK para monitorear el estado del sistema.
Cuenta con un interruptor con llave de configuración para evitar cambios no autorizados en la configuración del rack.
Admite hasta 127 direcciones de rack para implementaciones de sistemas a gran escala.

Aplicaciones

El 3500/22M TDI es esencial para la protección de maquinaria crítica y el monitoreo de condiciones en entornos industriales, incluida la generación de energía, el petróleo y el gas, la petroquímica y la fabricación pesada. Se utiliza para monitorear equipos rotativos como turbinas, compresores, bombas y motores, lo que garantiza la detección temprana de fallas mecánicas a través del análisis de datos transitorios.

Especificaciones técnicas

Modelo	3500/22M TDI
Número de pieza	161580-01
Temperatura de funcionamiento	-35 a +65 grados C
Consumo de energía	10.5 W
Interfaz Ethernet	10Base-T/100Base-TX (fibra óptica 100Base-FX opcional)
Interfaz local	Puerto USB-B
Clasificación del relé	5 A a 24 VCC / 120 VCA
Posición de la ranura	Ranura 1 (adyacente a las fuentes de alimentación)

Pautas de instalación

El 3500/22M debe instalarse en la ranura 1 del rack 3500.
Asegúrese de que la alimentación del rack esté desconectada antes de insertar o quitar el módulo para evitar daños eléctricos.
Use precauciones estándar de ESD al manipular el módulo para proteger los circuitos internos.
Verifique que los interruptores de dirección del rack estén configurados correctamente de acuerdo con los requisitos de configuración del sistema.
Asegúrese de que el módulo de E/S esté correctamente asentado y asegurado con los tornillos del panel frontal para mantener una conexión confiable con la placa posterior.
Utilice cableado Ethernet blindado para las conexiones de red para minimizar la interferencia EMI en entornos industriales.

Preguntas frecuentes

¿Cuál es la función principal del módulo 3500/22M?

El 3500/22M actúa como interfaz de comunicación entre el rack 3500 y el software de monitoreo externo, al tiempo que gestiona la recopilación de datos transitorios y de estado estacionario de los módulos de monitorización del rack.

¿Se puede usar este módulo en lugar de un 3500/20 RIM?

Sí, el 3500/22M TDI está diseñado para reemplazar el módulo de interfaz de rack 3500/20, proporcionando capacidades mejoradas de recopilación de datos y funciones de comunicación integradas.

¿Cómo se configura el módulo?

La configuración se realiza a través del software de configuración del rack 3500, generalmente conectado a través del puerto USB del panel frontal o el puerto Ethernet trasero, con el interruptor de bloqueo con llave física configurado en la posición PROGRAM.
