Descripción

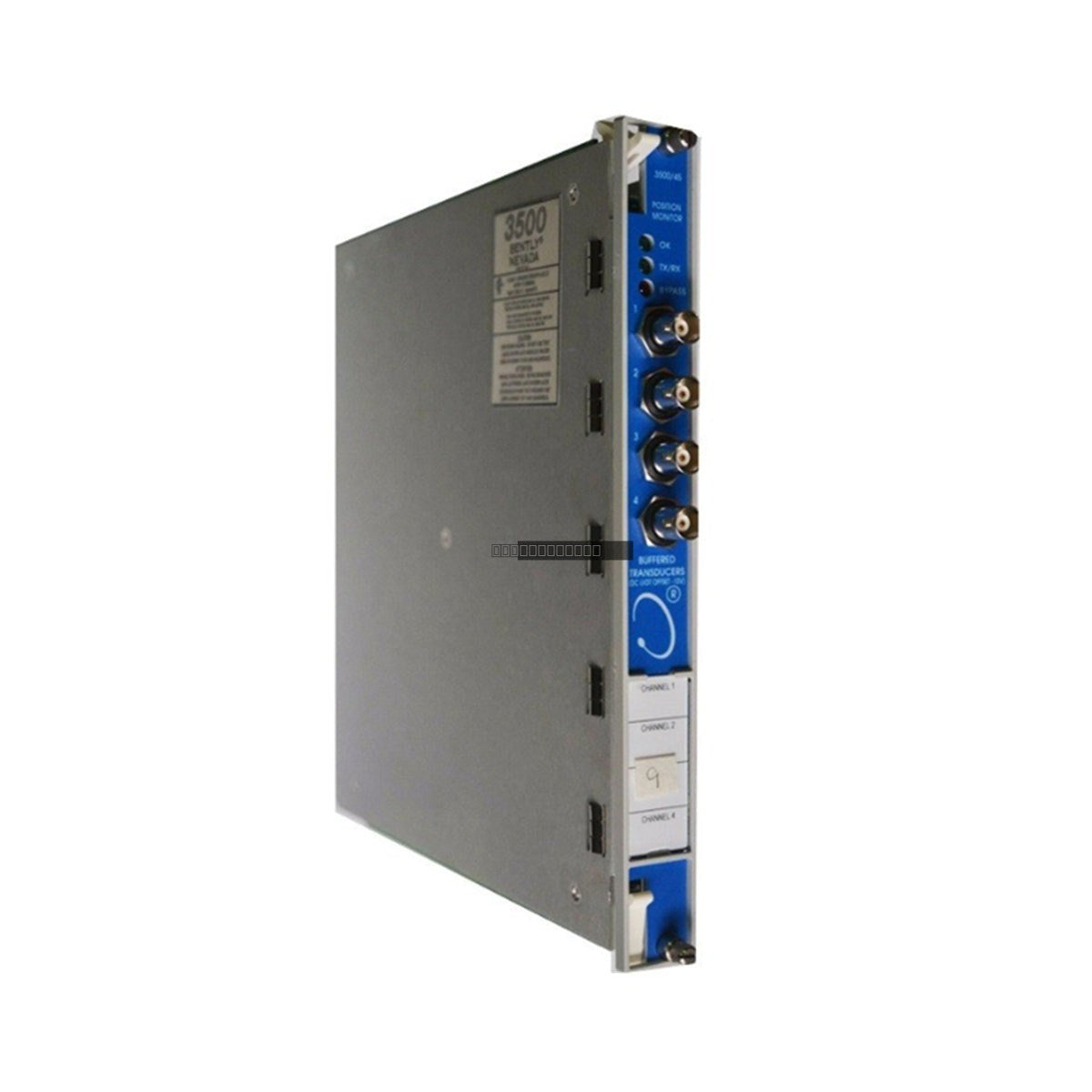

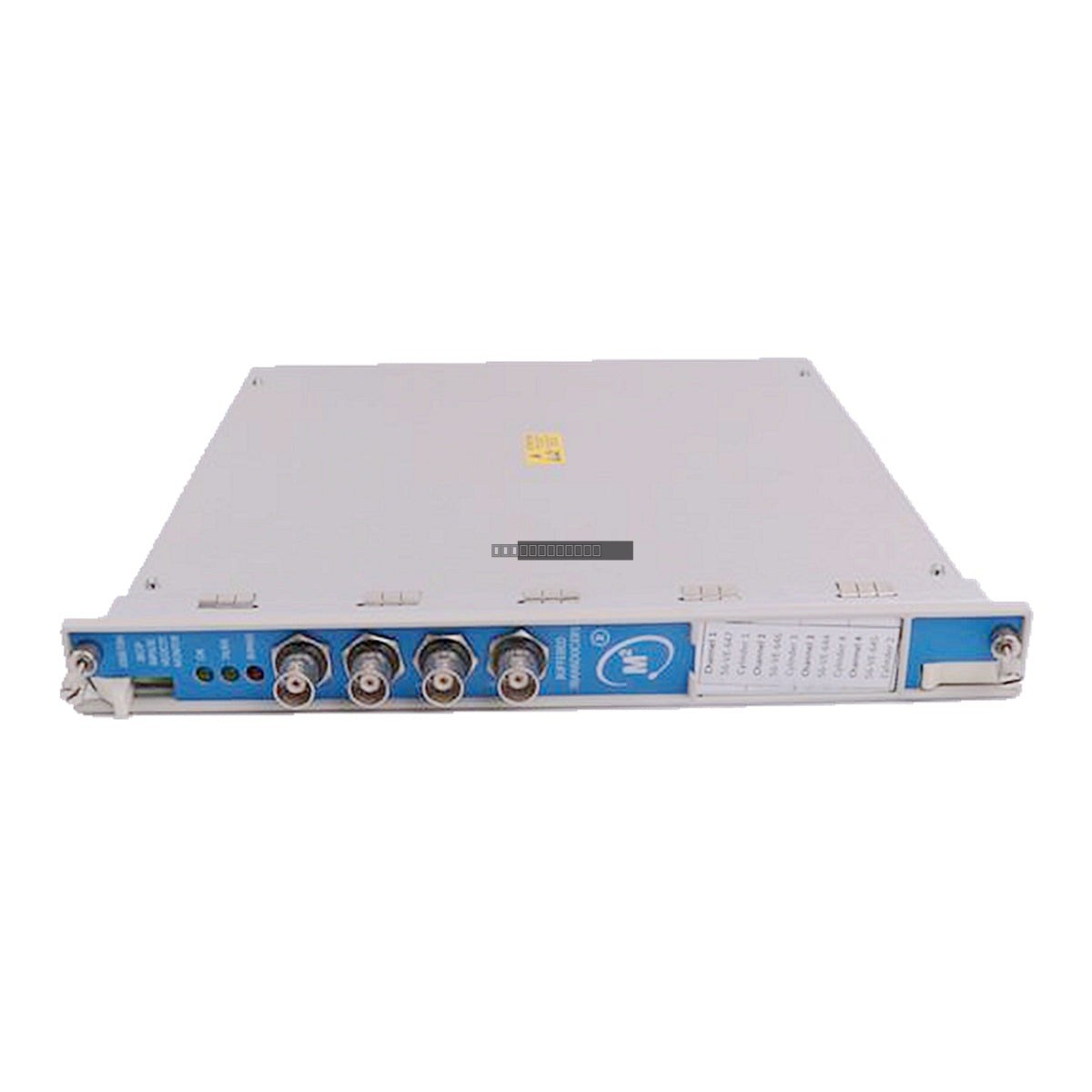

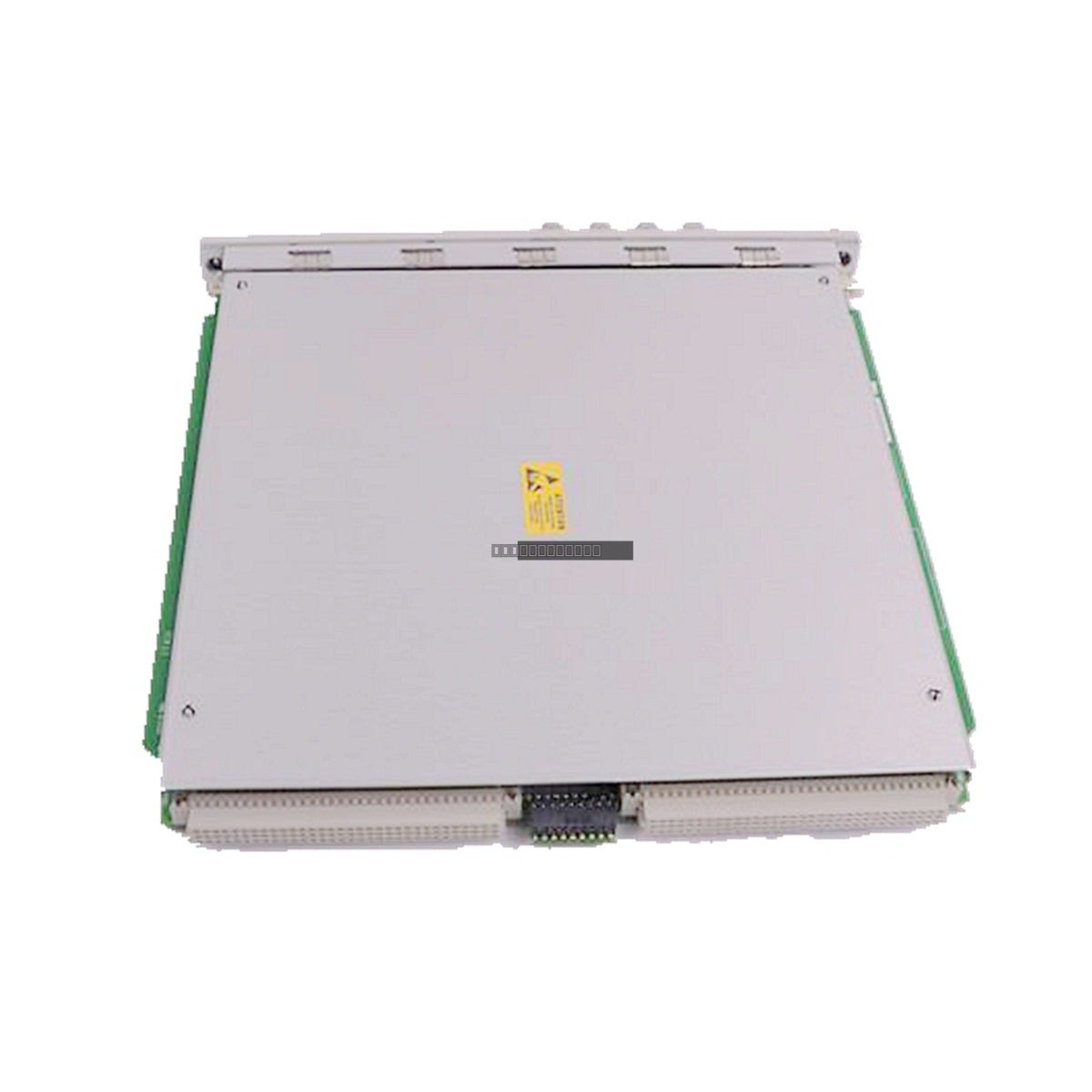

El Bently Nevada 3500/72M (176449-08) es un monitor de posición de vástago recíproco de cuatro canales diseñado para la protección de maquinaria crítica en aplicaciones de compresores recíprocos. Cumple con los estándares API 618, proporcionando monitoreo continuo de la posición del vástago, caída del vástago y parámetros del hipercompresor. Al procesar las señales de los transductores de proximidad, el módulo proporciona mediciones de posición dinámicas y estáticas, comparando estos valores con puntos de ajuste de alarma programables por el usuario para garantizar la integridad del activo.
Características
- Capacidad de monitoreo de cuatro canales para configuraciones de rack de alta densidad.
- Configurable para funciones de medición de posición de vástago, caída de vástago e hipercompresor.
- Proporciona protección de maquinaria mediante el monitoreo continuo de parámetros y la comparación de puntos de ajuste de alarma.
- Incluye salidas de transductor con búfer en el panel frontal para conexión a equipos de diagnóstico y análisis externos.
- Opciones de E/S flexibles que incluyen terminación interna, terminación externa o configuraciones de barrera interna.
Aplicaciones
- Compresores recíprocos: monitoreo del comportamiento de la cruceta y el vástago para detectar desgaste, desalineación y degradación mecánica.
- Hipercompresores: monitoreo de alta presión con alarmas especializadas para la pérdida del transductor.
- Bombas industriales: seguimiento de la posición del pistón y el émbolo para garantizar un funcionamiento suave y una detección temprana de fallas.
- Análisis de trayectoria del vástago: seguimiento en tiempo real de la vibración lateral y el movimiento del vástago.
Especificaciones Técnicas
| Modelo | 3500/72M 176449-08 |
| Fabricante | Bently Nevada |
| Impedancia de entrada | 10 kOhm |
| Impedancia de salida | 510 Ohm |
| Fuente de alimentación del transductor | -24 Vdc |
| Filtro de separación | -3 dB a 0,09 Hz |
| Posición promedio del pistón (fija) | 1 Hz a 600 Hz |
| Peso | 0,85 kg |
Pautas de instalación
- El 3500/72M consta de un módulo principal que se conecta en la parte frontal del rack 3500 y un módulo de E/S correspondiente instalado en la parte posterior.
- El módulo se puede colocar en cualquiera de las 14 ranuras de monitor disponibles en el rack 3500.
- Asegúrese de que el sistema esté apagado antes de insertar o quitar cualquier módulo para evitar daños eléctricos.
- Utilice cableado blindado para todas las entradas del transductor para minimizar la interferencia EMI en entornos industriales.
- Manipule los módulos utilizando prácticas seguras contra descargas electrostáticas para proteger los componentes internos sensibles.
- Verifique que el tipo de terminación del módulo de E/S (interno/externo/barrera) coincida con sus requisitos específicos de cableado de campo.
Preguntas Frecuentes
¿Cuál es el propósito principal del 3500/72M?
El 3500/72M proporciona protección de maquinaria para compresores y bombas recíprocos al monitorear continuamente la posición del vástago y comparar las entradas con los puntos de ajuste de alerta y peligro configurados.
¿Qué entradas acepta este monitor?
Acepta entradas de transductores de proximidad para medir la posición del vástago, la caída del vástago y los parámetros del hipercompresor.
¿Se pueden configurar los canales?
Sí, el software de configuración del rack 3500 permite configurar cada canal en pares para realizar funciones específicas como mediciones de posición del vástago, caída del vástago o hipercompresor.
