Bently Nevada 3500/50M Módulo Tacómetro 286566-02

Bently Nevada 3500/50M Módulo Tacómetro 286566-02

Disponibilidad: 4 Quedan en stock

Descripción El Bently Nevada 3500/50M (Código de pedido 286566-02) es un módulo tacómetro de 2 canales diseñado para el sistema...

Código: 286566-02

Manufacturer: Bently Nevada
Product No.: 286566-02
Product Type: Módulo de tacómetro
Product Origin: USA
Payment:T/T, Western Union
Weight: 900g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Descripción

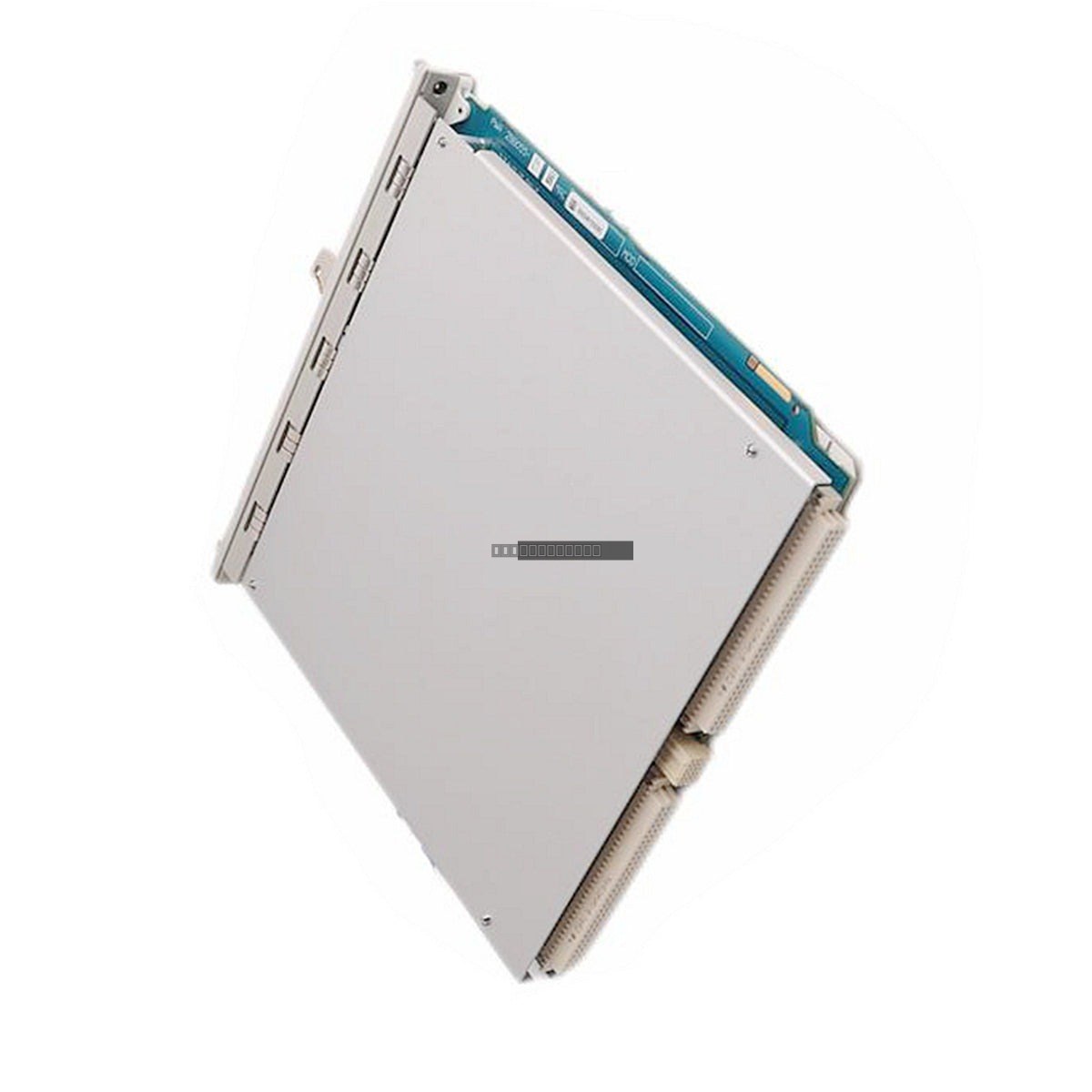

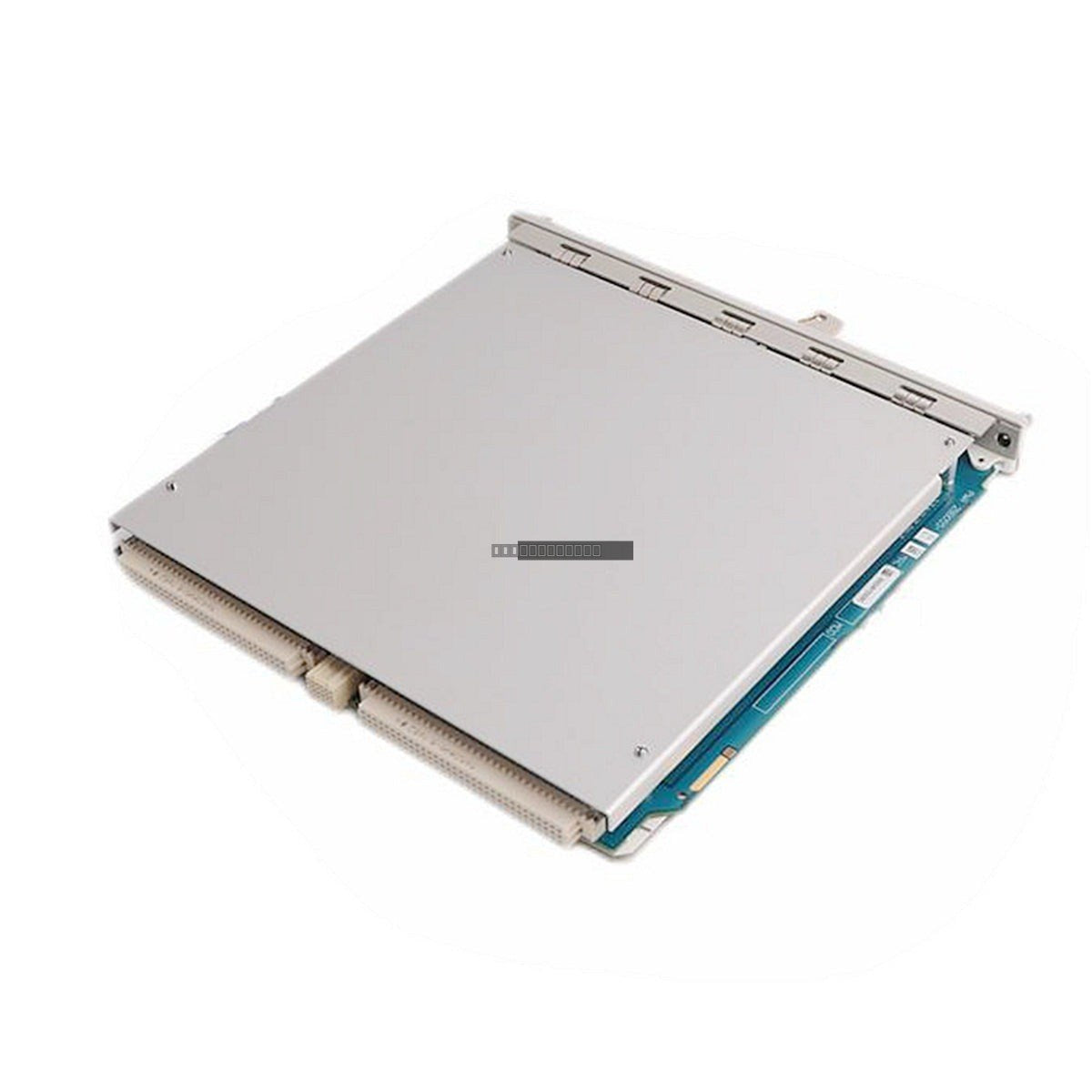

El Bently Nevada 3500/50M (Código de pedido 286566-02) es un módulo tacómetro de 2 canales diseñado para el sistema de protección de maquinaria 3500. Está diseñado para monitorear la velocidad de rotación del eje, la aceleración del rotor y la dirección del rotor procesando las entradas de las sondas de proximidad o las captaciones magnéticas. El módulo compara estas entradas con puntos de ajuste de alarma programables por el usuario para proporcionar datos críticos de protección de maquinaria y mantenimiento predictivo.

El 3500/50M se puede configurar para suministrar señales Keyphasor acondicionadas al backplane del rack 3500, eliminando la necesidad de un módulo Keyphasor separado en muchas configuraciones. También cuenta con una función de retención de picos para registrar eventos de velocidad extrema o rotación inversa.

Características

Monitoreo de 2 canales para velocidad, aceleración y dirección.
Soporta sondas de proximidad y captaciones magnéticas.
Puntos de ajuste de alarma programables para velocidad, bandas de velocidad y aceleración del rotor.
Capacidades de notificación de velocidad cero y detección de rotación inversa.
Conectores BNC en el panel frontal para salida de señal de transductor amortiguada.
LED de estado (OK, TX/RX, BYPASS) para retroalimentación de diagnóstico en tiempo real.
Configurable a través del software de configuración de rack 3500.

Aplicaciones

Bombas, compresores y turbinas en alta mar/FPSO.
Compresores FCCU y H2 de refinería.
Compresores de refrigeración de licuefacción y regasificación de GNL.
Estaciones de refuerzo de tuberías para transmisión de petróleo y gas.
Turbinas y generadores de centrales eléctricas térmicas y de ciclo combinado.
Alineación de turbinas hidroeléctricas y monitoreo de empuje.

Especificaciones técnicas

Modelo de producto	3500/50M
Código de pedido	286566-02
Rango de señal de entrada	+10.0 V a -24.0 V
Impedancia de entrada	20 k ohmios (estándar)
Rango de frecuencia	0.0167 Hz a 20 kHz
Salida del registrador	+4 a +20 mA
Cumplimiento de voltaje	0 a +12 V CC
Posición del rack	Una ranura trasera de altura completa

Pautas de instalación

Manipulación: Utilice las precauciones ESD estándar al manipular el módulo para evitar daños a los circuitos internos.
Montaje: El módulo está diseñado para insertarse en un rack 3500. Asegúrese de que el módulo esté completamente asentado y los pestillos del panel frontal estén bloqueados.
Terminación: Requiere el bloque de terminación externa (ETB) 288062-02 para el cableado del sensor.
Cableado: Conecte los transductores a los conectores Euro-style en el ETB. Asegure un blindaje adecuado para los cables de señal para minimizar la EMI.
Alimentación: Siempre apague el rack antes de insertar o quitar el módulo.
Software: Asegúrese de que el firmware 3500/22M sea la versión 1.70 o posterior y el software de configuración 3500/01 sea la versión 4.20 o posterior.

Preguntas frecuentes

¿Qué es el 3500/50M?

Es un módulo de 2 canales para el sistema 3500 que se utiliza para monitorear la velocidad del eje, la aceleración del rotor y la rotación inversa, activando alarmas según los puntos de ajuste definidos por el usuario.

¿Qué sensores son compatibles?

El módulo acepta entradas de 1 a 2 transductores de proximidad o captadores magnéticos.

¿Se puede utilizar para protección contra sobrevelocidad?

No. El 3500/50M no está diseñado para protección contra sobrevelocidad independiente o control de velocidad, ya que carece de la redundancia protectora requerida.

¿Cuáles son los modos de operación?

Admite monitoreo de velocidad (con alarmas de punto de ajuste/banda de velocidad), notificación de velocidad cero, alarma de aceleración del rotor y notificación de rotación inversa.
