Descripción

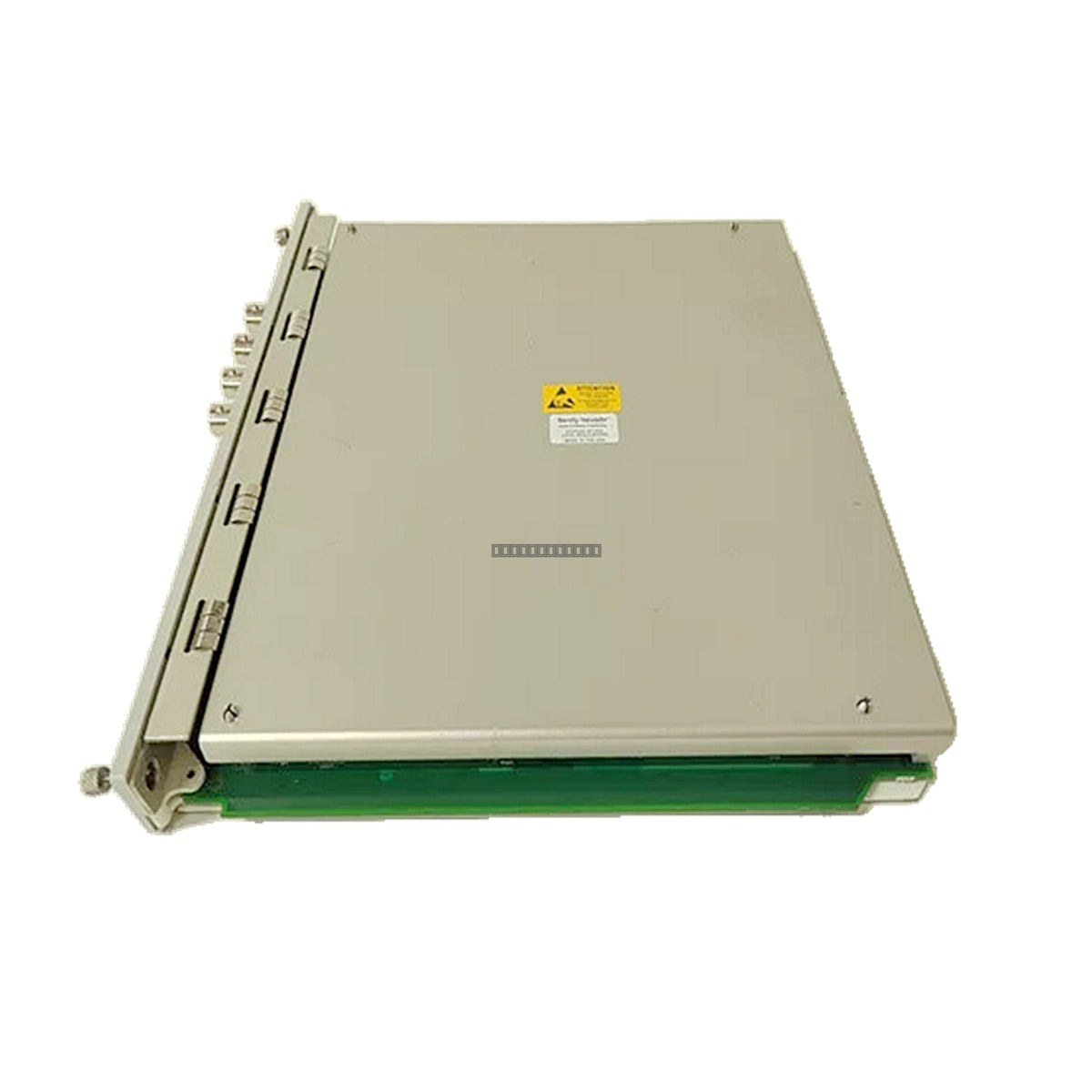

El Bently Nevada 3500/40M 176449-01 es un módulo monitor de proximidad de cuatro canales diseñado para el Sistema de Protección de Maquinaria 3500. Proporciona monitoreo continuo de los parámetros críticos de vibración y posición para maquinaria rotativa. El módulo acepta señales de entrada de los transductores de proximidad Bently Nevada, acondiciona estas señales y las compara con puntos de ajuste de alarma programables por el usuario para garantizar la seguridad y fiabilidad del equipo.
Características
- Capacidad de monitoreo de cuatro canales dentro de un solo módulo.
- Configurable a través del Software de Configuración de Rack 3500 para funciones de monitoreo específicas.
- Soporta múltiples tipos de medición: Vibración Radial, Excentricidad, REBAM (Movimiento Absoluto de Rodamientos de Elementos Rodantes), Posición Axial y Expansión Diferencial.
- La programación de pares de canales permite que dos funciones de monitoreo distintas operen simultáneamente en un módulo.
- Proporciona valores estáticos completos que incluyen Directo, Gap, Amplitud y Retardo de Fase, según la función seleccionada.
Aplicaciones
- Energía Eléctrica: Turbinas de gas, turbinas de vapor, turbinas hidráulicas y unidades de generación de energía.
- Petróleo y Gas: Compresores centrífugos, compresores reciprocantes y bombas de alta presión.
- Industria Pesada: Sopladores de alto horno, motores de laminadores y ventiladores a gran escala.
- Minería y Cemento: Molinos de bolas, trituradoras y cajas de engranajes de servicio pesado.
- Tratamiento de Aguas: Bombas de agua a gran escala y equipos de tratamiento de aguas residuales.
Especificaciones Técnicas
| Modelo | 3500/40M 176449-01 |
| Temperatura de Operación | -30 °C a +65 °C |
| Temperatura de Almacenamiento | -40 °C a +85 °C |
| Humedad | 95% sin condensación |
| Consumo de Energía | 7.7 Vatios (típico) |
| Impedancia de Entrada | 10 kOhm (E/S estándar) |
| Fuente de Alimentación del Transductor | -24 Vcc |
| Impedancia de Salida | 550 Ohm |
Pautas de Instalación
- Manipulación: Utilice las precauciones ESD adecuadas al manipular el módulo para evitar daños a los componentes electrónicos sensibles.
- Montaje: Asegúrese de que el módulo esté completamente encajado en la ranura del rack 3500 y que los tornillos del panel frontal estén apretados para garantizar una conexión a tierra adecuada.
- Cableado: Conecte los transductores de proximidad a los terminales correspondientes del módulo de E/S. Asegúrese de que todos los blindajes de los cables estén terminados en la tierra designada del rack para minimizar la interferencia electromagnética (EMI).
- Alimentación: Siempre apague el rack o asegúrese de que la ranura esté inactiva antes de insertar o retirar el módulo.
- Salidas Amortiguadas: Utilice los conectores coaxiales del panel frontal para el acceso diagnóstico temporal a las señales de transductor sin procesar.
Preguntas Frecuentes
¿Cuál es la función principal del 3500/40M?
Es un monitor de protección de maquinaria que procesa las señales del transductor de proximidad para proporcionar datos de vibración y posición, activando alarmas si los parámetros exceden los puntos de ajuste de seguridad definidos.
¿Puedo monitorear diferentes parámetros en un solo módulo?
Sí, los canales se configuran en pares. Puede asignar una función de monitoreo a los canales 1 y 2, y una función diferente a los canales 3 y 4.
¿Qué software se requiere para la configuración?
El módulo requiere el Software de Configuración de Rack Bently Nevada 3500 para definir las funciones de los canales y los puntos de ajuste de alarma.
