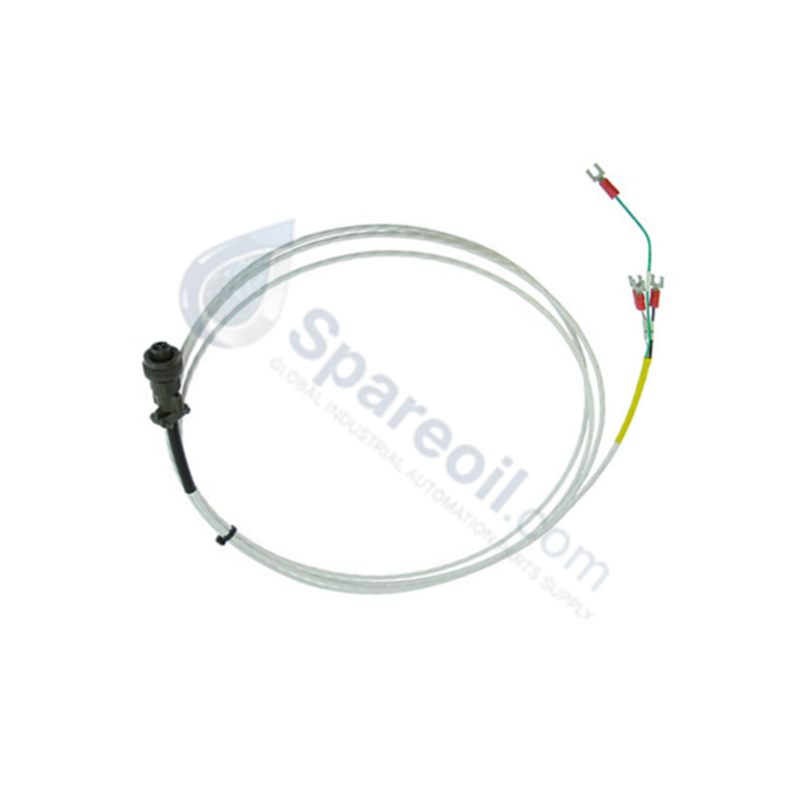

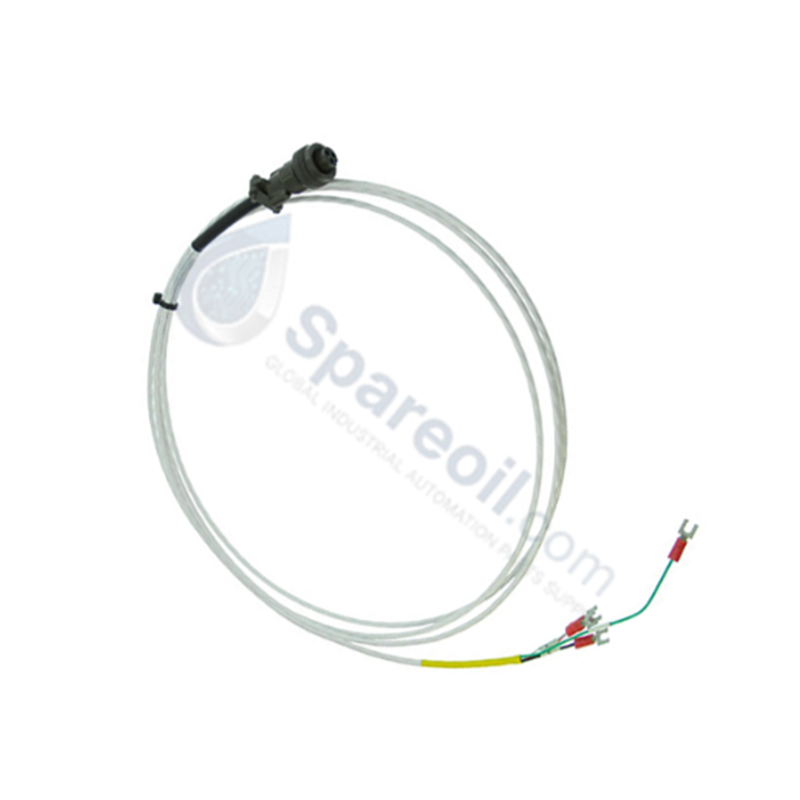

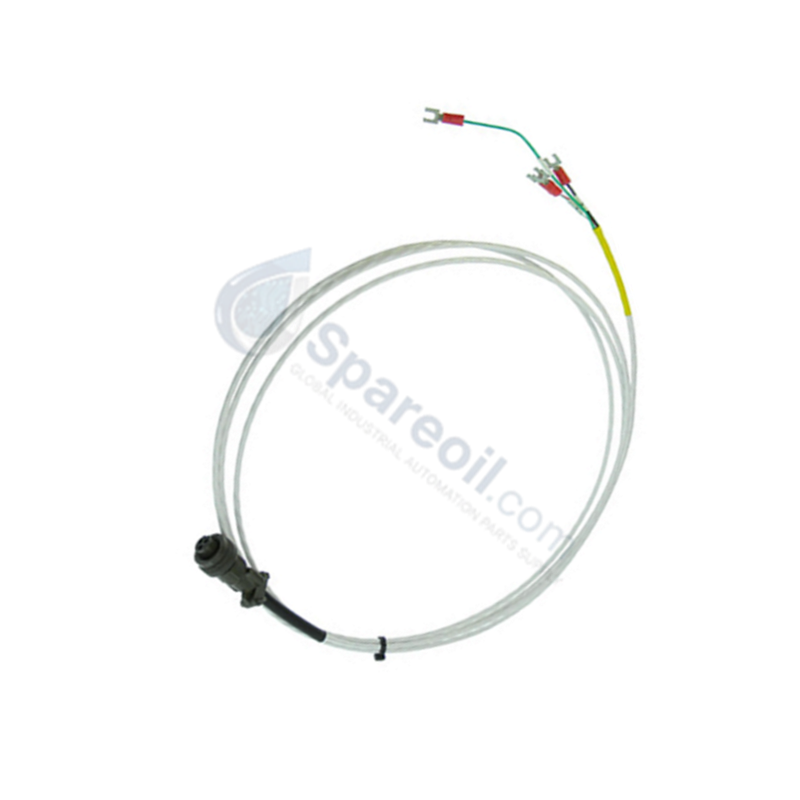

El Bently Nevada 16925-20, también catalogado como el Cable de interconexión 16925, funciona como un componente de hardware dedicado para la transmisión de señales entre transductores de monitoreo y módulos de interfaz dentro de las redes de protección de maquinaria.

Especificaciones de Hardware

Parámetro Especificación
Modelo 16925-20
Marca Bently Nevada
Origen EE. UU.
Dimensiones 6.1 m (20 pies) de largo
Temp. de Operación -40 °C a +177 °C (Estándar)
Consumo de Energía N/A (Componente pasivo)
Tipo de Cable Interconexión de 3 hilos

Dinámica del Rotor e Integridad de la Señal

El conjunto de cable 16925 está diseñado para facilitar la propagación de señales de alta frecuencia requerida para una observación precisa de la dinámica del rotor. Para garantizar la integridad de los datos, la instalación física debe priorizar el mantenimiento del objetivo de voltaje de brecha nominal de -10 VDC para las interfaces de la sonda de corriente de Foucault. Cualquier desviación en la impedancia de la ruta de la señal, causada por un aislamiento dañado o una terminación incorrecta del blindaje, puede introducir artefactos en la forma de onda de vibración. La supresión de diafonía se logra a través de la capa de blindaje integrada; por lo tanto, es obligatorio que el blindaje se termine correctamente en la toma de tierra de la instrumentación para evitar bucles de tierra que interfieran con la precisión de la medición de fase.

Preguntas Frecuentes

P: ¿Es el conjunto de cable 16925 compatible con transductores que no son Bently Nevada?

R: La serie 16925 está calibrada de fábrica para interfaces de transductores Bently Nevada específicos. El uso con sensores de terceros puede resultar en desajustes de impedancia, lo que afectaría la respuesta de frecuencia y la relación señal/ruido del sistema de monitoreo.

P: ¿Cuáles son los requisitos para la terminación del cable?

R: El conjunto debe terminarse de acuerdo con la configuración del bloque de terminales del módulo de monitoreo específico. Asegúrese de que todas las conexiones estén apretadas para evitar el calentamiento resistivo y la fluctuación de la señal.

Directrices de Instalación en Campo

  1. Encamine el cable a través de vías de instrumentación dedicadas, manteniendo una separación mínima de 30 cm de las líneas de CA de alto voltaje para evitar ruidos inducidos.
  2. Asegúrese de que las superficies de acoplamiento de los conectores estén limpias y libres de humedad antes de unirlas.
  3. Observe un radio de curvatura mínimo de 10 veces el diámetro del cable durante la instalación para evitar daños a los conductores internos y al blindaje.
  4. Asegure el cable utilizando bridas o clips no conductores a intervalos de 1 m para mitigar los efectos de la vibración inducida por la máquina.
