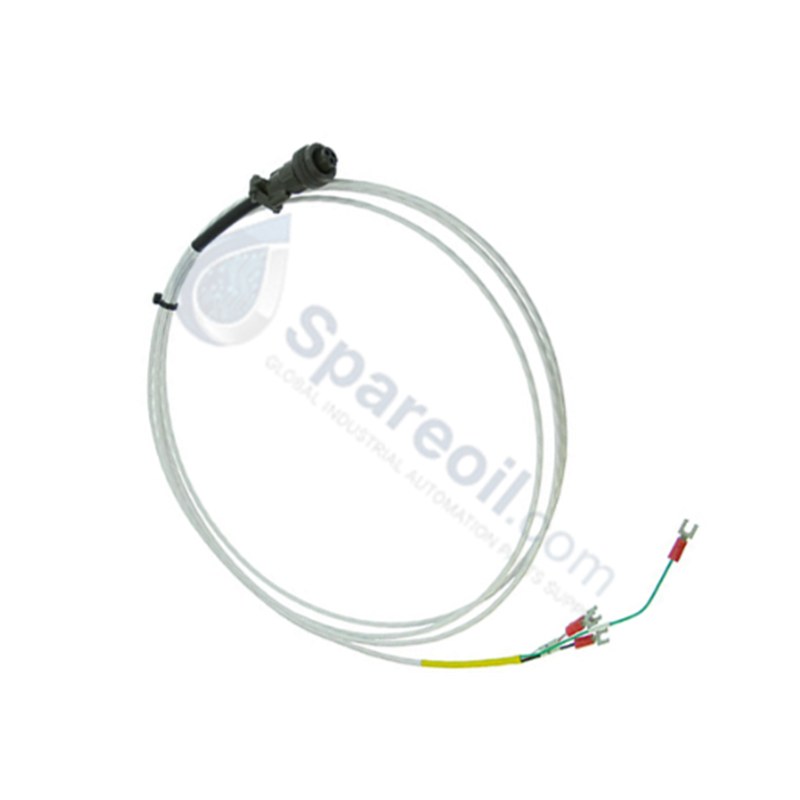

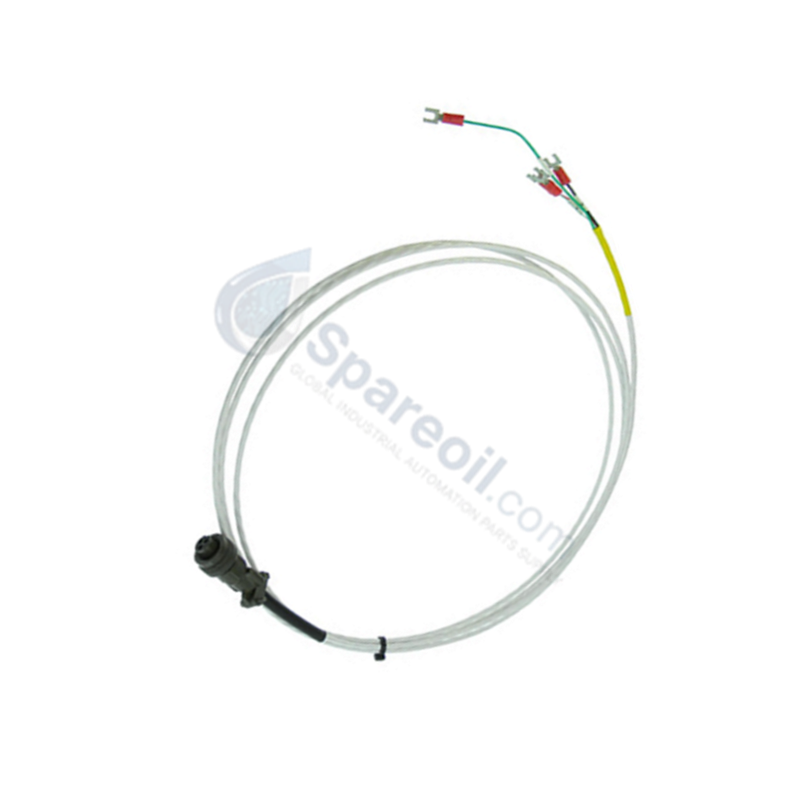

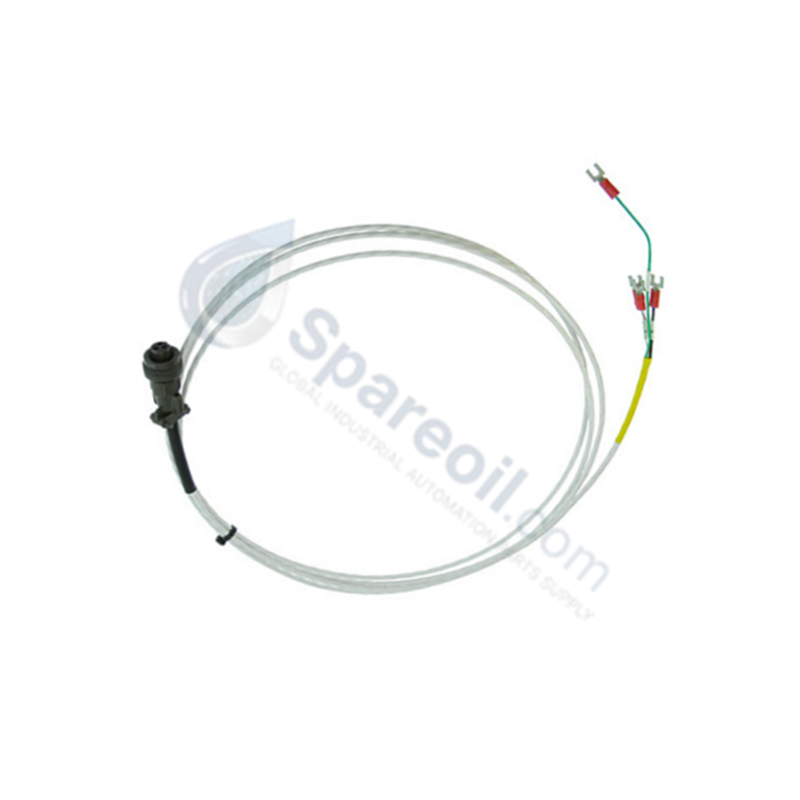

El Bently Nevada 16925-99, también catalogado como el cable de interconexión 16925, funciona como un componente de hardware dedicado para la transmisión de señales entre transductores de monitoreo y puntos de unión dentro de las redes de protección de máquinas.

Especificaciones de hardware

Parámetro Especificación
Modelo 16925-99
Marca Bently Nevada
Origen EE. UU.
Peso 0,2 kg
Dimensiones 99 pies (30 m) de longitud
Temperatura de funcionamiento -40 °C a +85 °C
Consumo de energía N/A (Componente pasivo)
Conductores 2 x 24 AWG cobre
Terminación Terminales de tornillo

Dinámica del rotor e integridad de la señal

El conjunto de cables 16925-99 está diseñado para la continuidad de la trayectoria de la señal en aplicaciones de monitoreo de la dinámica del rotor. Para garantizar la precisión, especialmente al utilizar sondas de proximidad, la instalación debe mantener características de impedancia estables para evitar la reflexión de la señal. Durante la configuración, es obligatorio verificar el voltaje del espacio de la sonda contra el objetivo de -10 VCC en la interfaz del monitor para confirmar la proximidad correcta del transductor. Una longitud excesiva del cable puede introducir capacitancia parásita; por lo tanto, asegúrese de que la resistencia total del bucle permanezca dentro de las tolerancias especificadas para el módulo de monitoreo conectado para evitar la atenuación del espectro de frecuencia de vibración.

Preguntas frecuentes

P: ¿Se puede usar este cable para tendidos de señal que excedan los 99 pies?

R: No se recomienda extender el cable más allá de la longitud de 99 pies suministrada de fábrica. Una longitud de cable adicional aumenta la atenuación de la señal y la posibilidad de acoplamiento de ruido, lo que puede degradar la relación señal/ruido requerida para un análisis confiable de la dinámica del rotor.

P: ¿Existen requisitos específicos para las conexiones de los terminales de tornillo?

R: Asegúrese de que los conductores estén debidamente pelados sin mellar los hilos de cobre para evitar puntos de conexión de alta resistencia. Todas las conexiones deben estar físicamente aseguradas para evitar el contacto intermitente causado por entornos de alta vibración.

Directrices de instalación en campo

  1. Encamine el cable a través de conductos eléctricos dedicados, manteniendo una separación mínima de 30 cm de las líneas de CA de alto voltaje para minimizar la interferencia electromagnética.
  2. Utilice una descarga de tracción de cable adecuada en los puntos de entrada de las cajas de empalmes para evitar tensiones mecánicas en las conexiones de los terminales de tornillo.
  3. Asegúrese de que la cubierta del cable no se apriete ni se deforme durante el tendido, ya que el daño a la capa aislante puede comprometer la integridad de la trayectoria de la señal.
  4. Verifique que la continuidad del blindaje se mantenga en todo el recorrido del cable y se conecte a tierra en el extremo del monitor para proporcionar una supresión eficaz de la diafonía.
