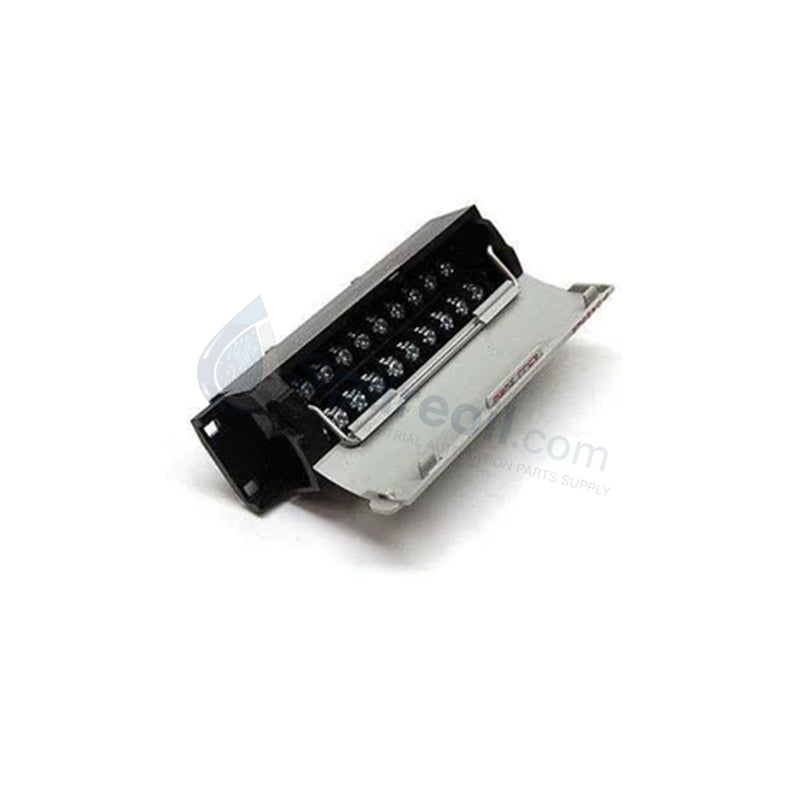

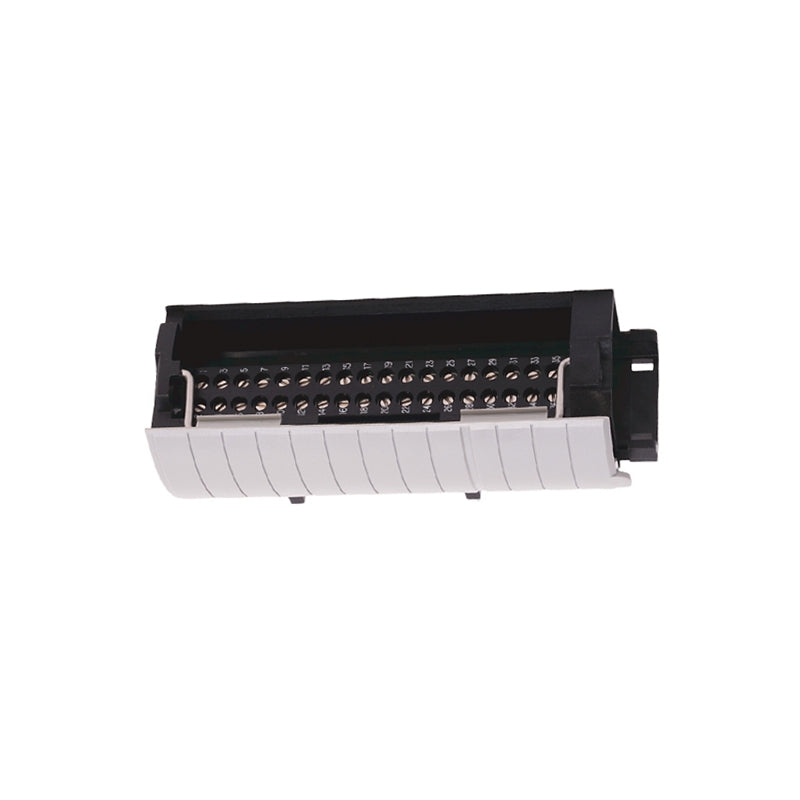

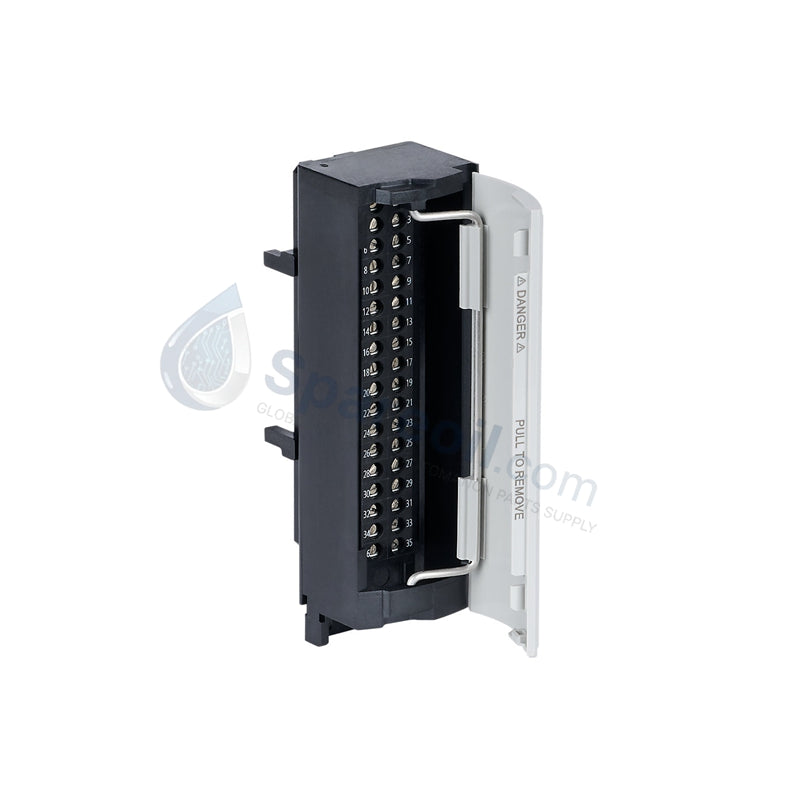

1756-TBCH Allen-Bradley ControlLogix Borne de resorte de 36 pines RTB

Disponibilidad: 20 Quedan en stock

Descripción general del producto ElAllen-Bradley 1756-TBCHes un bloque de terminales extraíble (RTB) de 36 posiciones diseñado específicamente para módulos de...

Código: 1756-TBCH

Manufacturer: Allen Bradley
Product No.: 1756-TBCH
Product Type: Bornas Desmontables
Product Origin: USA
Payment:T/T, Western Union
Weight: 140g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Descripción general del producto

ElAllen-Bradley 1756-TBCHes un bloque de terminales extraíble (RTB) de 36 posiciones diseñado específicamente para módulos de E/S ControlLogix de alta densidad. Proporciona la interfaz crítica entre el cableado de campo y el hardware del PLC, lo que permite una conexión perfecta de sensores, actuadores y fuentes de alimentación. Suministramos esta unidad 100 % nueva y original en su embalaje de fábrica. Este componente es esencial para cualquier módulo de la serie 1756 que requiera una conexión de 36 pines, lo que garantiza una terminación hermética y resistente a las vibraciones para entornos industriales.

Especificaciones técnicas

Especificación	Detalles técnicos
Tipo de conexión	Abrazadera de jaula (accionada por tornillo)
Número de posiciones	36 terminales
Rango de tamaño de cable	22–14 AWG (sólido o trenzado)
Ancho de destornillador	3,2 mm (1/8 pulg.)
Par de apriete del tornillo	0,5 Nm (4,4 lb-in) a 0,6 Nm (5 lb-in)
Tensión de aislamiento	250 V Continuos (Aislamiento básico)
Estilo de la carcasa	Perfil bajo / Estándar
Montaje	Montaje frontal en módulos de E/S 1756
Temperatura de funcionamiento	0 a 60 °C (32 a 140 °F)
Peso neto del producto	0,14 kg (0,31 lb)
Peso de envío	2,00 kg (embalado de forma segura para logística)

Ventajas de ingeniería

Mantenimiento sin tiempo de inactividad: El 1756-TBCH permite a los usuarios reemplazar módulos de E/S sin desconectar un solo cable de campo. Los técnicos simplemente desbloquean el RTB, intercambian el módulo y vuelven a colocar el bloque, lo que reduce el tiempo medio de reparación (MTTR) de horas a minutos.
Protección mecánica por llave: Este bloque de terminales admite la llave mecánica para evitar la inserción accidental en el tipo incorrecto de módulo de E/S. Esta salvaguarda elimina el riesgo de aplicar señales de alto voltaje a circuitos lógicos de bajo voltaje durante el mantenimiento.
Estabilidad de conexión superior: El diseño de abrazadera de jaula aplica presión constante al cable, lo que compensa la expansión térmica y la vibración mecánica. A diferencia de los terminales de tornillo estándar que pueden aflojarse con el tiempo, el 1756-TBCH mantiene una trayectoria de baja resistencia en aplicaciones de maquinaria con alta vibración.
Gestión de cableado de alta densidad: La carcasa de perfil bajo organiza 36 cables distintos dentro de un ancho de 35 mm. Esta densidad permite configuraciones de E/S con un alto número de puntos, manteniendo un aspecto limpio y profesional dentro del panel de control.

Preguntas frecuentes

¿Cuál es la diferencia entre el 1756-TBCH y el 1756-TBS6H?

El 1756-TBCH utiliza una abrazadera de jaula (abrazadera accionada por tornillo) que requiere un destornillador para apretar el cable. El 1756-TBS6H utiliza una abrazadera de resorte (tipo push-in). Ambos tienen 36 pines y se adaptan a los mismos módulos, pero el TBCH se prefiere para aplicaciones donde se deben documentar configuraciones de par específicas para cumplir con las normativas.

¿Qué módulos de Allen-Bradley requieren el 1756-TBCH?

Este RTB es necesario para módulos digitales y analógicos de alta densidad, como el 1756-IB32, el 1756-OB32 y ciertos módulos analógicos de la serie 1756. Los módulos estándar de 16 puntos suelen utilizar el 1756-TBNH de 20 pines. Siempre consulte el manual de usuario de su módulo de E/S para confirmar el número de pines.

¿Puedo reutilizar un 1756-TBCH al actualizar mi PLC?

Sí, siempre y cuando el bloque de terminales esté en buenas condiciones físicas y el nuevo módulo admita RTB de 36 pines. Sin embargo, recomendamos inspeccionar las abrazaderas en busca de fatiga u oxidación. Dado el papel crítico del RTB, muchos ingenieros instalan un nuevo 1756-TBCH durante las revisiones del sistema para garantizar la máxima fiabilidad de la conexión.

¿El 1756-TBCH incluye la carcasa?

Sí, este número de pieza incluye el bloque de terminales de 36 pines y la carcasa estándar de perfil bajo que protege el cableado y proporciona el pestillo de bloqueo para el módulo de E/S.
