Ensamblaje del plano posterior de CC de 5 V para rack de E/S PLC-5 177

Ensamblaje del plano posterior de CC de 5 V para rack de E/S PLC-5 1771-A3B1

Disponibilidad: 20 Quedan en stock

Descripción general del producto El Allen-Bradley 1771-A3B1 funciona como una estructura de alta capacidad para la plataforma PLC-5. Este chasis de E/S...

Código: 1771-A3B1

Manufacturer: Allen Bradley
Product No.: 1771-A3B1
Product Type: Componentes del sistema PLC-5
Product Origin: USA
Payment:T/T, Western Union
Weight: 3500g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Descripción general del producto

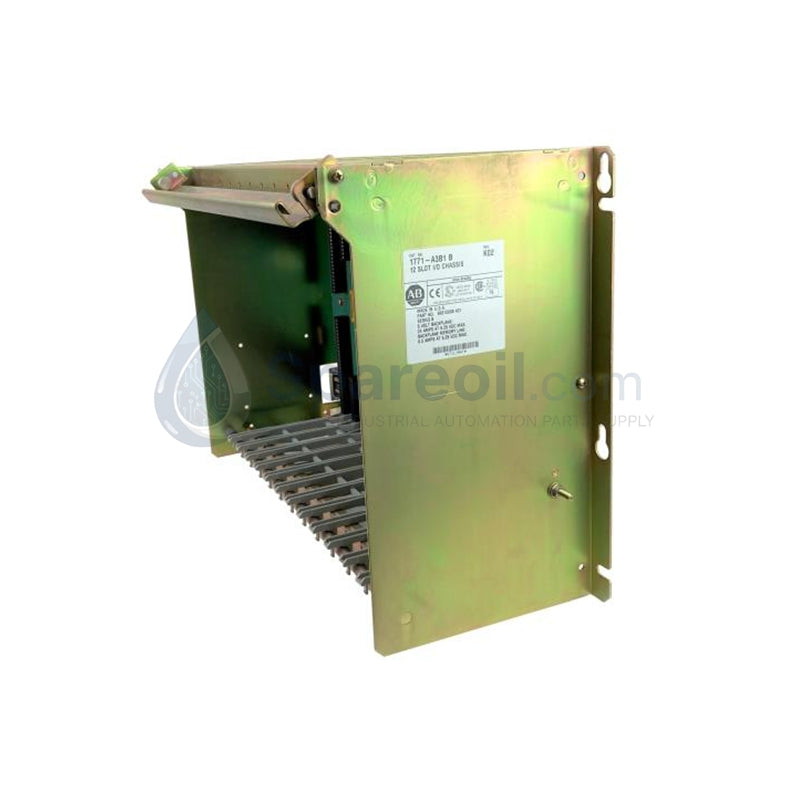

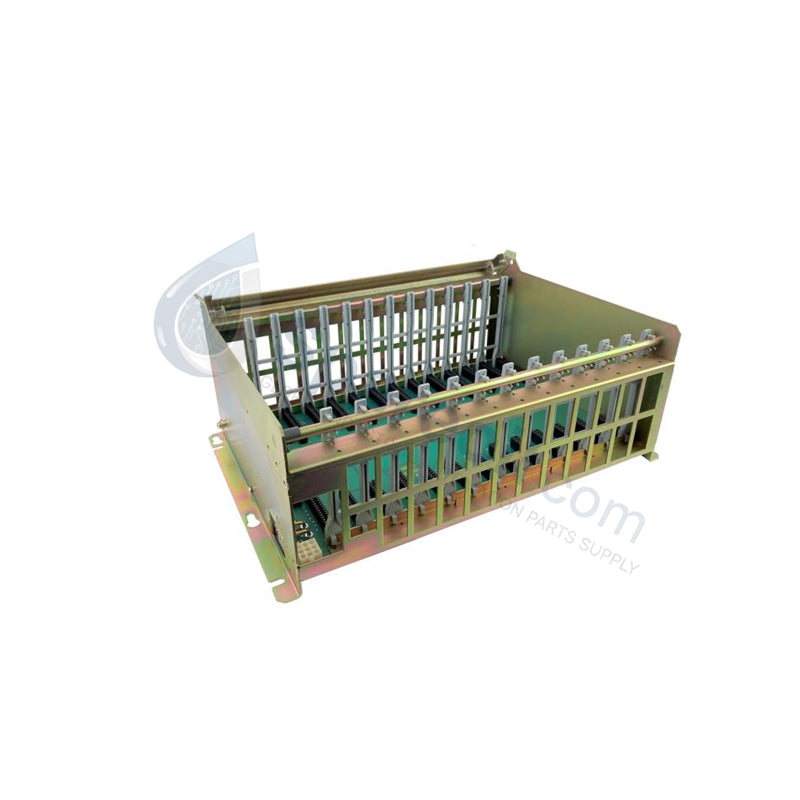

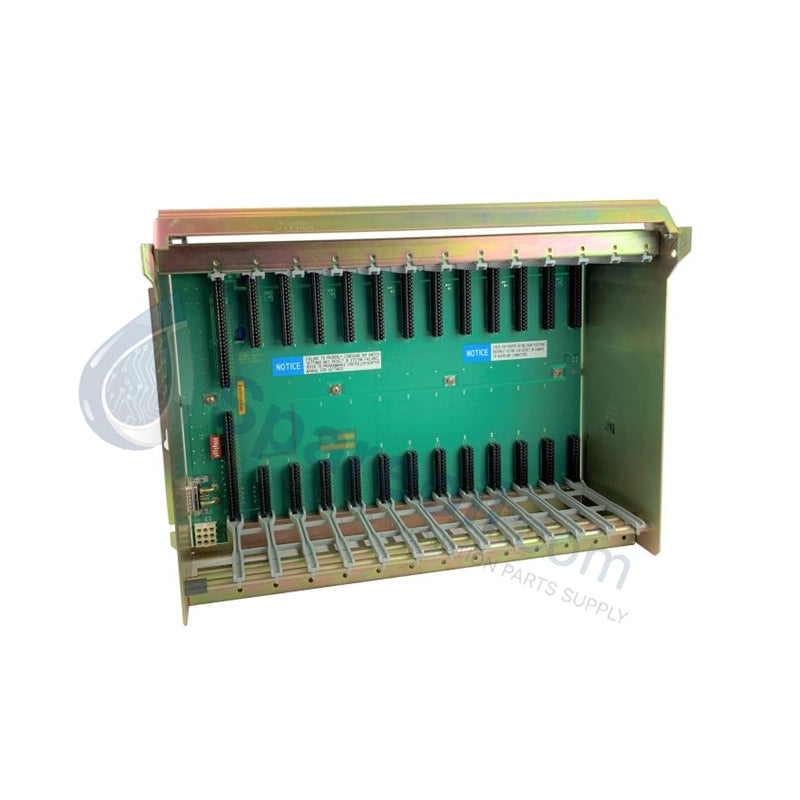

El Allen-Bradley 1771-A3B1 funciona como una estructura de alta capacidad para la plataforma PLC-5. Este chasis de E/S universal de 12 ranuras aloja y alimenta una diversa gama de módulos de la serie 1771, incluyendo unidades digitales, analógicas y unidades especializadas de control de movimiento. Proporciona el enlace de comunicación de alta velocidad esencial entre el procesador y los dispositivos de campo distribuidos, soportando arquitecturas de automatización a gran escala que requieren una expansión de E/S de alta densidad.

Especificaciones técnicas

Esta unidad es 100% nueva y se envía en su estado original de fábrica para garantizar la máxima vida útil de la infraestructura existente.

Especificación	Detalles
Número de ranuras	12 ranuras para módulos
Capacidad de corriente del backplane	24 amperios a 5V CC
Anchura del chasis	19.0 pulgadas (perfil de rack estándar)
Configuración de montaje	Montaje en panel trasero
Tensión de entrada (máx.)	5.25V CC
Temperatura de funcionamiento	0 a 60 grados C
Temperatura de almacenamiento	-40 a 85 grados C
Resistencia a la vibración	2 g a 10-500 Hz
Resistencia a los golpes	15 g (en funcionamiento) / 30 g (sin funcionamiento)
Dimensiones (Al x An x Pr)	12.4 x 19.0 x 7.6 pulgadas
Humedad relativa	5 a 95 por ciento sin condensación

Ventajas de ingeniería

El 1771-A3B1 aborda desafíos específicos de implementación industrial a través de la ingeniería de precisión:

Distribución de alta corriente: La capacidad de 24A del backplane soporta una carga completa de módulos de alta potencia, como salidas de CA de alta densidad o módulos especializados inteligentes, sin caídas de voltaje o inestabilidad térmica.
Blindaje EMI/RFI: La construcción de acero de alta resistencia proporciona un blindaje a tierra contra las interferencias electromagnéticas, protegiendo las señales analógicas de bajo nivel del ruido eléctrico típico en los centros de control de motores.
Disipación térmica optimizada: El diseño de estilo abierto facilita la convección natural. Cuando los ingenieros siguen los espacios libres verticales y horizontales recomendados, el chasis evita los puntos calientes localizados, lo que prolonga la vida útil de los módulos PLC-5 instalados.
Mantenimiento simplificado: Los orificios de montaje en panel pretaladrados y las dimensiones estándar de 19 pulgadas permiten una integración rápida en los gabinetes NEMA existentes. El bus de tierra integrado simplifica la conexión de seguridad y reduce la complejidad del cableado.

Preguntas frecuentes

¿El 1771-A3B1 admite el direccionamiento de 1/2 ranura?

Sí. Puede configurar los modos de direccionamiento (1/2 ranura, 1 ranura o 2 ranuras) mediante interruptores DIP en el backplane. Esto le permite optimizar la densidad de E/S y el uso de memoria en función de los requisitos específicos de su procesador PLC-5.

¿Puedo instalar esta unidad en un rack electrónico estándar de 19 pulgadas?

Aunque el ancho del chasis es de 19 pulgadas, está diseñado principalmente para montaje en panel trasero dentro de un gabinete. Debe asegurarse de que el gabinete proporcione la profundidad adecuada (al menos 7.6 pulgadas más el espacio libre del brazo de cableado) y un flujo de aire suficiente.

¿Qué fuente de alimentación funciona con el 1771-A3B1?

Este chasis requiere una fuente de alimentación de la serie 1771. Las opciones comunes incluyen los módulos 1771-P4 o 1771-P7, o fuentes de alimentación independientes conectadas a través de la regleta de terminales de alimentación en el backplane. Asegúrese de que la fuente seleccionada pueda proporcionar los 24A necesarios para un rack completamente poblado.

¿Este chasis es compatible con los módulos ControlLogix más nuevos?

No. El 1771-A3B1 es compatible específicamente con los módulos de E/S de la serie 1771 y los adaptadores PLC-5 o SLC-500 (mediante 1747-ASB). Para los sistemas ControlLogix, debe utilizar chasis de la serie 1756.
