Descripción general del producto

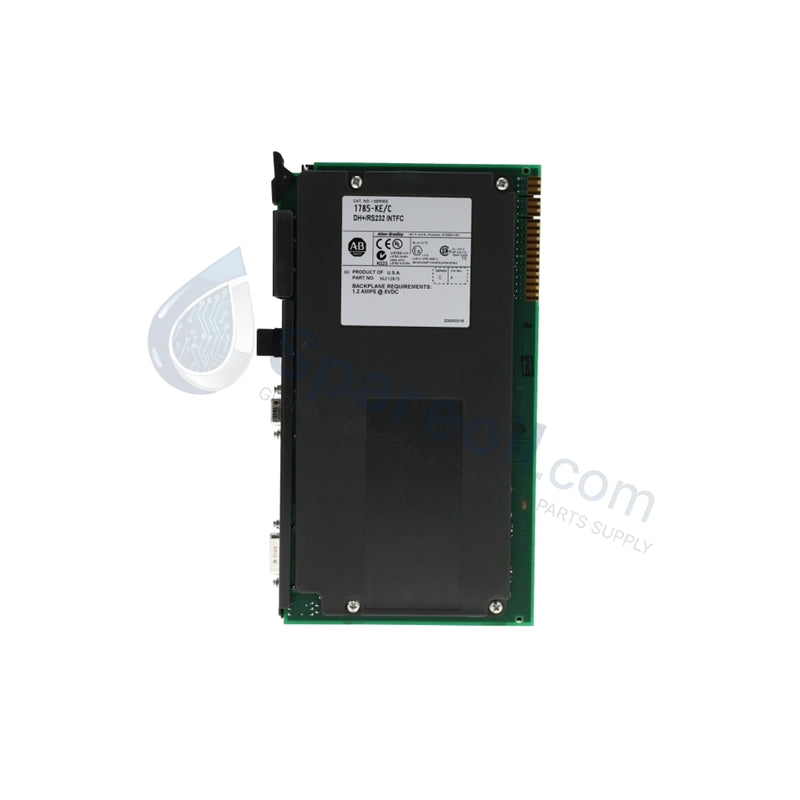

El Allen-Bradley 1785-KE funciona como un módulo de interfaz de comunicación inteligente de una sola ranura que conecta un enlace de red RS-232-C serie asíncrono con un segmento de red industrial Data Highway Plus (DH+). Este módulo de controlador se instala directamente en un chasis de E/S estándar 1771, lo que permite que computadoras, módems, instrumentos analíticos de terceros y periféricos serie inteligentes intercambien datos directamente con controladores lógicos programables. Admite la integración entre redes en toda la plataforma de automatización Rockwell heredada, gestionando flujos de comunicación para sistemas de control PLC-2, PLC-3, PLC-4 y PLC-5. Distribuimos este módulo de red como un componente de fábrica 100 % nuevo y original para garantizar una compatibilidad eléctrica total y el máximo tiempo de actividad de la red.

Especificaciones técnicas

La siguiente tabla detalla las velocidades de transmisión, los datos de backplane y los umbrales de funcionamiento físicos del módulo 1785-KE:

Ventajas de ingeniería

• Integración Serial de Alta Velocidad Inmediata: El módulo establece un reconocimiento de protocolo automático que permite que las interfaces seriales lentas (110 a 19,200 bps) escriban y lean desde el anillo de datos DH+ mucho más rápido de 57,600 bps. Esto permite que los mainframes de supervisión heredados gestionen complejos pisos de fábrica sin problemas.

• Factor de Forma que Ahorra Espacio: La configuración de una sola ranura ahorra espacio crítico en el rack dentro de los backplanes estándar 1771-A1B a 1771-A4B. Maximiza las ranuras restantes para módulos de E/S de alta densidad, termopares o módulos especializados de control de movimiento.

• Recubrimiento Conformado para Protección Atmosférica: Los entornos industriales a menudo introducen humedad en el aire, partículas conductoras finas y vapores químicos ligeros. El 1785-KE incorpora un recubrimiento conformado profesional de fábrica en todas las placas de circuito impreso internas, lo que evita la microcorrosión y el crecimiento de dendritas.

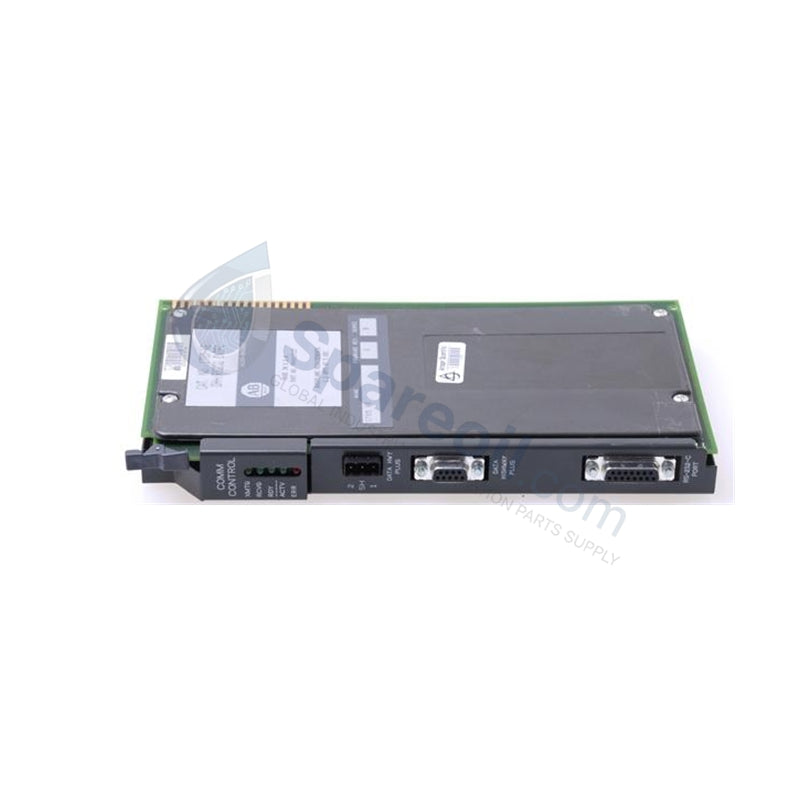

• Monitoreo Diagnóstico Impulsado por Hardware: Una disposición dedicada de LED de estado en el panel frontal rastrea los diagnósticos operativos por canal en tiempo real. Los electricistas pueden aislar problemas de transmisión/recepción, caídas de conexión de medios o desajustes de velocidad de baudios inmediatamente sin abrir las consolas de diagnóstico de software.

• Optimización Directa de la Alimentación del Bus: El hardware elimina por completo la necesidad de fuentes de alimentación externas de escritorio o complejos arneses de cableado de campo. Extrae su corriente de funcionamiento de 1.2 amperios directamente de los pines del bus de backplane de 5V CC a través del módulo de fuente de alimentación del chasis 1771.

Preguntas frecuentes

• ¿Cómo ajustan los ingenieros de mantenimiento los parámetros de comunicación serial en el hardware 1785-KE?

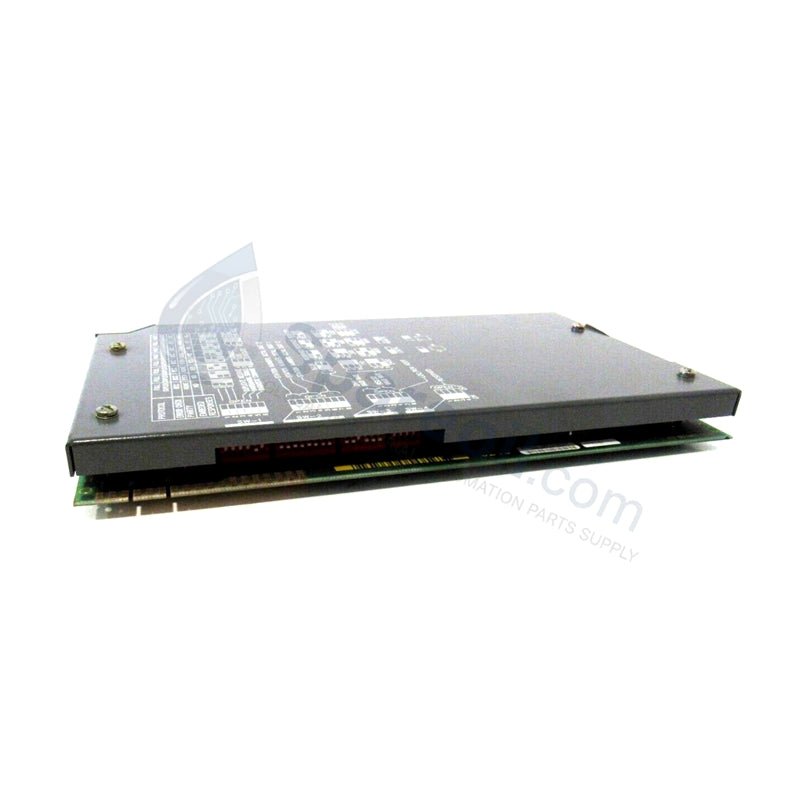

  Las velocidades de transmisión RS-232-C, las opciones de paridad, los bits de parada y las direcciones de nodo de estación se configuran manualmente a través de interruptores DIP físicos montados directamente en la placa de circuito del módulo. Debe configurar estos interruptores correctamente antes de deslizar la tarjeta en la ranura del rack 1771 operativa.

• ¿Puedo insertar este módulo en cualquier ranura genérica dentro de un chasis de E/S remoto 1771?

  Sí. La tarjeta de comunicación 1785-KE funciona en cualquier ranura de rack de E/S 1771 estándar. El sistema admite hasta cuatro módulos de interfaz 1785-KE independientes simultáneamente en una única red de sistema de control, siempre que la fuente de alimentación del chasis pueda satisfacer la demanda total de corriente de 1,2 amperios por módulo.

• ¿Este módulo de interfaz requiere una entrada de alimentación externa separada para el circuito transceptor DH+?

  No. El módulo funciona completamente con transformadores de aislamiento internos alimentados a través de los pines estándar del backplane de 5 V CC. No requiere voltajes piloto externos ni bucles eléctricos independientes para mantener la fuerza de transmisión completa a través de cables de red 1770-CD largos.
