Bloque de terminales de la serie A 1794 de Rockwell Automation 1794-TB

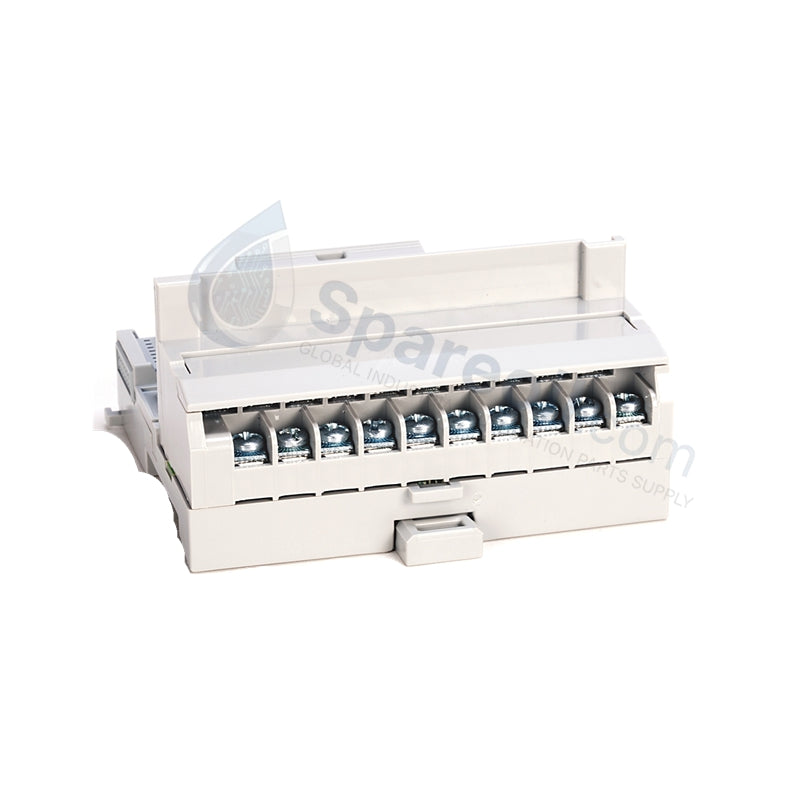

Bloque de terminales de la serie A 1794 de Rockwell Automation 1794-TBN

Disponibilidad: 20 Quedan en stock

Descripción general del producto El Allen-Bradley 1794-TBN sirve como interfaz fundamental para el sistema FLEX I/O, proporcionando los puntos esenciales de montaje...

Código: 1794-TBN

Manufacturer: Allen Bradley
Product No.: 1794-TBN
Product Type: Unidades base de terminales
Product Origin: USA
Payment:T/T, Western Union
Weight: 600g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Descripción general del producto

El Allen-Bradley 1794-TBN sirve como interfaz fundamental para el sistema FLEX I/O, proporcionando los puntos esenciales de montaje mecánico y conexión eléctrica para los módulos de expansión. Esta base de terminales con abrazadera de tornillo de estilo NEMA admite aplicaciones de alto voltaje de hasta 250 V CA/CC y gestiona la distribución de alta corriente en todo el rack de E/S. Suministramos esta unidad como 100% nueva y original en su embalaje de fábrica, lo que garantiza una alineación mecánica precisa y una conductividad eléctrica superior para su arquitectura de control distribuido.

Especificaciones técnicas

Parámetro	Detalles
Número de terminales	36 (18 puntos por lado)
Tipo de terminal	Abrazadera de tornillo tipo jaula
Voltaje nominal	250 V CA/CC (Máximo)
Capacidad de corriente (V/COM)	10 A Máximo
Capacidad de corriente (E/S)	2 A Máximo
Rendimiento FLEXBUS	5 V CC, 640 mA
Voltaje de aislamiento	250 V Continuo (Aislamiento básico)
Par de apriete del tornillo del terminal	1.4 Nm (12 lb-in)
Rango de tamaño de cable	0.34 a 2.5 mm² (22 a 14 AWG)
Temperatura de funcionamiento	0 a 55 °C (32 a 131 °F)
Peso de envío	2.0 kg (Peso de envío a granel protector)

Ventajas de ingeniería

Versatilidad de alto voltaje: El 1794-TBN admite voltajes de hasta 250 V CA, lo que lo convierte en la opción estándar para módulos digitales de alto voltaje como el 1794-IM8 o el 1794-OM8. Su robusto aislamiento segrega de forma segura la alimentación de campo de la lógica Flexbus de bajo voltaje.
Sistema de codificación mecánica: Una ranura de codificación integrada garantiza que solo los módulos FLEX I/O compatibles se inserten correctamente en la base. Este enclavamiento físico evita la inserción accidental de un tipo de módulo incorrecto, protegiendo la electrónica sensible de niveles de voltaje incorrectos.
Manejo superior de corriente: Con una clasificación de 10 A en los terminales V/COM, esta base maneja una distribución de energía pesada para múltiples cargas inductivas. El diseño de abrazadera de jaula garantiza el máximo contacto superficial con el cable, reduciendo la generación de calor y evitando conexiones sueltas en entornos de alta vibración.
Resolución de problemas simplificada: El diseño organizado de 36 puntos proporciona espacio dedicado para la señal, la alimentación y los retornos comunes. Esta clara separación acelera el cableado de campo durante la instalación y reduce el tiempo de diagnóstico durante los ciclos de mantenimiento.

Preguntas frecuentes

¿Cuál es la principal diferencia entre el 1794-TBN y el 1794-TB3?

El 1794-TBN utiliza un diseño de abrazadera de tornillo estilo NEMA y está específicamente clasificado para aplicaciones de mayor voltaje (hasta 250 V CA). Mientras que el 1794-TB3 es común para señales de 24 V CC, el 1794-TBN ofrece el aislamiento robusto requerido para el monitoreo y control de energía de 120 V o 240 V CA.

¿Puedo reemplazar un módulo en esta base mientras el sistema está encendido?

Sí. El 1794-TBN admite la "Extracción e inserción con alimentación" (RIUP). Sin embargo, asegúrese siempre de que el circuito del lado del campo esté en condiciones sin carga antes de realizar o interrumpir las conexiones para evitar arcos eléctricos, ya que la base en sí no incluye un interruptor de desconexión.

¿Esta base es compatible con todos los módulos FLEX I/O?

El 1794-TBN es muy versátil, pero debe verificar la sección "Base de terminales recomendada" del manual de su módulo de E/S específico. Se requiere específicamente para módulos que necesitan aislamiento de alto voltaje o terminales de tornillo de mayor torque.

¿Qué ajuste de torque debo usar para el cableado de campo?

Para un contacto eléctrico confiable y para evitar que se pelen las roscas, apriete los tornillos de los terminales a exactamente 1.4 Nm (12 lb-in). El apriete adecuado es fundamental en entornos industriales para evitar la pérdida intermitente de la señal debido a la vibración.
