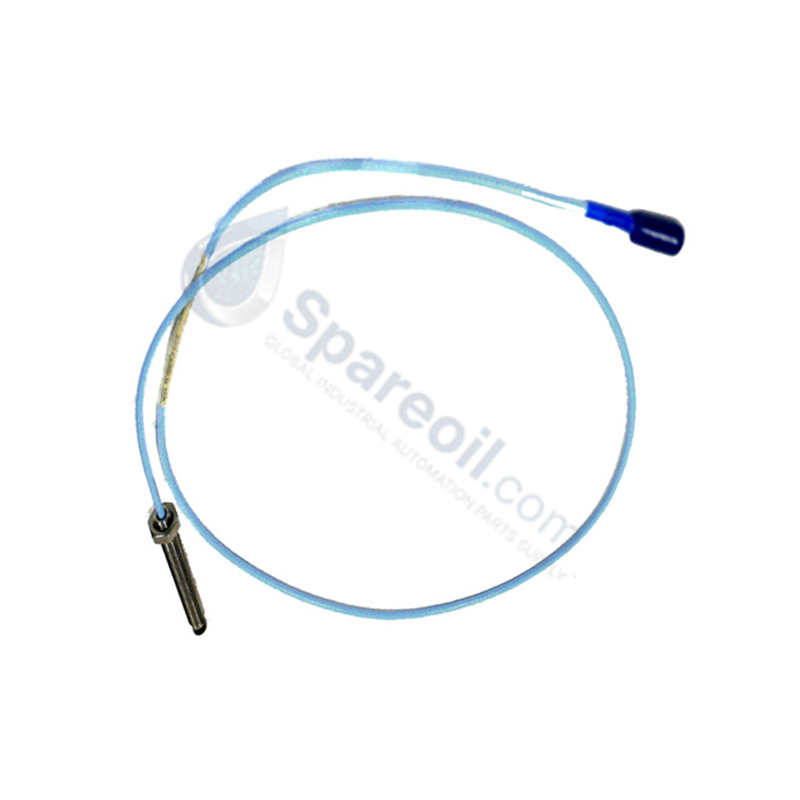

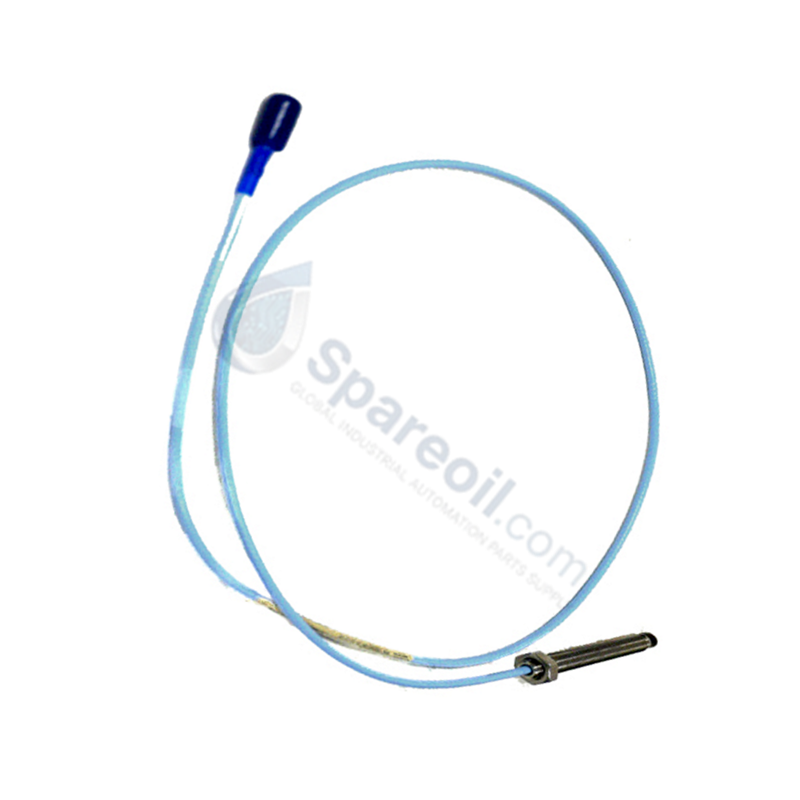

La Bently Nevada 330103-00-09-10-02-00 sirve como la sonda de proximidad principal 330103 utilizada para ejecutar la detección de desplazamiento y vibración por corrientes de Foucault en las plataformas del sistema transductor de proximidad 3300 XL.
Desglose de sufijos y matriz de modelos
| Ranura de opción | Código configurado | Definición técnica |
|---|---|---|
| Opción de longitud sin rosca | 00 | 0 mm |
| Opción de longitud total de la carcasa | 09 | 90 mm |
| Opción de longitud total | 10 | 1.0 metro (3.3 pies) |
| Opción de conector y tipo de cable | 02 | Conector coaxial miniatura ClickLoc, cable estándar |
| Opción de aprobación de agencia | 00 | No requerido |
Especificaciones de hardware
| Parámetro | Especificación |
|---|---|
| Modelo | 330103-00-09-10-02-00 |
| Marca | Bently Nevada |
| Origen | Estados Unidos |
| Diámetro de la punta de la sonda | 8 mm |
| Longitud sin rosca | 0 mm |
| Longitud total de la carcasa | 90 mm |
| Longitud total | 1.0 metro (3.3 pies) |
| Tipo de conector | Conector coaxial miniatura ClickLoc |
| Tipo de cable | Cable estándar |
| Temperatura de funcionamiento | -51 a +177 grados C |
| Consumo de energía | Elemento de hardware pasivo accionado por el sensor Proximitor |
| Dimensiones | Cuerpo roscado M10 x 1 |
| Peso | 0.35 kg |
Validación de tensión de holgura (objetivos de -10 VCC)
La sonda de proximidad 3300 XL de 8 mm se basa en una separación mecánica precisa en relación con el eje objetivo para ejecutar una conversión continua de corrientes de Foucault dentro de su rango lineal calibrado. Durante la fase de instalación mecánica, la validación de la tensión de holgura debe ejecutarse a través de los puntos de prueba del terminal del sensor Proximitor, apuntando a un valor nominal de -10 VCC. El logro de esta tensión específica verifica que la punta de la sonda se encuentra en el punto medio geométrico preciso del espectro total de desplazamiento lineal. Las desviaciones de este objetivo comprometen la precisión de seguimiento de la dinámica del rotor e introducen el recorte de datos bajo un movimiento dinámico intenso del eje.
Preguntas frecuentes
P: ¿Cómo se verifica la holgura física si no se dispone de un multímetro durante la instalación?
R: No se recomienda la verificación en campo sin un multímetro. La validación de la tensión de holgura con un objetivo de -10 VCC es el único método estándar de la industria para garantizar que la punta de 8 mm se coloque en el centro lineal del campo de corrientes de Foucault.
P: ¿Cuáles son las consecuencias eléctricas de modificar en campo el cable integrado de 1.0 metro?
R: Empalmar o recortar el cable coaxial integrado altera la impedancia calibrada de fábrica del bucle resonante de RF interno. Esto invalida directamente el perfil de escala de la sonda precalibrado y corrompe la salida de diagnóstico de alta frecuencia.
Pautas de instalación en campo
- Restricciones de par mecánico: Asegure el cuerpo de la sonda roscado M10 x 1 en el soporte de montaje utilizando una herramienta dinamométrica calibrada. No exceda los límites de par de ingeniería estándar para evitar la distorsión mecánica del conjunto de bobinas internas.
- Aislamiento del conector coaxial: Asegúrese de que el punto de conexión coaxial miniatura ClickLoc esté limpio y libre de aceite, humedad o partículas. Selle la unión completamente utilizando cinta aislante autofusible o botas ambientales.
- Límites de curvatura del cable: Pase el cable estándar a lo largo de la estructura de la máquina respetando las regulaciones de radio de curvatura mínimo. Evite dobleces bruscos o puntos de compresión que puedan degradar el blindaje de RF interno.
- Condición de la superficie de la pista objetivo: Verifique que el área de la pista objetivo del eje sea mecánicamente lisa y composicionalmente uniforme para minimizar que las señales de excentricidad eléctrica corrompan el registro de vibración dinámica.
