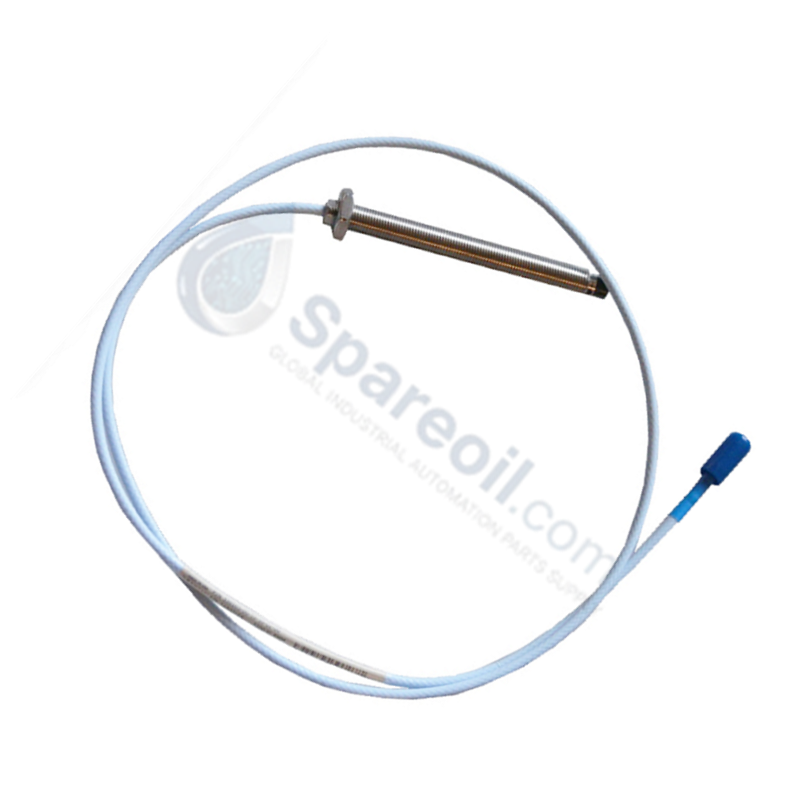

330103-00-10-05-02-00 Sonda de proximidad Bently Nevada

330103-00-10-05-02-00 Sensores de proximidad 3300 XL | Bently Nevada

330103-00-10-05-02-00 Sensores de proximidad 3300 XL | Bently Nevada

Disponibilidad: 10 Quedan en stock

La sonda de proximidad Bently Nevada 330103-00-10-05-02-00, también catalogada como 330103, funciona como un componente de hardware dedicado para la...

Código: 330103-00-10-05-02-00

Manufacturer: Bently Nevada
Product No.: 330103-00-10-05-02-00
Product Type: Sensores de Proximidad
Product Origin: USA
Payment:T/T, Western Union
Weight: 350g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

La sonda de proximidad Bently Nevada 330103-00-10-05-02-00, también catalogada como 330103, funciona como un componente de hardware dedicado para la detección de desplazamiento y vibración por corrientes de Foucault dentro de las plataformas del sistema de transductores de proximidad 3300 XL.

Especificaciones de hardware

Parámetro	Especificación
Modelo	330103-00-10-05-02-00
Marca	Bently Nevada
Origen	Estados Unidos
Diámetro de la punta de la sonda	8 mm
Tipo de medición	Corriente de Foucault, sin contacto
Función objetivo	Detección de vibración, posición del eje, velocidad
Señal de salida	Voltaje proporcional a la distancia del entrehierro
Tipo de conector	Conector coaxial en miniatura ClickLoc
Tipo de cable	Cable estándar
Temperatura de funcionamiento	-51 a +177 grados C
Consumo de energía	Sensor pasivo impulsado por la interfaz Proximitor externa
Dimensiones	8 mm de diámetro de la punta
Peso	0,323 kg

Escalado de sonda de corrientes de Foucault y dinámica del rotor

La sonda de proximidad 3300 XL de 8 mm utiliza el escalado de sonda de corrientes de Foucault para convertir las distancias físicas del entrehierro en voltaje eléctrico proporcional. Cuando se combina con un sensor Proximitor 3300 XL compatible, el sistema permite una validación precisa del voltaje del entrehierro con un objetivo nominal de -10 VCC en el centro del rango lineal. Esta configuración eléctrica minimiza los problemas de supresión de diafonía cuando se instalan varias sondas muy cerca físicamente a lo largo de la carcasa de la máquina. La señal de salida de alta frecuencia resultante permite una representación precisa de la dinámica del rotor, incluida la vibración dinámica del eje, la posición y el crecimiento térmico axial.

Preguntas frecuentes

P: ¿Cómo se verifica el objetivo de validación de voltaje del entrehierro durante la instalación inicial?

R: Conecte un voltímetro digital a los terminales de salida del sensor Proximitor correspondientes. Ajuste el posicionamiento mecánico del cuerpo de la sonda con respecto al eje objetivo hasta que la señal se estabilice en el objetivo estándar de -10 VCC, lo que indica el centro del rango lineal.

P: ¿Cuáles son las consecuencias eléctricas de modificar en el campo la longitud del cable integrado?

R: Recortar o empalmar el cable coaxial integrado altera la impedancia calibrada de fábrica del bucle de RF. Esto descalibra directamente el escalado de la sonda de corrientes de Foucault, lo que induce errores de medición durante el análisis de la dinámica del rotor de la maquinaria.

Pautas de instalación en campo

Restricciones de par mecánico: Fije el cuerpo roscado de la sonda en el soporte indicador utilizando una herramienta de torsión calibrada. No exceda los límites industriales estándar para puntas de 8 mm para evitar la falla mecánica de las bobinas de cobre internas.
Protección de entrada del conector coaxial: Asegúrese de que la interfaz del conector coaxial ClickLoc permanezca seca y libre de lubricantes o agua. Aplique botas de sellado especificadas o cinta aislante autofusible sobre la unión del terminal.
Límites de curvatura de flexión del cable: Pase el cable integral a lo largo de las estructuras de la máquina respetando las regulaciones de radio de flexión mínimo. Evite dobleces bruscos o puntos de compresión que puedan degradar el blindaje de RF interno.
Planitud de la superficie objetivo: El área de la pista del eje objetivo debe ser plana y coincidir con la especificación de aleación objetivo calibrada para mantener la ejecución lineal del bucle de corrientes de Foucault.
