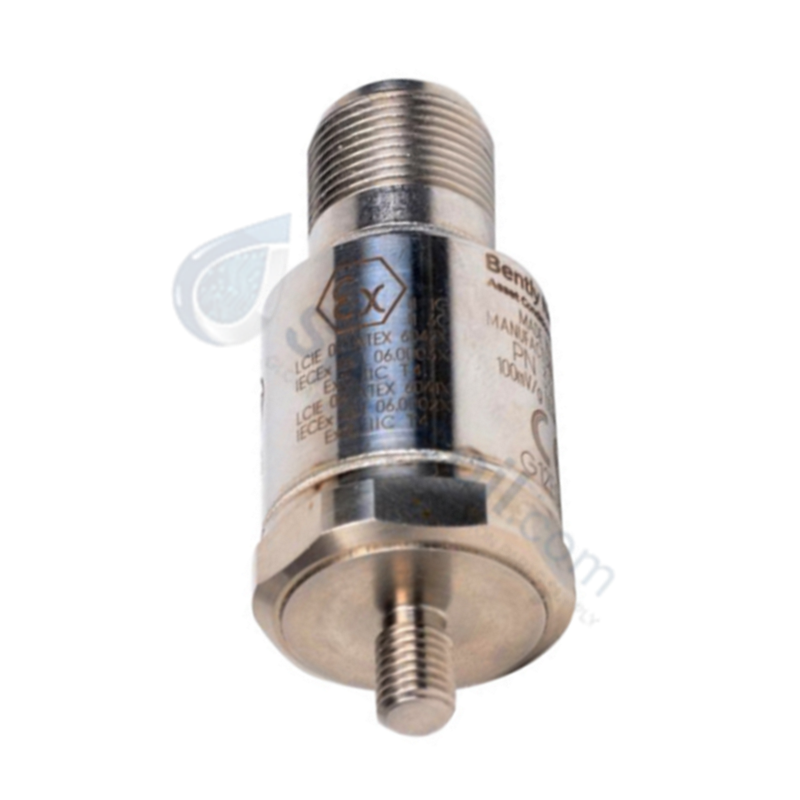

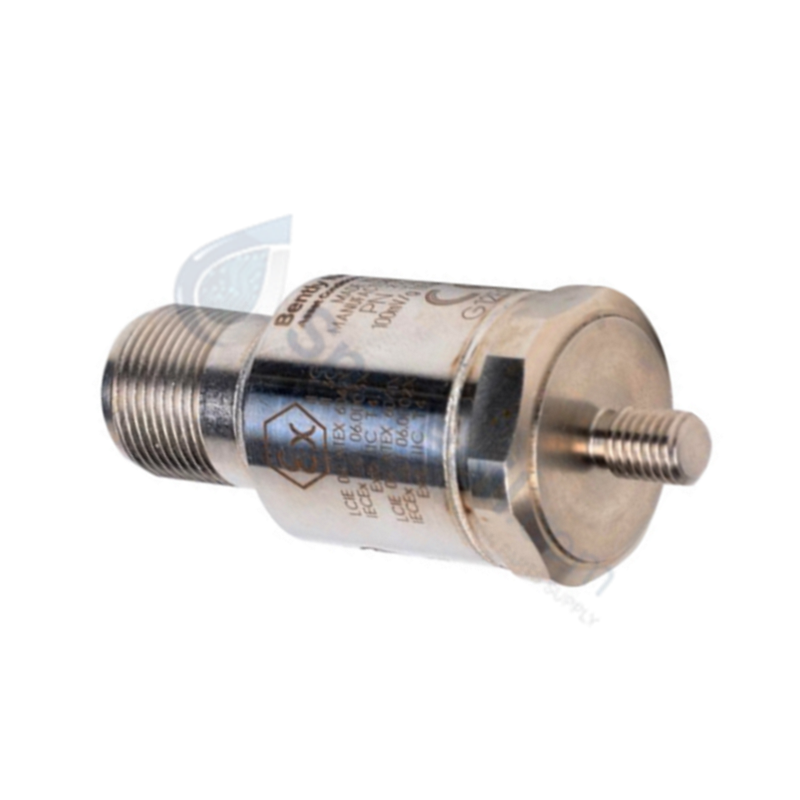

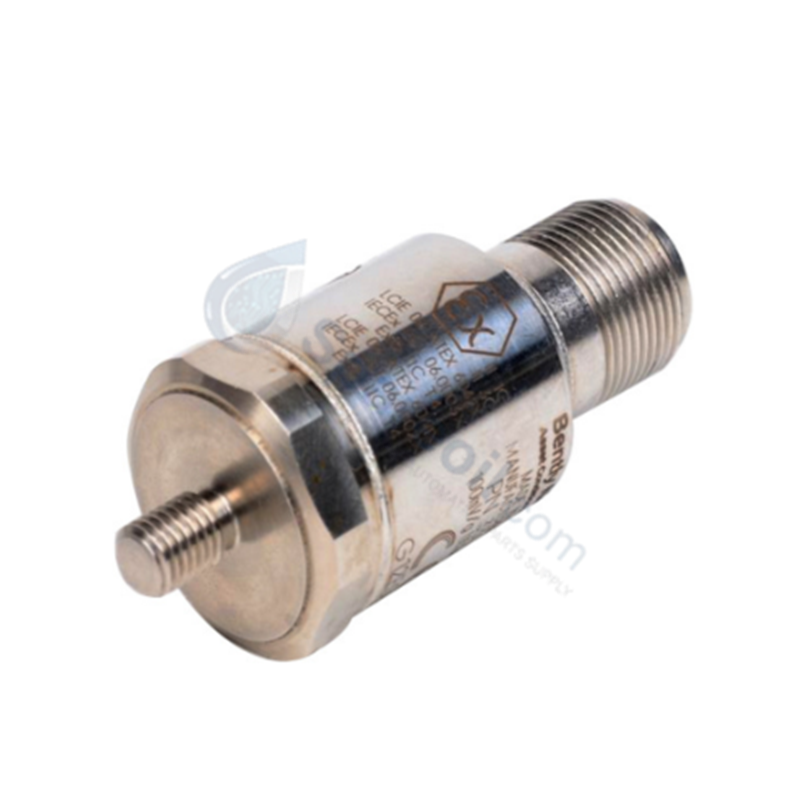

El Bently Nevada 330500-03-04, también catalogado como el sensor Velomitor 330500-03-04, funciona como un componente de hardware dedicado para detectar la velocidad de vibración sísmica dentro de las plataformas de protección de maquinaria.

Especificaciones de hardware

Parámetro Especificación
Modelo 330500-03-04
Marca Bently Nevada
Peso 2.20 lbs
Dimensiones Carcasa estándar de la serie 330500
Temp. de funcionamiento Rango industrial estándar
Consumo de energía Alimentado por bucle a través del monitor de vibración
Rosca de montaje 1/4-28 UNF

Monitoreo mecánico y características TSI

El 330500-03-04 utiliza un elemento piezoeléctrico para generar una señal eléctrica proporcional a la velocidad de vibración de la carcasa. A diferencia de los sensores de desplazamiento de corriente de Foucault que requieren validación de voltaje de espacio (objetivos de -10 VCC) para determinar la posición del eje, este sensor proporciona una salida continua para el monitoreo sísmico. Para garantizar la precisión de los datos, se debe mantener una supresión adecuada de la diafonía enrutando el cableado de la interfaz lejos de las líneas de CA de alta potencia o de los conductores de accionamiento de frecuencia variable para evitar la inducción de ruido electromagnético. El análisis de la dinámica del rotor depende de la rigidez de la interfaz de montaje; asegúrese de que el transductor esté firmemente asentado contra una superficie plana y limpia para evitar la atenuación de alta frecuencia.

Preguntas frecuentes

P: ¿La rosca de montaje 1/4-28 UNF requiere un procedimiento de instalación específico?

R: Sí. El espárrago de montaje debe apretarse para asegurar una conexión rígida de metal a metal con la carcasa de la máquina. Una instalación segura es obligatoria para evitar errores de resonancia y degradación de la respuesta de alta frecuencia.

P: ¿Es este sensor adecuado para instalaciones en áreas peligrosas?

R: El sufijo -04 indica el cumplimiento de las aprobaciones de las agencias CSA y ATEX. Asegúrese de que todas las prácticas de instalación, incluido el uso de barreras de seguridad intrínsecas, se ajusten a la documentación reglamentaria específica para la ubicación peligrosa de destino.

Pautas de instalación en campo

  1. Mecanice la superficie de montaje hasta obtener un acabado plano y liso para optimizar la transferencia de energía de vibración.
  2. Aplique una capa delgada de aceite ligero para máquinas o grasa de acoplamiento de silicona a la base del transductor para eliminar los huecos de aire en la interfaz.
  3. Enrosque el sensor en el orificio de montaje 1/4-28 UNF preparado y apriete hasta que la base esté completamente asentada.
  4. Asegure el cable coaxial a intervalos cercanos para minimizar la tensión mecánica y el "latigazo" del cable inducido por la vibración.
  5. Realice una verificación de bucle del sistema y verifique el nivel de voltaje de polarización en los terminales de entrada del monitor antes del arranque de la máquina.
