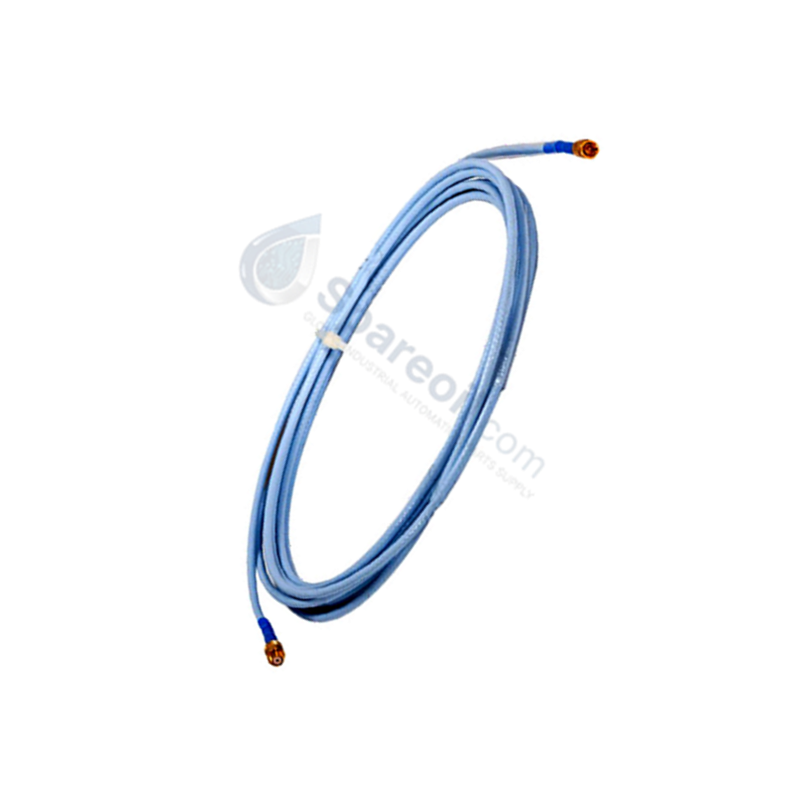

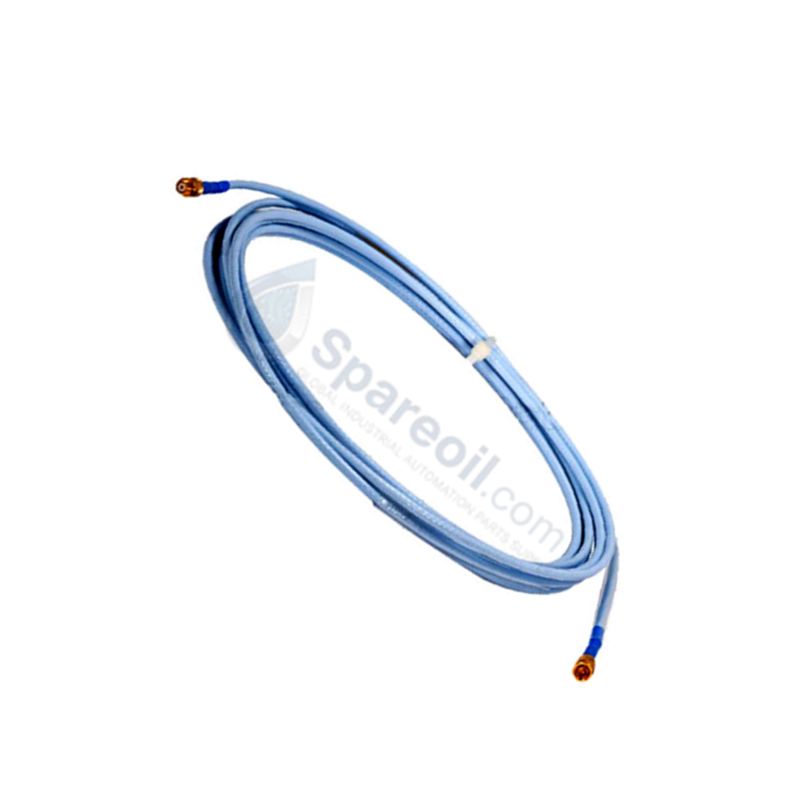

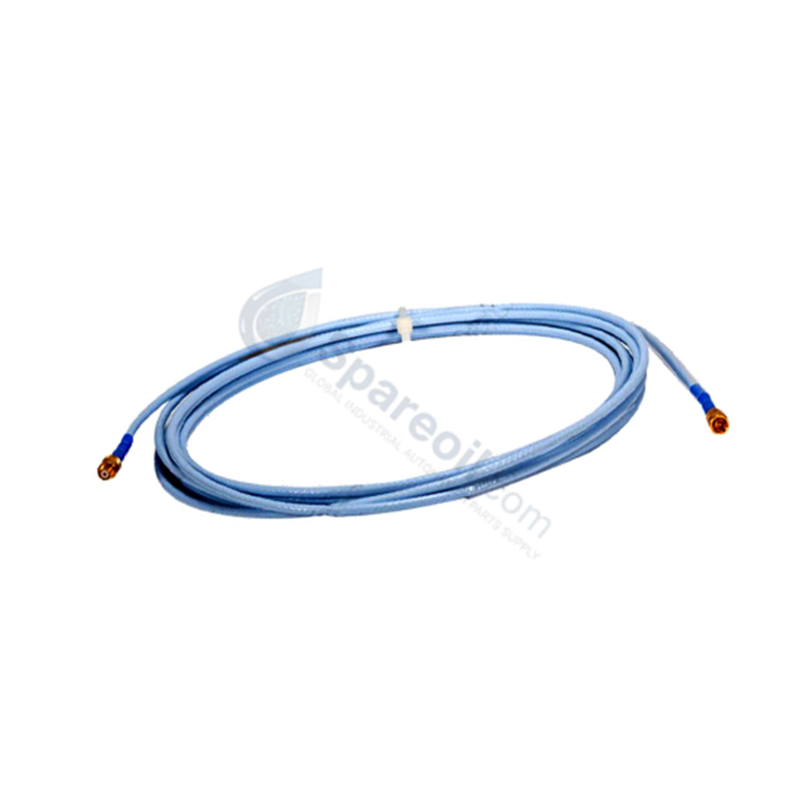

Configurado para la transmisión de señales de vibración analógicas de alta frecuencia en plataformas del sistema de protección de maquinaria 3500, el Bently Nevada 330730-040-01-00 (Cable de extensión 330730) proporciona una ejecución física/eléctrica directa. Conduce corrientes de excitación de alta frecuencia y devuelve vibraciones dinámicas de CA en bruto y señales de voltaje de espacio de CC entre una sonda de proximidad 3300 XL de 11 mm y su sensor Proximitor correspondiente sin cambio de fase de señal ni degradación de amplitud.

Desglose de sufijos y matriz de modelos

Las opciones de sufijo para el código de pedido 330730-040-01-00 representan las siguientes configuraciones físicas:

  • 330730: Designación del modelo base para el cable de extensión 3300 XL de 11 mm.
  • 040: Opción de longitud de cable – 4,0 metros (13,1 pies).
  • 01: Opción de protector de conector y cable – Cable blindado con conectores coaxiales en miniatura.
  • 00: Opción de aprobación de agencia – No requerida (Construcción estándar de área no aprobada).

Especificaciones del hardware

Parámetro Especificación
Modelo 330730-040-01-00
Marca Bently Nevada
Origen Estados Unidos
Peso 0,55 kg
Dimensiones Longitud de cable de 4,0 m, estándar del sistema de transductor de 11 mm
Temperatura de funcionamiento -51 °C a +177 °C
Consumo de energía Interfaz de cable físico pasiva (0 W)
Blindaje del cable Carcasa exterior de blindaje flexible de acero inoxidable
Coincidencia de longitud del sistema Cable de 4,0 m (configurado para una longitud total del sistema de transductor de 5,0 m o 9,0 m)
Impedancia del sistema Balance coaxial nominal de 75 ohmios
Tipo de conector Conectores coaxiales en miniatura ClickLock

Escala de sonda de corriente parásita e integridad de la señal

El cable de extensión blindado 330730 está diseñado para mantener una tolerancia estricta en la capacitancia total del sistema (69,9 pF/m típico) para garantizar una escala lineal de la sonda de corriente parásita (3,94 V/mm o 100 mV/mil). Las variaciones en la longitud del cable o la capacitancia alteran directamente la frecuencia del circuito LC sintonizado del sensor Proximitor, lo que corrompe la precisión del factor de escala.

Durante la instalación y el mantenimiento, los técnicos realizan la validación del voltaje de espacio (objetivos de -10 VCC en la posición central del espacio) a través del cable de señal y el blindaje. El blindaje flexible de acero inoxidable proporciona una alta protección mecánica contra aplastamientos al tiempo que evita la degradación de la supresión de la diafonía causada por el acoplamiento capacitivo parasitario en tendidos de cables densos.

Preguntas frecuentes

P: ¿Se puede conectar a tierra el blindaje de acero inoxidable del cable 330730-040-01-00 en ambos extremos?

R: No. El blindaje del cable de extensión y el blindaje coaxial interno deben permanecer eléctricamente aislados de la tierra de la máquina en el extremo de la sonda. La conexión a tierra debe establecerse exclusivamente en la carcasa del sensor Proximitor para eliminar los bucles de tierra que introducen ruido de línea de 50/60 Hz.

P: ¿Cómo afecta la opción blindada -01 al radio de curvatura físico en comparación con los cables estándar no blindados?

R: El blindaje de acero inoxidable aumenta el requisito de radio de curvatura dinámico mínimo a 38,1 mm (1,5 pulgadas). Doblar el cable más allá de este límite corre el riesgo de abollar la funda coaxial interna y alterar la geometría física del conductor.

Pautas de instalación en campo

  1. Inspeccione el cable de extensión 330730 en busca de cortes mecánicos en la funda, secciones de blindaje aplastadas o entrada de humedad antes de montarlo.
  2. Pase el cable a través de bandejas de cables protectoras o conductos, manteniendo un radio de curvatura mínimo de 38,1 mm (1,5 pulgadas) a lo largo del recorrido del blindaje.
  3. Mantenga el cable de extensión separado de los alimentadores de motores de alto voltaje y los cables de salida del variador de frecuencia con una separación mínima de 300 mm para evitar interferencias electromagnéticas.
  4. Acople los conectores coaxiales en miniatura ClickLock hasta que sienta un clic firme; apriete el acoplamiento roscado a mano más 1/8 de vuelta. No aplique alicates pesados ni herramientas de apriete excesivo.
  5. Verifique que la validación del voltaje de espacio arroje aproximadamente -10.0 VCC en los terminales de salida del Proximitor cuando el eje objetivo descansa en la holgura del cojinete a mitad del tramo.
  6. Termine el cable de blindaje general estrictamente en el punto de tierra del sistema de instrumentación en la carcasa del sensor Proximitor.
