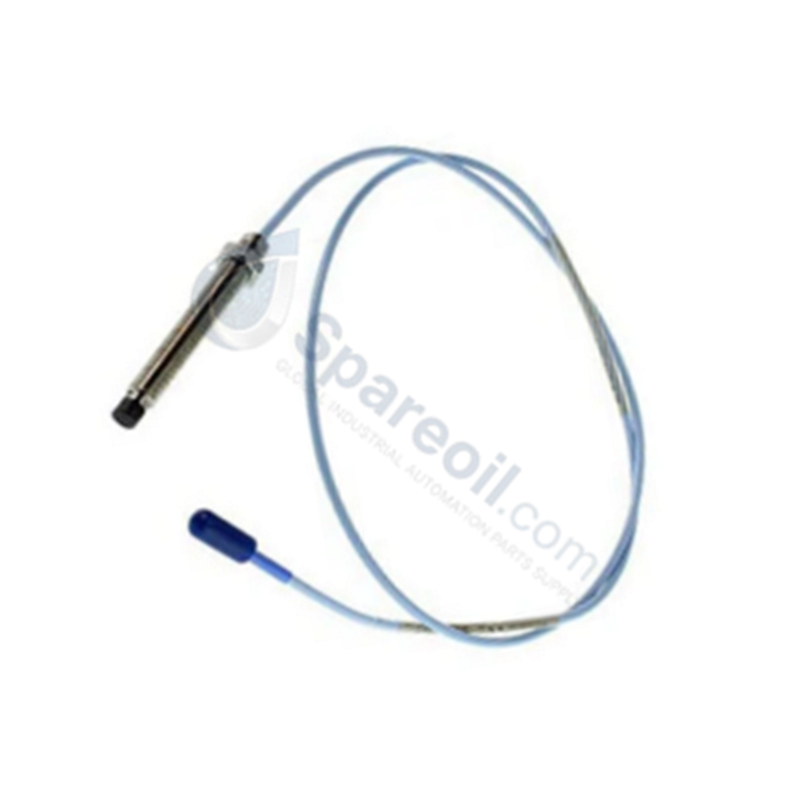

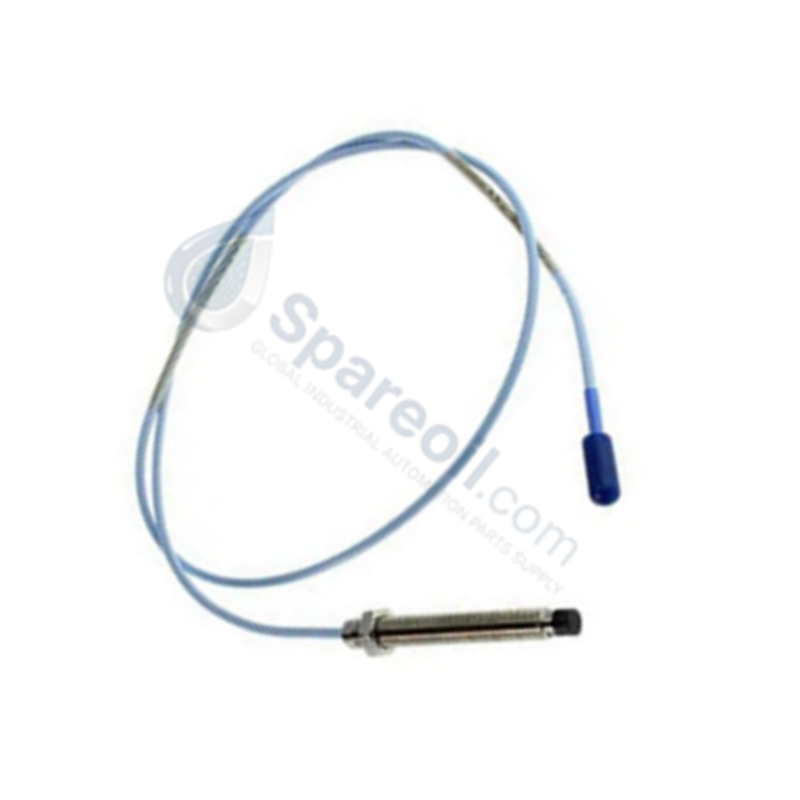

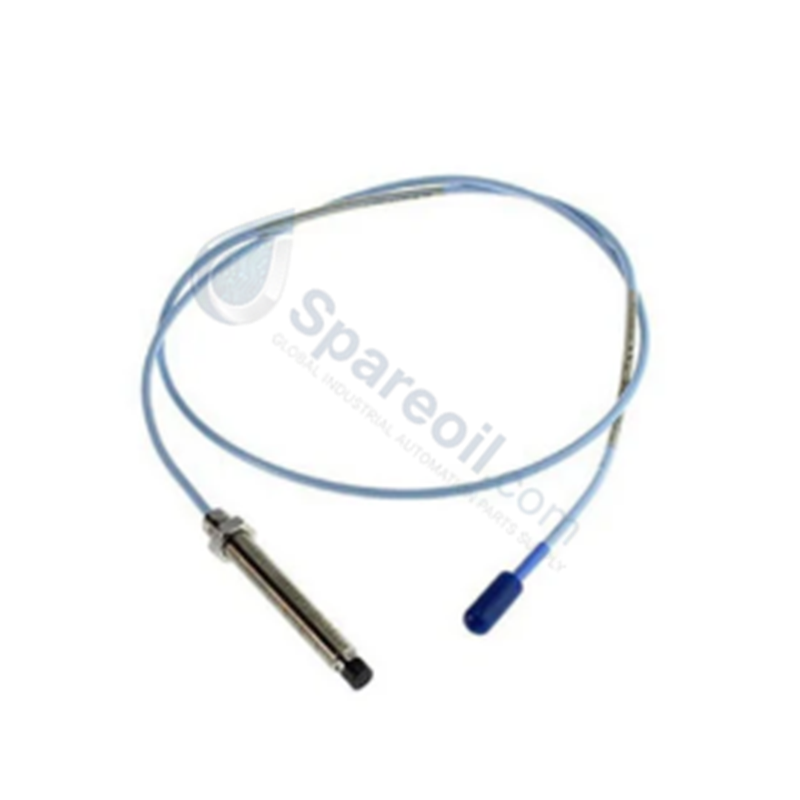

Configurado para la transmisión de señales de vibración analógicas de alta frecuencia en plataformas de sistemas de protección de maquinaria 3500, el Bently Nevada 330730-080-01-00 (cable de extensión 330730) proporciona una ejecución física/eléctrica directa. Conduce la excitación de campo de RF y transfiere el desplazamiento dinámico de CA sin procesar y las señales de voltaje de espacio de CC entre una sonda de proximidad 3300 XL de 11 mm y un sensor Proximitor sin distorsión de fase ni pérdida de amplitud.

Desglose de sufijos y matriz de modelos

El desglose de pedidos del código del cable de extensión 330730-080-01-00 especifica las siguientes propiedades físicas:

  • 330730: Designación del modelo base para cable de extensión 3300 XL de 11 mm.
  • 080: Opción de longitud de cable: 8.0 metros (26.2 pies).
  • 01: Opción de conector y cable: Cable blindado (armadura flexible de acero inoxidable AISI 302 con cubierta exterior).
  • 00: Opción de aprobación de agencia: No requerida (configuración estándar para áreas no peligrosas).

Especificaciones de hardware

Parámetro Especificación
Modelo 330730-080-01-00
Marca Bently Nevada
Origen Estados Unidos
Peso 0.36 kg (peso de envío: 1.5 kg)
Dimensiones 8.0 m de longitud de cable, estándar del sistema de 11 mm
Temperatura de funcionamiento -51 °C a +177 °C
Consumo de energía Conductor físico pasivo (0 W)
Capacitancia del cable 69.9 pF/m (21.3 pF/pie) típico
Construcción Triaxial de 75 ohmios, aislado con fluoruro de etileno propileno (FEP)
Cubierta exterior de la armadura Acero inoxidable (SST) AISI 302 flexible con cubierta exterior de FEP
Coincidencia de objetivo del sistema Configurado para una longitud total del sistema de 9.0 m cuando se combina con una sonda de 1.0 m

Escalado de la sonda de corriente de Foucault y análisis de la dinámica del rotor

El cable blindado 330730-080-01-00 mantiene un perfil de capacitancia típico de 69.9 pF/m para garantizar un escalado lineal de la sonda de corriente de Foucault (respuesta de salida de 3.94 V/mm o 100 mV/mil). Las desviaciones en la capacitancia física del cable desplazan directamente la frecuencia del circuito resonante del sensor Proximitor 3300 XL, introduciendo errores de medición en el seguimiento de la dinámica del rotor y los cálculos del ángulo de fase.

Durante la instalación y las comprobaciones de bucle en campo, la validación del voltaje de espacio apunta a una lectura nominal de -10 VCC en los terminales de salida del Proximitor cuando el eje descansa en el centro de su holgura de cojinete mecánica. La armadura flexible de acero inoxidable AISI 302 protege el núcleo triaxial interno de 75 ohmios contra aplastamientos mecánicos mientras suprime el acoplamiento inductivo parasitario en tendidos de cables densos.

Preguntas frecuentes

P: ¿Se puede cortar el cable de extensión 330730-080-01-00 en campo si 8.0 m es demasiado largo?

R: No. Acortar o empalmar el cable altera la longitud eléctrica y la capacitancia total del sistema, destruyendo la calibración de fábrica y causando graves errores de factor de escala en las mediciones de espacio y vibración.

P: ¿Cómo se conecta a tierra la armadura de acero inoxidable en el conjunto de cable 330730-080-01-00?

R: La cubierta de la armadura está aislada eléctricamente de los conductores de señal internos. El blindaje del cable debe conectarse a tierra exclusivamente en la carcasa del sensor Proximitor y dejarse flotando en la unión de la sonda para evitar bucles de potencial de tierra.

Pautas de instalación en campo

  1. Inspeccione la armadura de acero inoxidable AISI 302 y la cubierta exterior de FEP en busca de cortes estructurales o aplastamientos mecánicos antes del tendido.
  2. Pase el cable a través de las bandejas o conductos de cables designados, observando un radio de curvatura estático mínimo de 38.1 mm (1.5 pulgadas) a lo largo de la sección blindada.
  3. Mantenga una distancia de separación mínima de 300 mm entre el tendido del cable de extensión y las líneas eléctricas de alto voltaje o el cableado de salida de unidades de frecuencia variable (VFD) para limitar la interferencia inductiva.
  4. Alinee los conectores coaxiales, empuje hasta que estén completamente acoplados y asegure apretando a mano más 1/8 de vuelta. Evite aplicar un par excesivo con herramientas manuales pesadas.
  5. Realice la validación del voltaje de espacio a través de los terminales de salida de señal del sensor Proximitor; confirme que el voltaje de polarización de CC lee aproximadamente -10.0 VCC cuando el eje de la máquina está centrado.
  6. Termine el cable del blindaje exterior en la toma de tierra del instrumento del sistema dedicada solo en el gabinete del Proximitor.
