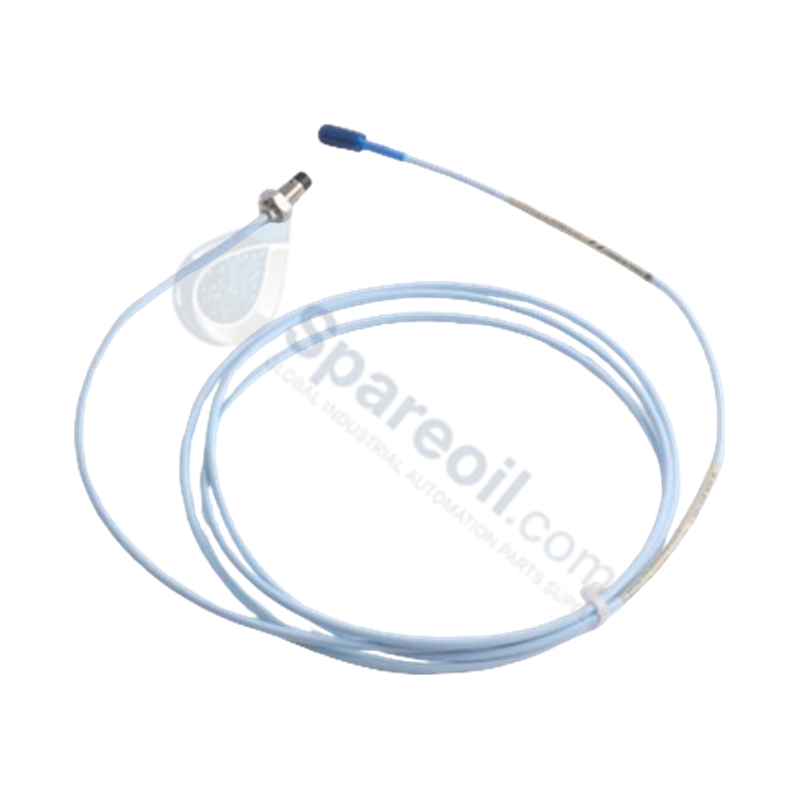

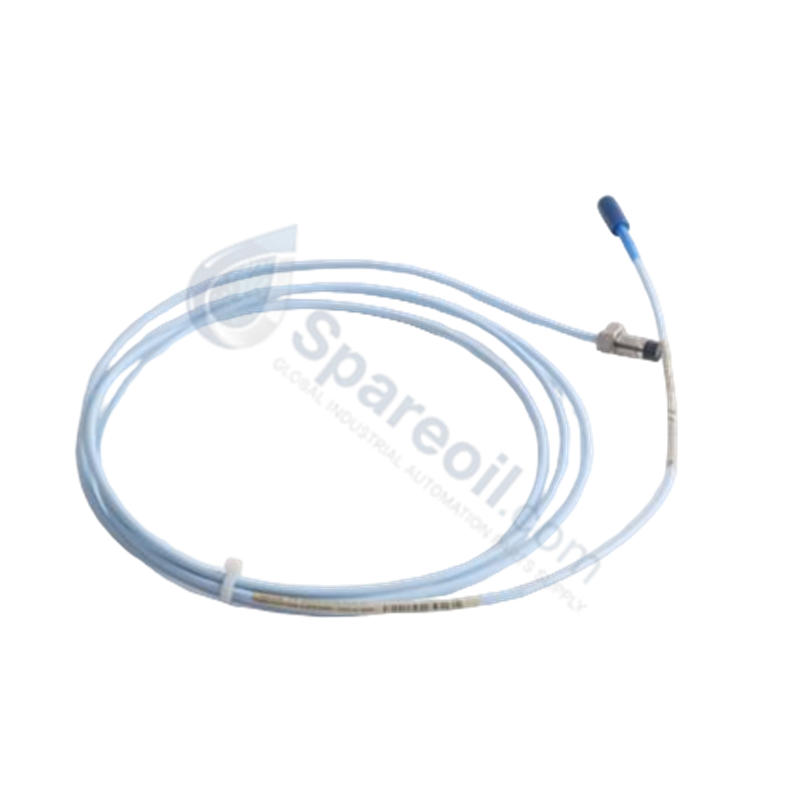

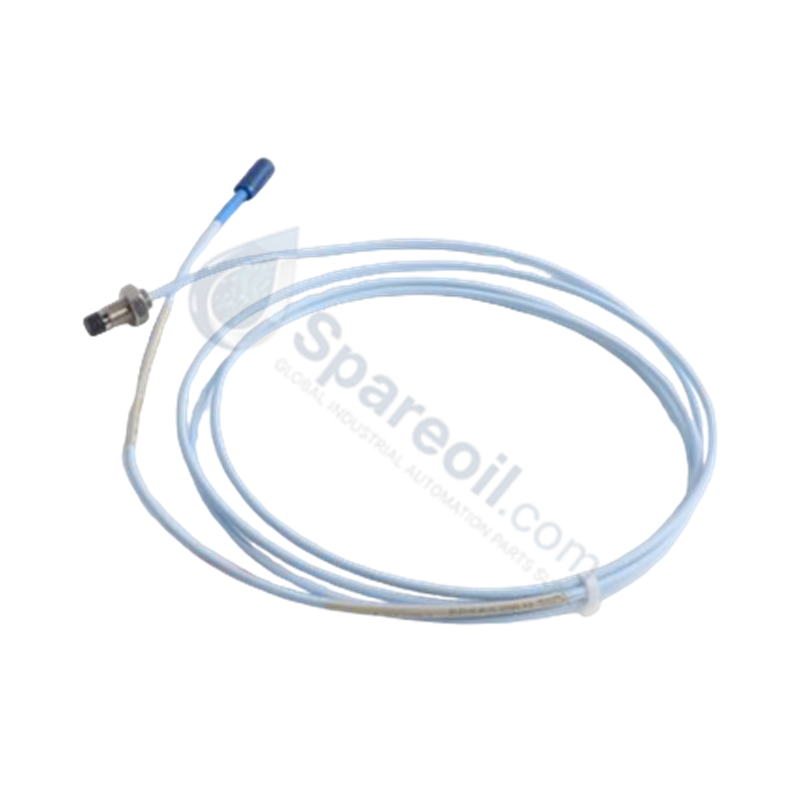

El Bently Nevada 330854-040-24-CN, también catalogado como el cable de extensión 330854, funciona como un componente de hardware dedicado para la transmisión de señales de alta frecuencia entre sondas de proximidad y sensores Proximitor dentro de las redes del Sistema de Protección de Maquinaria 3500. Transmite señales de excitación y condiciones de parámetros RF devueltos a través de la interfaz del transductor sin atenuación dinámica de la señal.

Desglose de sufijos y matriz de modelos

Las opciones de pedido del catálogo para el cable de extensión 330854-040-24-CN definen la siguiente configuración de hardware:

  • 330854: Designación del modelo base para el cable de extensión 3300 XL de 25 mm.
  • 040: Opción de longitud de cable: 4.0 metros (13.1 pies).
  • 24: Opción de armadura y cable: cable FluidLoc de alta temperatura.
  • CN: Opción de aprobación de agencia: marcado de área peligrosa ATEX/IECEx y NEPSI chino.

Especificaciones de hardware

Parámetro Especificación
Modelo 330854-040-24-CN
Marca Bently Nevada
Origen Estados Unidos
Peso 0.18 kg (Peso de envío: 1.5 kg)
Dimensiones 4.0 m (13.1 pies) de longitud
Temperatura de funcionamiento -35 °C a +200 °C
Consumo de energía Medios físicos pasivos (0 W)
Construcción del cable Cable FluidLoc de alta temperatura con barrera líquida integrada
Coincidencia del sistema Longitud emparejada de 4.0 m para sistemas de transductores de proximidad de 25 mm
Certificaciones de áreas peligrosas Aprobaciones ATEX, IECEx, NEPSI

Validación de voltaje de espacio e integridad de la señal

El cable de extensión 330854-040-24-CN mantiene los parámetros de impedancia y capacitancia coincidentes necesarios para preservar la escala de la sonda de corriente de Foucault en todo el rango de medición del sistema de transductores de 25 mm. La construcción High Temperature FluidLoc incorpora un sello interno que evita la migración de líquidos del proceso a través de las capas internas del cable, protegiendo las características eléctricas en entornos hostiles.

Durante la puesta en marcha en campo, la validación del voltaje de espacio requiere verificar el voltaje de referencia en los terminales de salida del sensor Proximitor con un objetivo nominal de -10 VCC en el punto central mecánico. La coincidencia precisa de la impedancia física suprime los cambios de fase de la señal durante eventos de dinámica de rotor de alta amplitud y mantiene una supresión óptima de la diafonía entre canales de sonda ortogonales muy espaciados.

Preguntas frecuentes

P: ¿Se puede acortar o empalmar el cable de extensión 330854-040-24-CN durante el enrutamiento en campo?

R: No. Acortar o empalmar altera la inductancia y capacitancia física de la trayectoria coaxial adaptada, lo que destruye la calibración del sensor, distorsiona la escala de la sonda de corriente de Foucault y conduce a lecturas incorrectas en la validación del voltaje de espacio.

P: ¿Qué función cumple la opción de cable High Temperature FluidLoc (Opción 24)?

R: El cable FluidLoc utiliza una barrera interna para evitar que el aceite, el agua y los lubricantes sintéticos penetren a través del interior de la cubierta del cable hacia la caja de terminales, preservando la resistencia del aislamiento bajo estrés térmico hasta +200 °C.

Pautas de instalación en campo

  1. Inspeccione la cubierta del cable FluidLoc, los accesorios de los extremos y los contactos coaxiales en busca de daños físicos, aceite o suciedad antes de la instalación.
  2. Encamine el cable a través de conductos metálicos o canalizaciones dedicadas, manteniendo un radio de curvatura estático mínimo de 25.4 mm (1.0 pulg).
  3. Mantenga una separación mínima de 300 mm entre el cable de extensión y las líneas eléctricas de CA de alto voltaje o el cableado del variador de frecuencia (VFD) para evitar el ruido eléctrico inductivo.
  4. Alinee los conectores coaxiales, asiente firmemente hasta que el mecanismo de bloqueo se active y deslice una funda protectora sobre la interfaz.
  5. Realice la validación del voltaje de espacio a través de los terminales de salida del Proximitor utilizando un multímetro digital; confirme que la lectura coincide con el objetivo de referencia estático (típicamente -10 VCC).
  6. Conecte el blindaje del cable a tierra instrumental exclusivamente en el extremo de la caja del Proximitor. Deje el blindaje flotando en el lado de la sonda para evitar corrientes de bucle de tierra.
