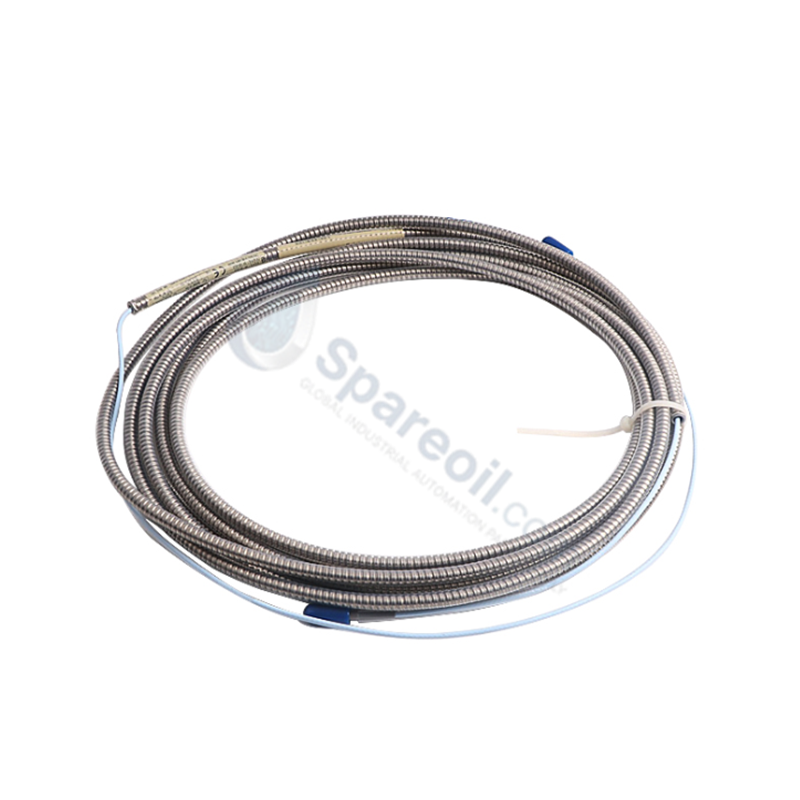

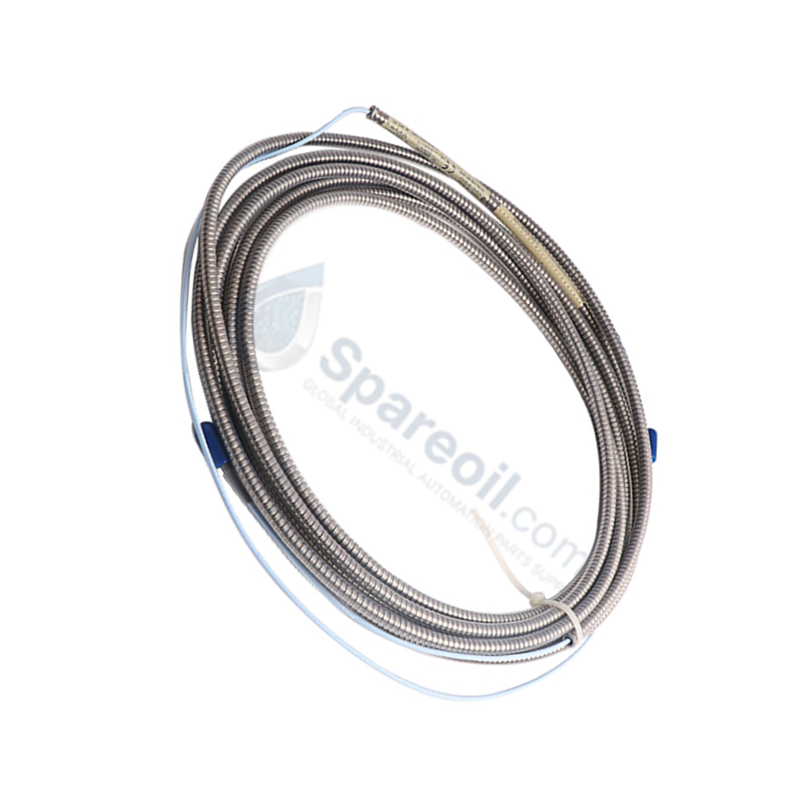

330930-065-00-CN Cable de extensión Bently Nevada

330930-065-00-CN Cable de extensión 3300 NSv | Bently Nevada

330930-065-00-CN Cable de extensión 3300 NSv | Bently Nevada

Disponibilidad: 10 Quedan en stock

El Bently Nevada 330930-065-00-CN, también catalogado como el cable de extensión 330930, opera como un componente de hardware dedicado para...

Código: 330930-065-00-CN

Manufacturer: Bently Nevada
Product No.: 330930-065-00-CN
Product Type: Cables de extensión de proximidad
Product Origin: USA
Payment:T/T, Western Union
Weight: 1500g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

El Bently Nevada 330930-065-00-CN, también catalogado como el cable de extensión 330930, opera como un componente de hardware dedicado para el enrutamiento de señales de alta frecuencia dentro de los sistemas de transductores de proximidad 3300 NSv. Conecta sondas de proximidad a sensores Proximitor, transfiriendo señales de radiofrecuencia (RF) de alta frecuencia a través de redes de protección de maquinaria.

Desglose de sufijos y matriz de modelos

Código de opción	Designación	Valor de parámetro / Descripción de opción
330930	Modelo base	Cable de extensión 3300 NSv
-065	Opción de longitud de cable	6.5 metros (21.3 pies)
-00	Opción de conector y cable	Sin armadura de acero inoxidable
-CN	Opción de aprobación de agencia	Aprobaciones específicas del país (cumplimiento regional)

Especificaciones de hardware

Parámetro	Especificación
Modelo	330930-065-00-CN
Modelo base	330930
Marca	Bently Nevada
Serie	3300 NSv
Tipo de producto	Cables de extensión de proximidad
Origen	EE. UU.
Longitud del cable	6.5 metros (21.3 pies)
Opción de armadura / cubierta	Sin armadura (sin armadura de acero inoxidable), aislamiento FEP
Material del cable	Cable coaxial de 75 ohmios, aislamiento de fluoruro de etileno propileno (FEP)
Opción de aprobación de agencia	Específico del país (opción CN)
Temperatura de funcionamiento y almacenamiento	-51 a +177 grados C (-60 a +351 grados F)
Consumo de energía	Componente de hardware pasivo (0 W)
Peso / Peso de envío	1.5 kg (Peso de envío)

Escalado de sonda de corrientes parásitas y validación de dinámica de rotor

El cable de extensión 330930-065-00-CN mantiene características precisas de impedancia coaxial de 75 ohmios en todo su conjunto de conductor con aislamiento FEP para evitar la reflexión de la señal durante la monitorización de vibraciones de alta frecuencia. La estricta calibración de la longitud física garantiza un escalado preciso de la sonda de corrientes parásitas, asegurando que el factor de escala de transferencia lineal se mantenga fiel a los objetivos de diseño del sistema. El mantenimiento de la integridad de la impedancia de línea permite una validación precisa del voltaje de espacio, apuntando a -10 VCC en condiciones de línea base de espacio central, lo que respalda la supresión de la diafonía y las lecturas de voltaje dinámico precisas requeridas para el análisis de la dinámica del rotor.

Preguntas frecuentes

P: ¿Cuál es el propósito de hacer coincidir la longitud total del sistema al instalar el cable de extensión 330930?

R: El sensor Proximitor 3300 NSv está calibrado de fábrica para una longitud total de sistema específica (como 5.0 metros o 7.0 metros). La longitud física combinada de la sonda de proximidad y el cable de extensión de 6.5 metros debe coincidir con la calibración del Proximitor objetivo para mantener la precisión del sistema y evitar cambios en el voltaje de referencia.

P: ¿Qué límites de temperatura de funcionamiento se aplican al material de aislamiento coaxial FEP?

R: El aislamiento de cable de fluoruro de etileno propileno (FEP) admite un funcionamiento y almacenamiento continuos en un rango de temperatura ambiental de -51 a +177 grados C (-60 a +351 grados F).

P: ¿Cómo afecta la opción de conector sin armadura (-00) a las prácticas de instalación en campo?

R: Debido a que la opción -00 omite la armadura protectora flexible de acero inoxidable, el cable debe enrutarse dentro de conductos protectores o bandejas de cables para protegerlo contra puntos de aplastamiento mecánicos, dobleces pronunciados e impactos físicos.

Pautas de instalación en campo

Inspeccione los conectores coaxiales en miniatura macho y hembra en busca de suciedad, aceite o daños en los pines antes de conectarlos. Limpie los conectores con aire limpio y seco o limpiador de contactos si es necesario.
Enrosque los conectores coaxiales hasta que estén apretados con los dedos. Aplique el par recomendado usando herramientas especializadas para conectores, asegurándose de no apretar demasiado ni torcer el conjunto del cable coaxial.
Instale protectores de conector moldeados o cubiertas aislantes sobre la conexión acoplada para aislar el blindaje coaxial del contacto accidental con el panel o el conducto, evitando bucles de tierra.
Enrute el cable sin armadura a través de conductos protectores rígidos o flexibles, manteniendo un radio de curvatura mínimo de 25 mm (1.0 pulgada) para proteger la geometría coaxial interna de 75 ohmios.
Fije el cable con abrazaderas de cable que no aplasten a lo largo de las cajas de terminales, asegurándose de que la cubierta exterior de FEP no se pellizque ni se raye con bordes metálicos afilados.
