Descripción general del producto

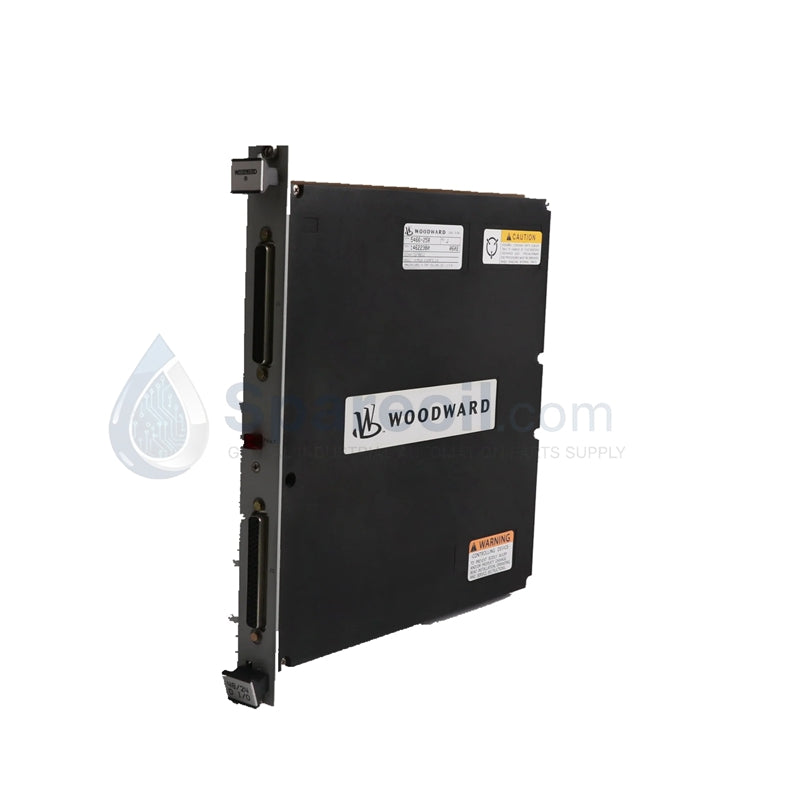

El Woodward 5501-471 (5501471) es un módulo inteligente de entrada/salida serial (SIO) diseñado específicamente para la plataforma de control NetCon. Sirve como un puente de comunicación de alta velocidad para el control de supervisión en redes distribuidas de gestión de turbinas y motores. Impulsado por un procesador ARM Cortex de 32 bits, este módulo ejecuta una compleja traducción de datos entre los dispositivos de campo y el controlador principal. Soporta múltiples estándares seriales y protocolos Modbus, asegurando una integración perfecta en sistemas de generación de energía y propulsión marina. Suministramos esta unidad como 100% nueva y original, completa con su distintiva matriz de LED alfanumérica de 24 caracteres para diagnósticos locales instantáneos.

Especificaciones técnicas

Ventajas de ingeniería

• Versatilidad multiprotocolo: El 5501-471 elimina la necesidad de convertidores de protocolo externos. Los puertos 3 y 4 permiten la configuración por software entre RS-232, RS-422, y RS-485, lo que permite la conexión directa a una amplia variedad de PLCs, HMIs, e instrumentos de campo inteligentes a través de Modbus RTU o ASCII.

• Seguridad de alimentación redundante dual: Para evitar fallos del sistema durante las fluctuaciones de energía, el módulo acepta dos entradas de 24 VCC. Si el riel de alimentación principal falla, la entrada secundaria mantiene el funcionamiento del módulo, asegurando un flujo de datos continuo en aplicaciones críticas de seguridad de turbinas.

• Diagnóstico local en tiempo real: La matriz de LED integrada de 24 caracteres proporciona visibilidad inmediata del estado del sistema y la actividad del puerto. Esta característica permite a los técnicos solucionar problemas de comunicación directamente en el gabinete sin conectar una computadora portátil, reduciendo significativamente el tiempo medio de reparación (MTTR).

• Procesamiento de señal de alta precisión: Más allá de los datos seriales, el módulo maneja señales analógicas de 4-20 mA con una precisión de ±0.1% y gestiona 20 puntos de E/S discretas. Esta integración de E/S de alta densidad reduce el número de módulos separados requeridos en el rack NetCon, ahorrando espacio y costos.

• Resistencia térmica extrema: Diseñado para entornos de alta temperatura en salas de máquinas y plataformas marinas, el 5501-471 funciona de manera confiable desde –40 °C hasta +85 °C. La robusta construcción física protege la electrónica interna de 32 bits de la vibración y el ciclo térmico.

Preguntas frecuentes

¿Cómo configuro el modo serial para los puertos 3 y 4?Configure estos puertos a través del entorno de software Woodward NetCon. El módulo admite puentes seleccionables por software para los modos RS-232, RS-422, o RS-485 (2 o 4 hilos), lo que le permite igualar los requisitos eléctricos de sus dispositivos de campo específicos.

¿Cuáles son las clasificaciones de salida de relé para el 5501-471?El módulo cuenta con 8 salidas de relé con una capacidad de 2 A cada una. Estas salidas son adecuadas para activar alarmas externas, enclavamientos, o pequeños solenoides directamente desde el módulo SIO basándose en comandos Modbus o lógica local.
