Descripción general del producto

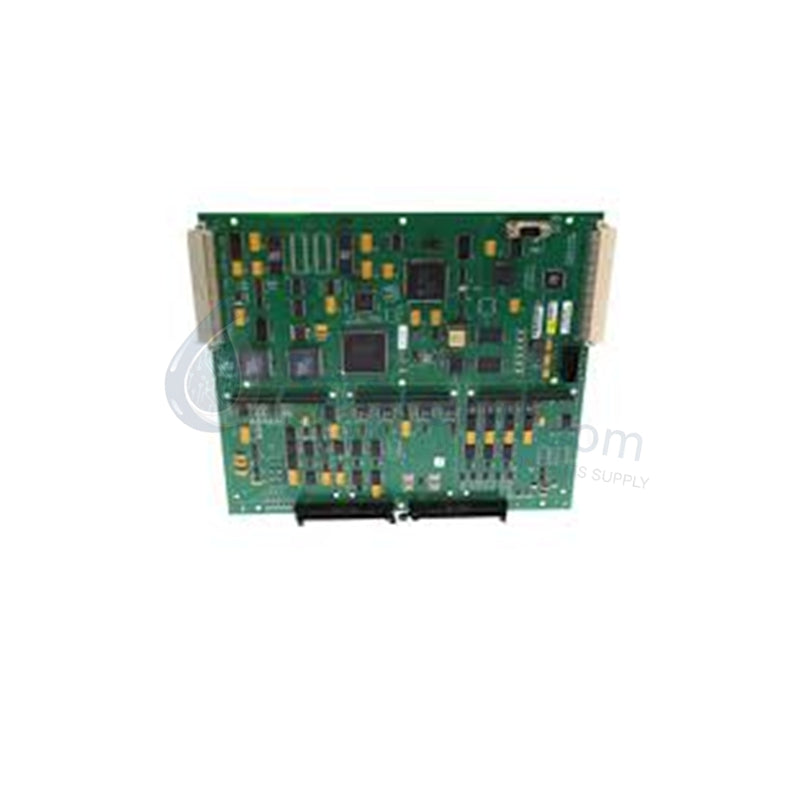

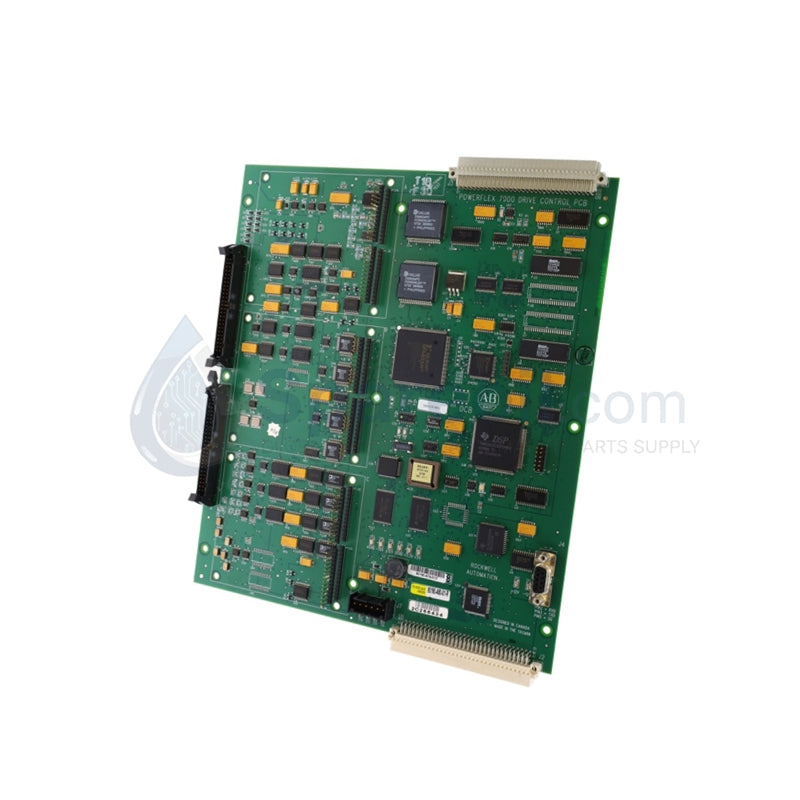

La Allen Bradley 80190-480-01-R funciona como la tarjeta de control de accionamiento de procesamiento central principal para el marco del variador de frecuencia de voltaje medio PowerFlex 7000. Este módulo de núcleo inteligente gestiona los algoritmos de ejecución centrales, procesando bucles de velocidad computacional, rutas de regulación vectorial y comandos de secuencia de disparo para la arquitectura del inversor VFD. Equipada para supervisar configuraciones complejas, esta tarjeta de control orquesta rutinas de sincronización multimotor que gestionan hasta 4 motores paralelos, impulsando una robusta ruta de campo de potencia lógica auxiliar de CA de 480 V a 15 amperios (7.2 kW). El hardware incorpora una matriz de entrada/salida de alta densidad, con 16 entradas digitales a bordo y 16 salidas digitales para coordinar permisos de seguridad cableados, interacciones de contactores e informes de estado de diagnóstico. Ofrecemos este componente exclusivamente como una unidad original 100% nueva para garantizar la sincronización del sistema calibrada de fábrica y la disponibilidad operativa inmediata.

Especificaciones técnicas

Ventajas de ingeniería

• Centraliza bucles de control multimotor sofisticados: La tarjeta contiene recursos de procesador dedicados capaces de calcular matrices de flujo y par independientes para hasta 4 motores vinculados a un solo bus de accionamiento. Esto elimina los relés de coordinación externos individuales, equilibrando automáticamente los perfiles de carga del eje.

• Simplifica los enclavamientos de control complejos: Una matriz coincidente de 16 entradas digitales y 16 salidas digitales elimina la necesidad de bloques de chasis de E/S remotos suplementarios. Los ingenieros mapean las cadenas de parada de emergencia, la retroalimentación del ventilador de ventilación y los estados del contactor de aislamiento directamente a esta única tarjeta computacional.

• Integra el manejo de energía auxiliar de alta capacidad: La arquitectura estructural conmuta los controles de CA de 480 V de forma nativa a 15 amperios para generar una capacidad dedicada de 7.2 kW. Este diseño de alta capacidad permite que la tarjeta arranque los ventiladores de enfriamiento internos y dispare las líneas de control auxiliares directamente sin utilizar relés piloto.

• Soporta el estrés térmico intenso del gabinete: La PCB multicapa industrial a gran escala de 40.6 cm utiliza disipadores de calor y planos térmicos especializados para soportar las capas límite ambientales de alta temperatura constantes típicas de los gabinetes de control de accionamiento de voltaje medio.

Preguntas frecuentes

• ¿Por qué algunos índices de bases de datos en línea definen el 80190-480-01-R como un resolver de motor sin escobillas?

  Las herramientas de minería de texto automatizadas y las bases de datos de índices industriales heredadas con frecuencia generan errores de clasificación cruzada, superponiendo una plantilla de texto de resolver de servomotor genérica en piezas de VFD de voltaje medio de alta potencia. El 80190-480-01-R es explícitamente la tarjeta de control de accionamiento principal y el núcleo de la CPU para los accionamientos PowerFlex 7000, no un sensor de retroalimentación de posición rotatorio.

• ¿Esta tarjeta de control principal se envía precargada con archivos de parámetros específicos para mi aplicación?

  No. Esta tarjeta de control completamente nueva llega con el firmware base del sistema de fábrica. Después de la instalación física estructural, debe interactuar a través de la interfaz de terminal del variador o usar el software de configuración de Rockwell para ingresar sus variables específicas de la placa de características del motor, los parámetros de límite de corriente y los mapas de E/S digitales.

• ¿Qué precauciones eléctricas son necesarias al conectar los circuitos auxiliares a esta unidad?

  Asegúrese de que el variador esté completamente aislado eléctricamente antes de instalar la tarjeta. Debido a que partes de esta tarjeta lógica enrutan energía auxiliar de CA de 480 V hasta 15 amperios junto con rutas de señal de bajo voltaje, el enrutamiento correcto de los cables de los terminales y la verificación del aislamiento del circuito son críticos para evitar cortocircuitos de componentes destructivos o descargas eléctricas durante la configuración.
