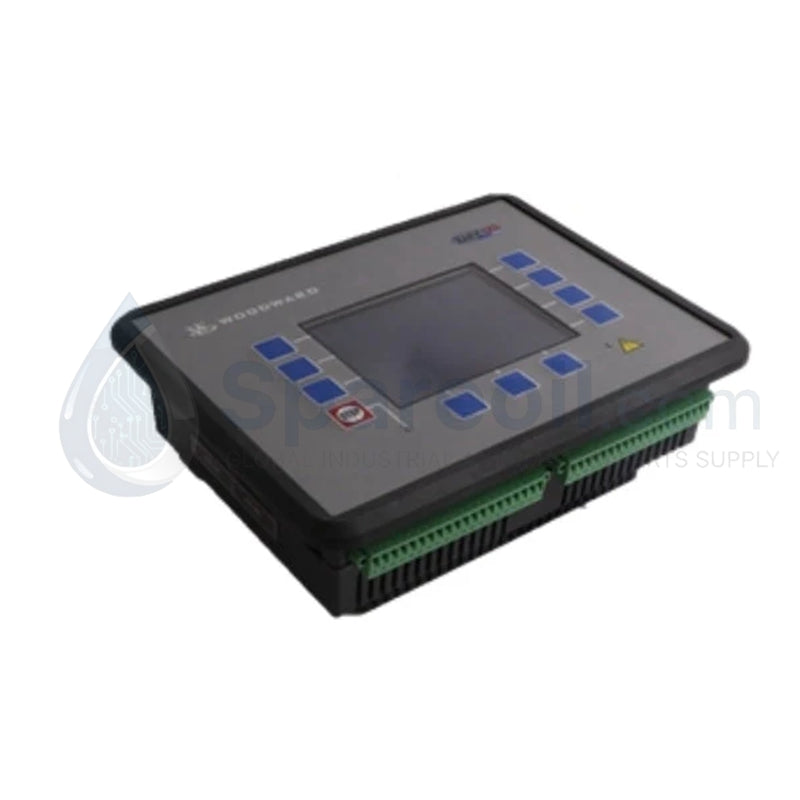

El Woodward 8440-1750, también catalogado como el Módulo Controlador de Generador 8440-1750, funciona como un componente de hardware dedicado para la gestión de energía y la sincronización de la red de generadores dentro de las plataformas de la serie Woodward easYgen-3200. Montado empotrado en las puertas del panel de control, el dispositivo interactúa con las líneas de voltaje del generador y la barra colectora de hasta 480 VCA, mientras muestrea entradas de transformadores de corriente de 1A o 5A. Calcula la coincidencia de fase, la alineación de voltaje y la sincronización de frecuencia en tiempo real, transmitiendo comandos de reparto de carga activa y control de interruptores a través de redes de bus CAN deterministas.
| Parámetro | Especificación |
|---|---|
| Modelo | 8440-1750 |
| Marca | Woodward |
| Origen | EE. UU. |
| Peso | 1.8 kg |
| Dimensiones | 273 x 203 x 36 mm |
| Temp. de Operación | -20 °C a +70 °C |
| Temp. de Almacenamiento | -40 °C a +85 °C |
| Humedad Relativa | 5-95 % HR (sin condensación) |
| Consumo de Energía | Máx. 14 W |
| Voltaje de Operación | 12/24 VCC nominal (8 a 40 VCC continuos) |
| Detección de Voltaje | Hasta 480 VCA (generador trifásico y barra colectora) |
| Detección de Corriente | Entradas secundarias de TC de 1A o 5A |
| Frecuencia de Medición | 50/60 Hz (rango de detección de 40 Hz a 85 Hz) |
| Interfaces de Comunicación | Bus CAN (CANopen), RS-485, Modbus RTU |
| Clase de Protección | IP65 (Clasificación del panel frontal cuando se monta empotrado) |
El Woodward 8440-1750 ofrece un procesamiento dinámico rápido para refinar la respuesta de retroalimentación del bucle del actuador durante complejas secuencias automáticas de falla de red (AMF) y paralelización de generadores. Utilizando bucles de control PID internos, el módulo calcula los errores de frecuencia y desfase en tiempo real entre las salidas del generador y las barras colectoras activas, generando señales de polarización inmediatas para los reguladores de velocidad y de voltaje. Esta retroalimentación de bucle cerrado de baja latencia mantiene la estabilidad del reparto de carga en instalaciones con múltiples motores, al tiempo que evita el disparo por potencia inversa.
P: ¿Cómo funciona la unidad cuando el arranque del motor provoca caídas de voltaje de suministro?
R: La etapa de alimentación interna admite un funcionamiento continuo hasta 8 VCC (soportando caídas momentáneas a umbrales más bajos). Esto permite al controlador mantener el estado del procesador, el registro de alarmas y la sincronización del bus CAN durante los ciclos de arranque del motor.
P: ¿Pueden las entradas analógicas FlexIn manejar diferentes tipos de sensores industriales simultáneamente?
R: Sí, los canales de entrada analógica FlexIn integrados aceptan sensores resistivos, señales de corriente de 0-20 mA / 4-20 mA y remitentes VDO estándar. Puede configurar curvas de canal individuales y rangos de medición directamente a través del software ToolKit.
P: ¿Qué precauciones de conexión a tierra se aplican al cableado del bucle secundario del TC?
R: Todos los bucles secundarios del transformador de corriente (TC) (1A o 5A) deben conectarse a tierra en un único punto de tierra común cerca del módulo. Los circuitos de TC flotantes o conectados a tierra en varios puntos introducen distorsión de medición y disparo del relé de falla a tierra.
Primero, apague toda la alimentación auxiliar de CC y aísle las líneas de detección de alto voltaje antes de cortar las aberturas del panel o cablear la unidad. Póngase una pulsera ESD conectada a un punto de tierra del chasis verificado antes de manipular los terminales traseros.
A continuación, inserte el chasis 8440-1750 en un recorte de puerta de panel de 273 x 203 mm. Asegure el módulo desde la parte trasera utilizando las abrazaderas de tornillo provistas, apretándolas uniformemente hasta que la junta frontal se comprima completamente contra la cara de la puerta para lograr un sellado IP65.
Luego, dirija las líneas de detección de voltaje de CA trifásicas y los cables de TC de 1A/5A en conductos separados, manteniéndolos segregados de los cables de alimentación de CC y los cables de comunicación CAN por al menos 100 mm. Conecte el cable del bus CAN usando un cable blindado de par trenzado, terminando ambos extremos físicos de la línea troncal con resistencias de 120 ohmios.
Finalmente, confirme la polaridad correcta en el cableado de suministro de 8 a 40 VCC antes de cerrar el portafusibles del panel. Aplique alimentación de CC auxiliar y verifique que la pantalla LCD gráfica retroiluminada se inicialice normalmente, indicando una secuencia de arranque saludable y la preparación del bus del sistema.
