Descripción general del producto

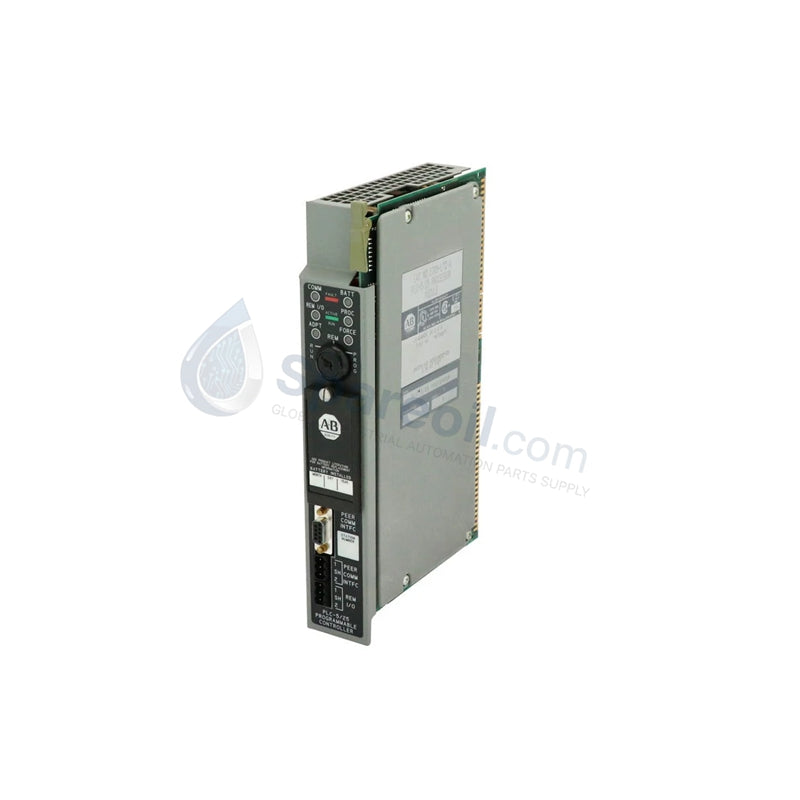

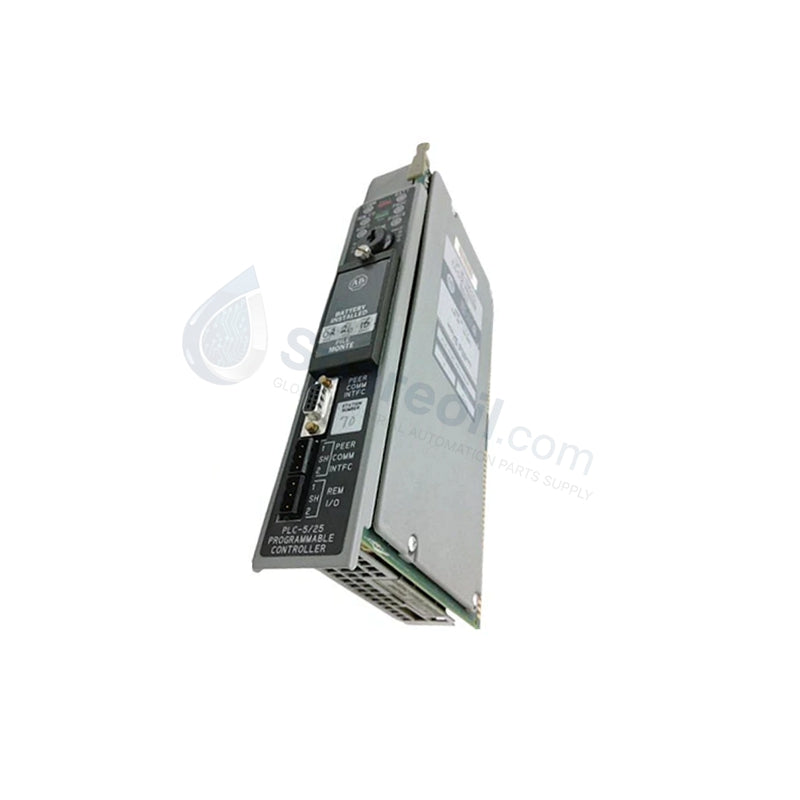

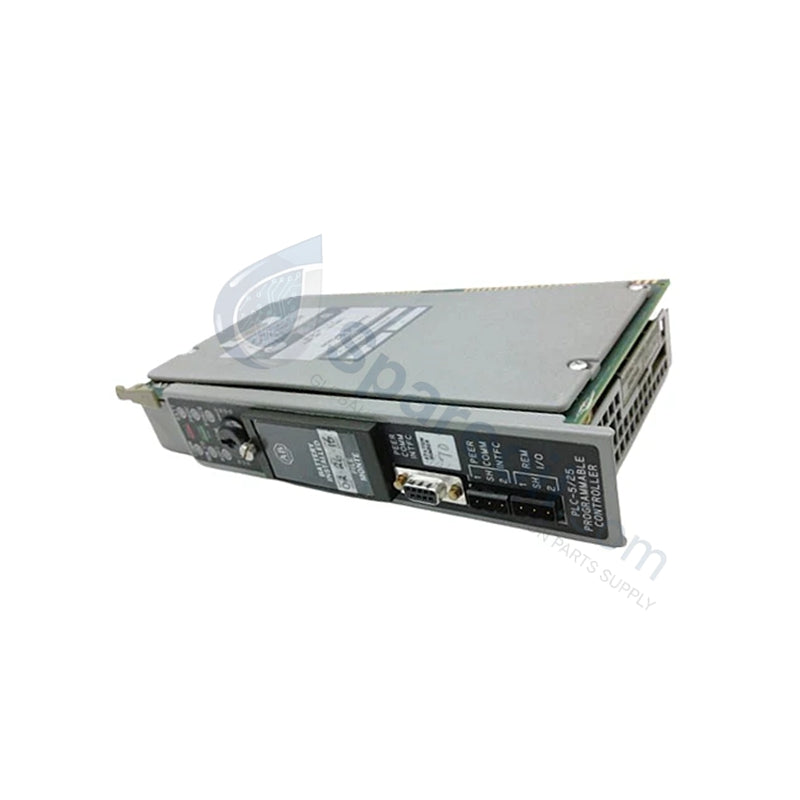

La Allen-Bradley 1785-LT2 funciona como una unidad central de procesamiento dentro de la arquitectura clásica PLC-5, impulsando específicamente el ensamblaje de control PLC-5/25. Este procesador modular coordina líneas de fabricación de rango medio, operaciones de secuencia complejas y procesos de dosificación química analógica. Proporciona 13 Kpalabras de RAM estática (SRAM) interna con respaldo de batería para una ejecución de programa estable, con una capacidad de expansión de hasta 21 Kpalabras utilizando complementos de cartucho opcionales. Los escáneres integrados Data Highway Plus (DH+) y Remote I/O (RIO) universales permiten que el módulo administre hasta 3072 puntos de E/S discretas y 1024 canales analógicos a través de múltiples clústeres de chasis remotos. Entregamos este hardware informático como una unidad 100 % nueva, sellada de fábrica, para garantizar la precisión mecánica y la sincronización exacta del firmware para reemplazos de sistemas heredados.

Especificaciones técnicas

La siguiente tabla de datos muestra las entradas eléctricas, las velocidades de procesamiento y los límites máximos de configuración del procesador 1785-LT2:

Ventajas de ingeniería

• Redes distribuidas deterministas: Los canales DH+ y Universal Remote I/O (RIO) integrados dedicados mantienen tiempos de actualización altamente estables para dispositivos críticos. A una velocidad en baudios de 230.4 kbps, el switch escanea todo un subsistema de rack 1771 en solo 3 milisegundos, minimizando los retrasos de propagación de entrada a través de extensas tiradas de cables de campo.

• Preservación de memoria ininterrumpida: La estructura de SRAM interna con respaldo de batería retiene los perfiles esenciales de funcionamiento de la máquina y los registros de bits a través de fallas eléctricas importantes. Para proporcionar una defensa permanente contra borrados de código durante el almacenamiento prolongado, la placa acepta cartuchos de memoria EEPROM de la serie 1785-ME conectables.

• Protección de llave mecánica directa: El módulo cuenta con un interruptor de llave física en la placa frontal. Este interruptor bloquea los registros de ejecución de memoria en "Modo de ejecución", evitando modificaciones de software remotas no autorizadas, anulaciones de red accidentales o cambios de código de operador no autorizados.

• Capacidades de redundancia de controlador dual: La arquitectura de hardware admite completamente bucles de redundancia de procesador. La conexión de una unidad de seguimiento secundaria garantiza que el control cambie sin problemas al procesador en espera si una falla de hardware de la CPU principal activa un interbloqueo, eliminando las paradas de línea de la instalación no planificadas.

• Accionamiento de backplane de alto amperaje: El bus del módulo maneja 2.5 amperios a 5 V CC directamente desde el módulo de fuente de alimentación del chasis 1771. Esta potente distribución de energía permite que el procesador accione módulos de comunicación inteligentes locales de baja latencia dentro de las ranuras de rack adyacentes.

Preguntas frecuentes

• ¿Qué precaución crítica deben observar los equipos de mantenimiento al reemplazar la batería de respaldo en el 1785-LT2?

  Debe realizar el reemplazo de la batería de litio 1770-XYC mientras la alimentación del gabinete de control permanece ENCENDIDA. Si extrae la batería vieja mientras el chasis 1771 está sin energía, los registros SRAM volátiles internos pierden su polarización eléctrica instantáneamente, eliminando todo su programa de automatización y la base de datos de etiquetas de configuración.

• ¿Puede el 1785-LT2 funcionar dentro de cualquier chasis de expansión 1771 estándar?

  No. El módulo de procesador 1785-LT2 siempre debe deslizarse en la ranura maestra designada y más a la izquierda de un chasis de E/S 1771 primario (como un 1771-A1B o 1771-A4B). Los pines especializados en esta ranura específica vinculan el procesador directamente a las rutas de comunicación del backplane para permitir la administración del tráfico del escáner.

• ¿Cómo maneja el hardware la expansión de memoria más allá de los 13 Kpalabras de stock?

  La placa frontal contiene un puerto de expansión dedicado que acepta subplacas de cartucho de memoria enchufables, incluidas las 1785-ME16, 1785-ME32 o 1785-ME64. Estos accesorios expanden el espacio de trabajo activo total hasta 17 o 21 Kpalabras para acomodar grandes rutinas matemáticas o recetas extendidas.
