Descripción general del producto

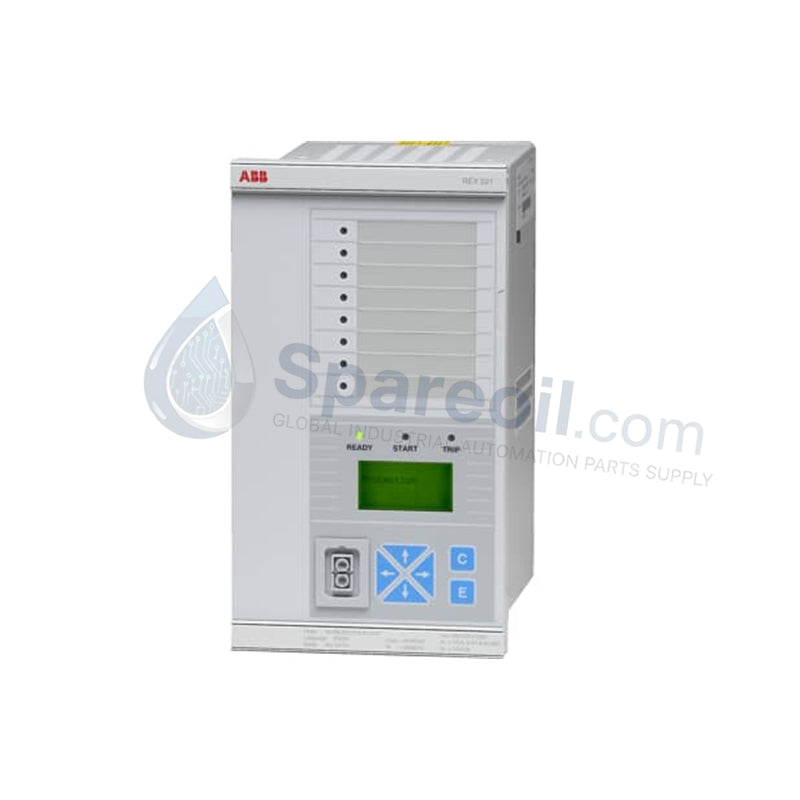

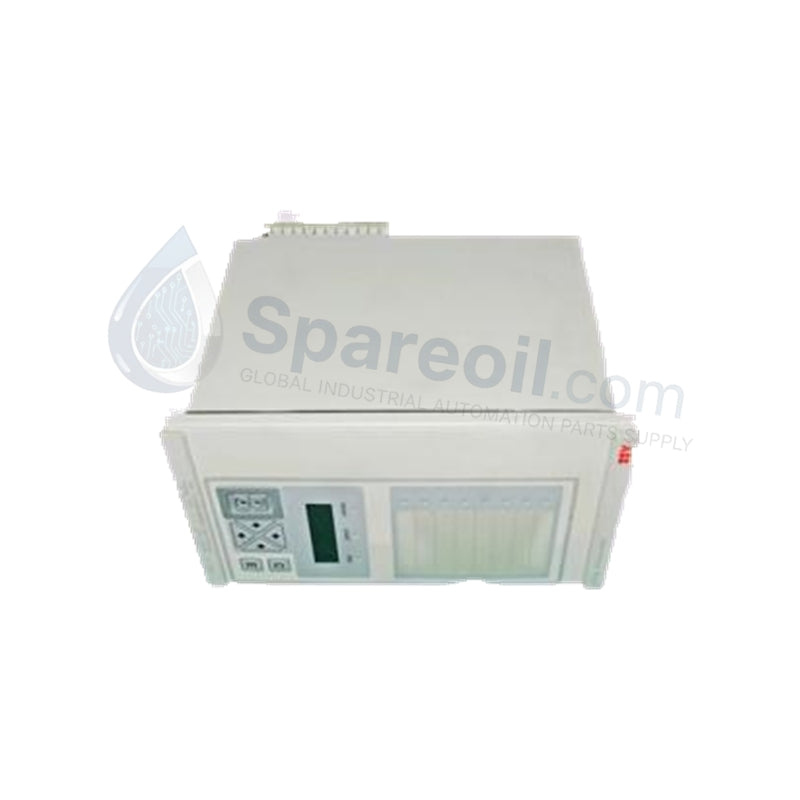

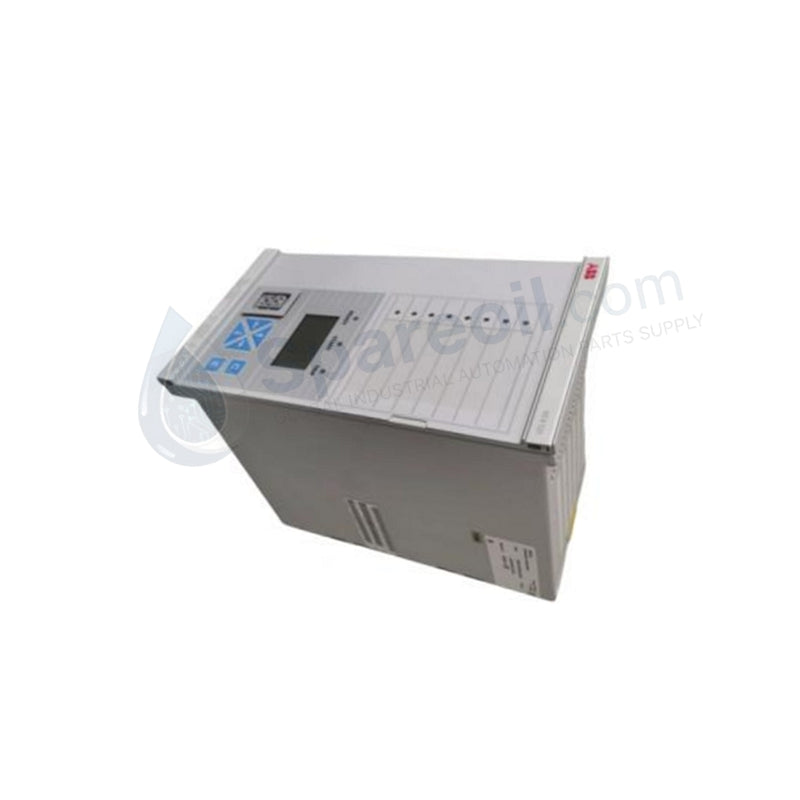

El REX521 Es un relé numérico de protección de alimentador de alto rendimiento, diseñado para la protección, el control y la monitorización integrales de redes de distribución de media tensión. Diseñado por ABB, el REX521 Integra tecnología avanzada de microprocesadores para proporcionar una rápida detección y aislamiento de fallas, protegiendo eficazmente transformadores, motores y alimentadores de distribución. Su arquitectura modular de hardware y su flexible configuración de software le permiten adaptarse a diversos requisitos de sistemas eléctricos industriales y de servicios públicos. Al combinar la lógica de protección multifunción con la medición en tiempo real y el registro de perturbaciones, el... REX521 garantiza una alta integridad del sistema y minimiza el tiempo de inactividad operativa en la infraestructura crítica.

Especificaciones técnicas detalladas

• Fabricante : ABB

• Designación del modelo : REX521

• Tipo de dispositivo : Relé de protección de alimentador numérico

• Lógica de protección : sobrecorriente direccional/no direccional, falla a tierra, sobrecarga térmica y protección contra desequilibrio de fase

• Entrada de corriente nominal : 1 A o 5 A (seleccionable mediante hardware/software)

• Entrada de voltaje nominal : estándar 100 V / 110 V CA

• Frecuencia nominal : 50/60 Hz

• Fuente de alimentación auxiliar : 24–250 V CC o 48–240 V CA (entrada universal de amplio rango)

• E/S digital : Múltiples entradas y salidas binarias programables para enclavamiento y señalización

• Protocolos de comunicación : Modbus RTU/TCP, IEC 60870-5-103 y bus SPA

• Monitoreo y grabación : Registrador de perturbaciones integrado y registros de eventos completos (hasta 200 eventos)

• Interfaz : Pantalla LCD en el panel frontal con botones de navegación dedicados

• Temperatura de funcionamiento : -25 °C a +70 °C

• Dimensiones (An. x Al. x Pr.) : 160 mm x 180 mm x 200 mm

• Peso : 2,5 kg

• Configuración de montaje : Unidad empotrada en panel

• Protección de entrada : IP20 (trasero), el panel frontal varía según la instalación (hasta IP54 con cubierta protectora)

• Cumplimiento : serie IEC 60255 para relés de protección
