Descripción general del producto

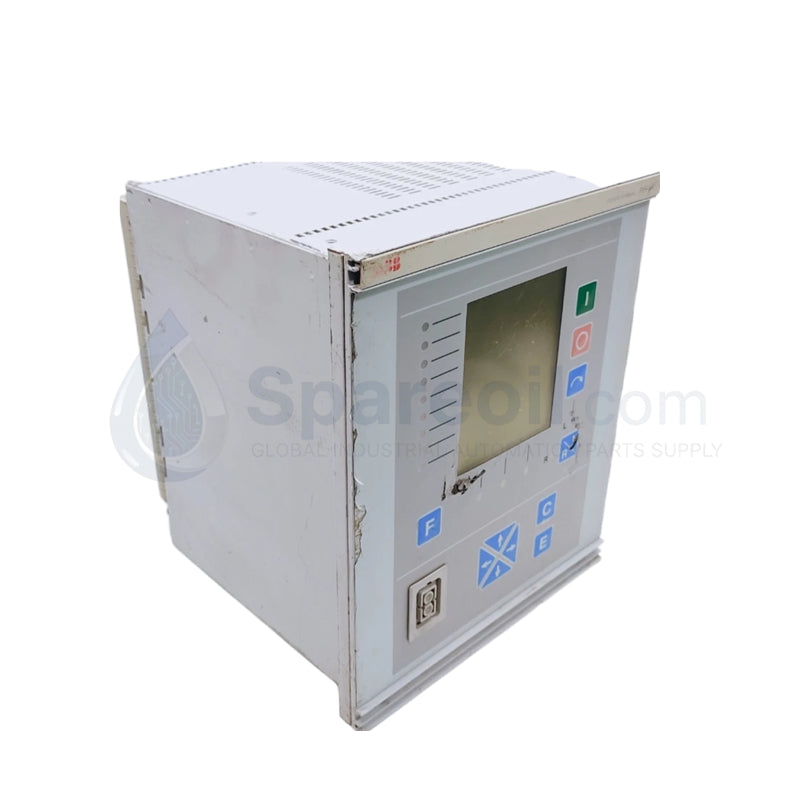

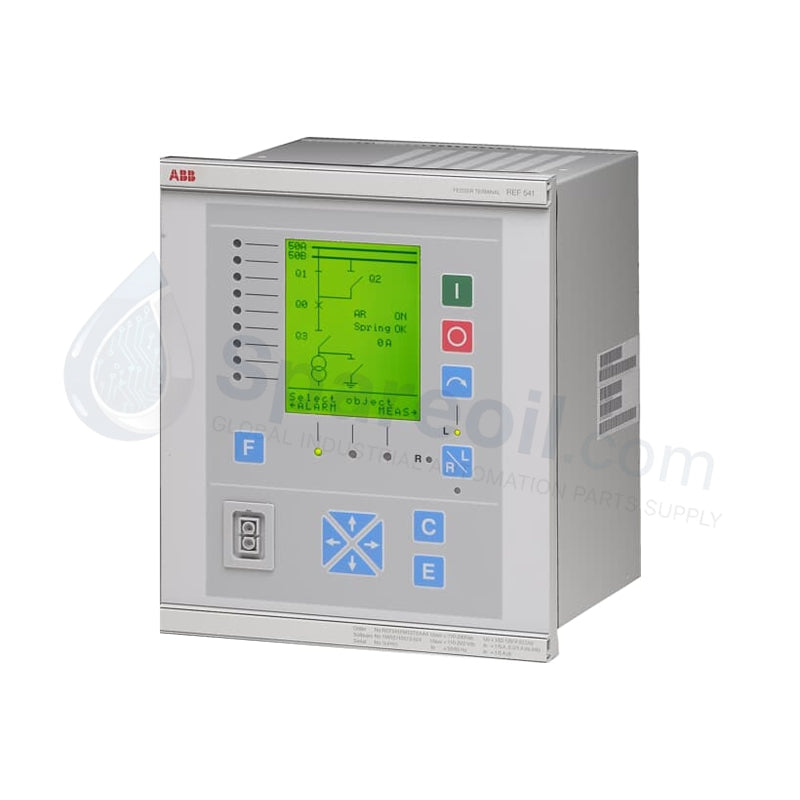

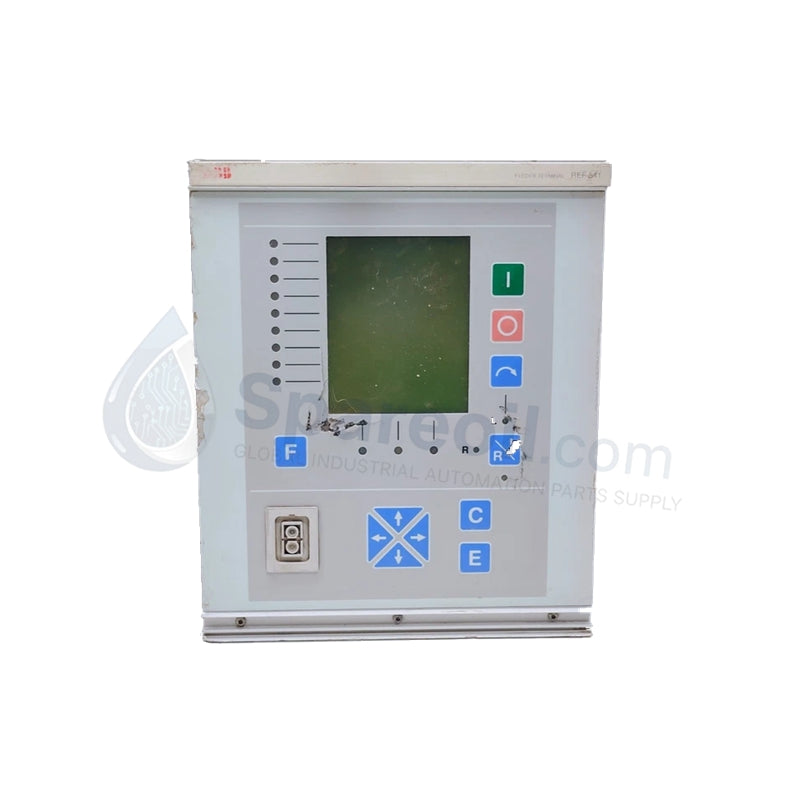

El REF541 (REF541KM115AAAA) Es un terminal de protección y control de alimentadores multifuncional y de alto rendimiento, diseñado para sistemas avanzados de distribución de media tensión. Como dispositivo electrónico inteligente (IED) clave en la cartera de protección de energía de ABB, el REF541 (REF541KM115AAAA) Integra capacidades integrales de protección, medición, monitorización y control en una sola unidad numérica. Este módulo de la revisión A está diseñado para proporcionar detección determinista de fallas en alimentadores, transformadores y motores industriales, facilitando una integración perfecta en entornos de subestaciones automatizadas. Su robusto diseño de hardware garantiza un funcionamiento fiable en infraestructuras eléctricas exigentes, proporcionando la precisión necesaria para la estabilidad de la red y la protección de activos.

Especificaciones técnicas detalladas

• Fabricante : ABB

• Designación del modelo : REF541

• Código de pedido : REF541KM115AAAA

• Revisión de hardware : Rev. A

• Tipo de dispositivo : Terminal de control y protección del alimentador

• Protección primaria : sobrecorriente trifásica, falla a tierra direccional/no direccional, sobrecarga térmica y protección de voltaje

• Protección secundaria : detección de desequilibrio de fase, subfrecuencia/sobrefrecuencia y conductor roto

• Precisión de medición : Monitoreo de alta precisión de corriente de fase, voltaje, frecuencia, factor de potencia y energía.

• Entrada de corriente nominal : 1 A o 5 A (seleccionable por software/hardware)

• Entrada de voltaje nominal : hasta 110 V CA (circuito secundario de VT estándar)

• Frecuencia nominal : 50/60 Hz

• Fuente de alimentación auxiliar : Amplia gama universal de 24–250 V CC o 48–240 V CA

• Configuración de E/S binaria : Múltiples entradas y salidas digitales programables para retroalimentación de estado local y lógica de disparo

• Protocolos de comunicación : bus SPA, Modbus RTU e IEC 60870-5-103

• Interfaz : HMI integrada con pantalla LCD multilínea y teclado de navegación

• Diagnóstico de fallas : Registrador de perturbaciones (formato COMTRADE) y amplio registro de secuencia de eventos

• Temperatura de funcionamiento : -25 °C a +70 °C

• Temperatura de almacenamiento : -40 °C a +85 °C

• Dimensiones (An. x Al. x Pr.) : 160 mm x 180 mm x 200 mm

• Peso : 2,5 kg

• Normas de cumplimiento : serie IEC 60255 para protección de sistemas de energía
