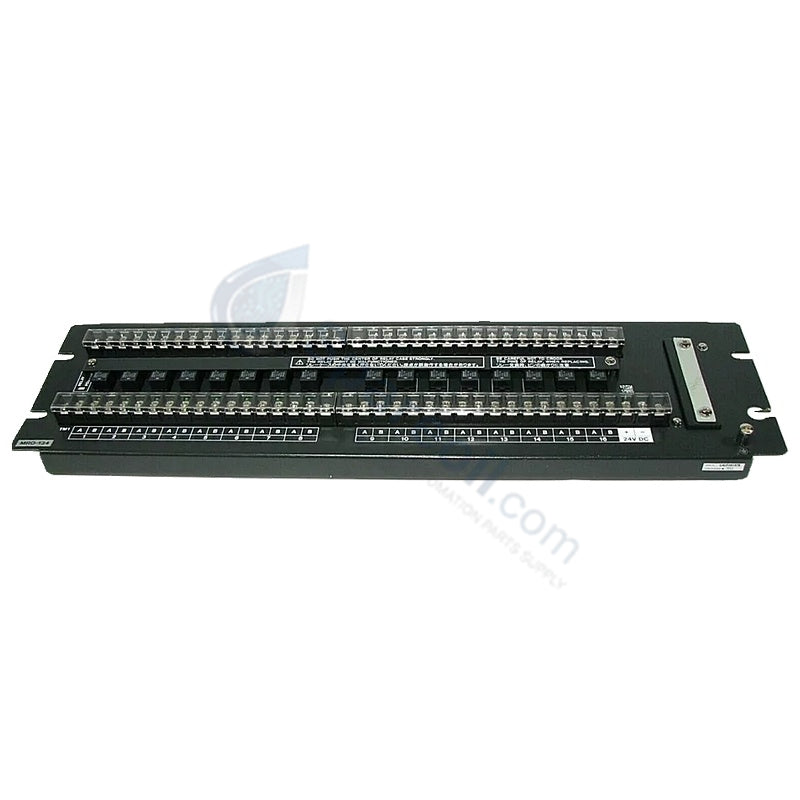

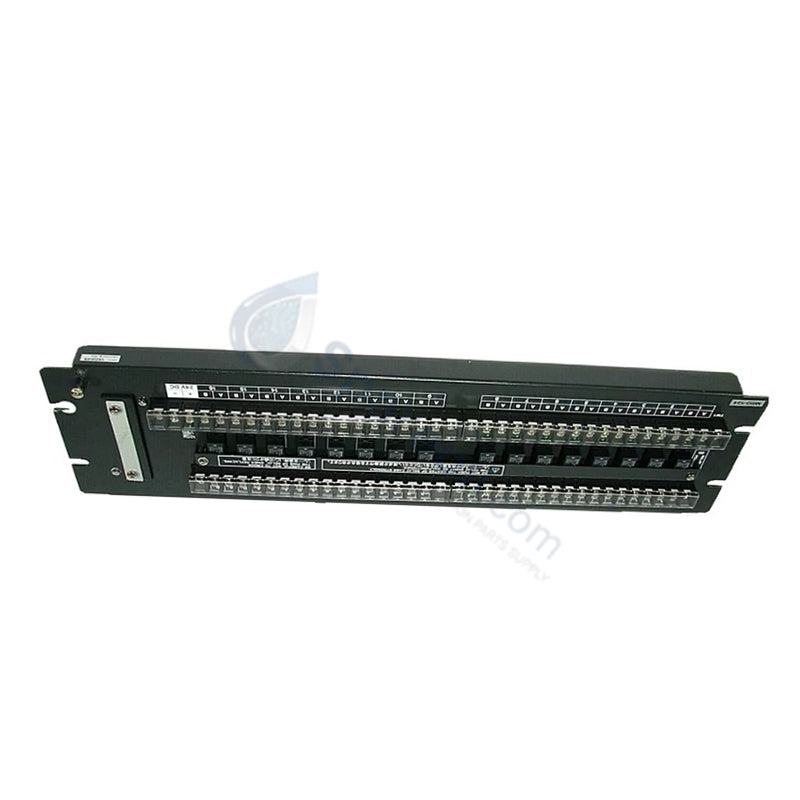

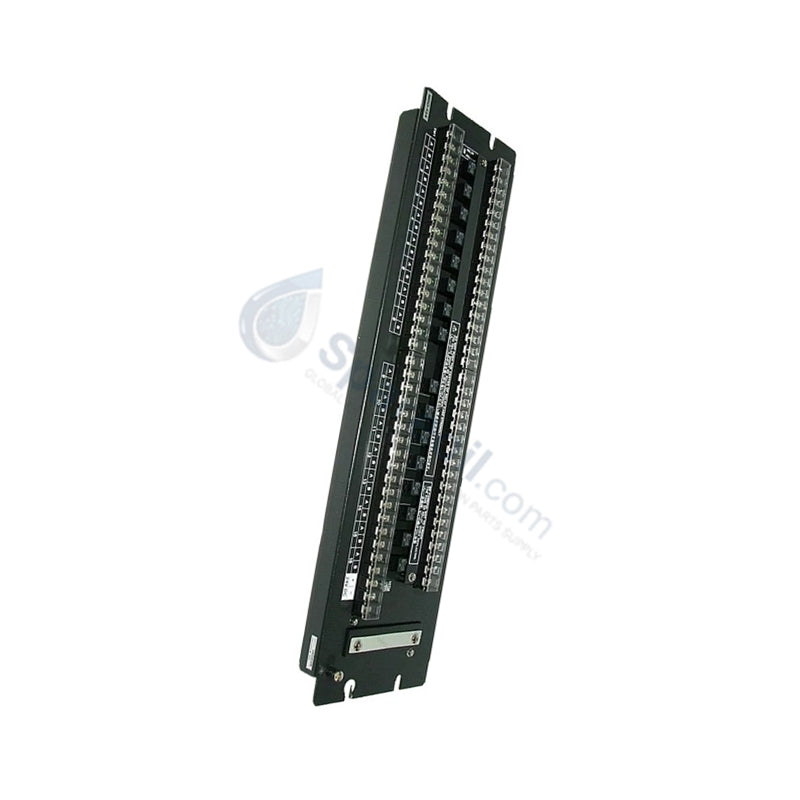

SRM53D-000/BR4 Placa de relés Yokogawa

Módulo de salida de relé de terminal analógico | Yokogawa SRM53D-000/BR4

Módulo de salida de relé de terminal analógico | Yokogawa SRM53D-000/BR4

Disponibilidad: 10 Quedan en stock

Placa de Terminal Analógica Yokogawa SRM53D-000/BR4 El Yokogawa SRM53D-000/BR4, también catalogado como el Módulo de Salida de Relé SRM53D, funciona...

Código: SRM53D-000/BR4

Manufacturer: Yokogawa
Product No.: SRM53D-000/BR4
Product Type: Módulos de Salida de Relé
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 350g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Placa de Terminal Analógica Yokogawa SRM53D-000/BR4

El Yokogawa SRM53D-000/BR4, también catalogado como el Módulo de Salida de Relé SRM53D, funciona como un componente de hardware dedicado para el aislamiento de bucles discretos y la ejecución de salidas digitales dentro de redes de sistemas de control distribuido industrial. Configurado para el acondicionamiento de señales de alta disponibilidad, el módulo proporciona rutas de interfaz directas entre buses lógicos de sistemas sensibles y actuadores de campo pesados.

Selección de Configuración de Diseño: Diseño 1

Especificaciones de Hardware

Parámetro	Especificación
Modelo	SRM53D-000/BR4
Marca	Yokogawa Electric Corporation
Origen	Japón
Peso	5.0 kg peso de envío (0.35 kg peso neto del ensamblaje)
Dimensiones	Envolvente físico estándar montado en rack de 19 pulgadas
Temperatura de funcionamiento	0 a +60 °C
Consumo de energía	3.5 W nominal
Configuración	Arquitectura de salida de contacto seco 8 x 2 con relés de seguridad incorporados
Número de canales	32 canales de salida de relé mecánico
Tipo de contacto de salida	Contactos secos mecánicos SPST (unipolar de una vía)
Límite de tensión de conmutación	Clasificación nominal de 24 VCC
Carga continua máxima	2 A por ruta de canal individual
Resistencia de la ruta de contacto	Menor o igual a 50 mΩ
Aislamiento dieléctrico	Aislamiento de circuito de canal a sistema con una clasificación de 1500 VCA
Tiempo de respuesta dinámico	Transición de ciclo menor o igual a 10 ms
Base de terminación de campo	Bloques de terminales de tornillo M4 de alta resistencia y conectores MIL integrados
Perfil de sufijo de modelo	Tipo básico, montado en rack de 19 pulgadas, configuración de variante BR4
Temperatura de almacenamiento	-20 a +70 °C
Tolerancias de humedad	5 a 95% HR (sin condensación)

Atributos Técnicos de Instrumentación de Control de Procesos y DCS

Esta placa de terminal especializada proporciona límites de aislamiento galvánico robustos diseñados para proteger las tarjetas de procesador internas contra eventos de inducción de alto voltaje de hasta 1500 VCA. El módulo se basa en una serie de relés de seguridad y mecanismos de contacto seco integrados para abrir o cerrar limpiamente los circuitos de campo con una degradación mínima del contacto. Para preservar la integridad de la señal en redes de enclavamiento críticas, el diseño admite un seguimiento redundante del plano posterior, lo que permite el funcionamiento continuo del sistema y la disponibilidad completa de la señal durante las rutinas de mantenimiento en caliente.

Preguntas Frecuentes

P: ¿Qué beneficio operativo proporciona la arquitectura de relé de seguridad incorporada en el SRM53D?

R: La matriz de relés de seguridad integrada garantiza un funcionamiento de apertura mecánico positivo bajo condiciones de falla designadas, evitando fallas de contacto "enganchado" que congelen los actuadores de campo externos en configuraciones inseguras.

P: ¿Puede este módulo de terminal manejar conjuntos de cargas inductivas y resistivas mixtas en rutas adyacentes?

R: Sí, aunque las cargas inductivas requieren componentes externos de supresión de sobretensiones montados directamente en el dispositivo de campo para evitar la picadura de los contactos y la inyección de ruido de alta frecuencia en el chasis del módulo.

Pautas de Instalación en Campo

Fijación al riel del chasis: Alinee las orejetas de montaje del módulo con los rieles verticales estándar del gabinete de 19 pulgadas, asegurando el conjunto con tornillos de máquina de carga adecuada para mantener las rutas de unión estructurales.
Terminación de anillo de terminal: Crimpe terminales de anillo o tipo espada coincidentes en los cables de bucle de campo antes de conectarlos a los bloques de tornillos M4, apretando firmemente cada conexión para crear un contacto eléctrico de baja resistencia.
Rutas de conexión a tierra de blindaje: Dirija todos los blindajes de los cables de los instrumentos directamente a la barra de tierra limpia común localizada dentro de la caja del gabinete de control, manteniendo las colas de blindaje lo más cortas posible.
Supresión de carga inductiva: Instale diodos de volante externos a través de solenoides de CC o circuitos de amortiguación RC a través de bobinas de CA para restringir las transitorios de tensión de arco a través de los contactos secos internos.
