Resumen del producto

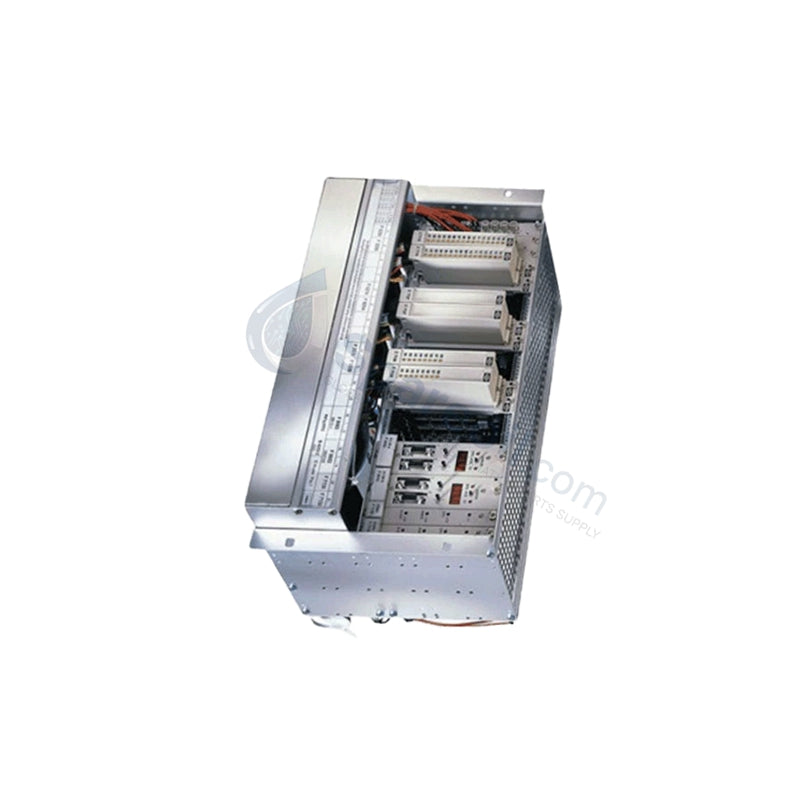

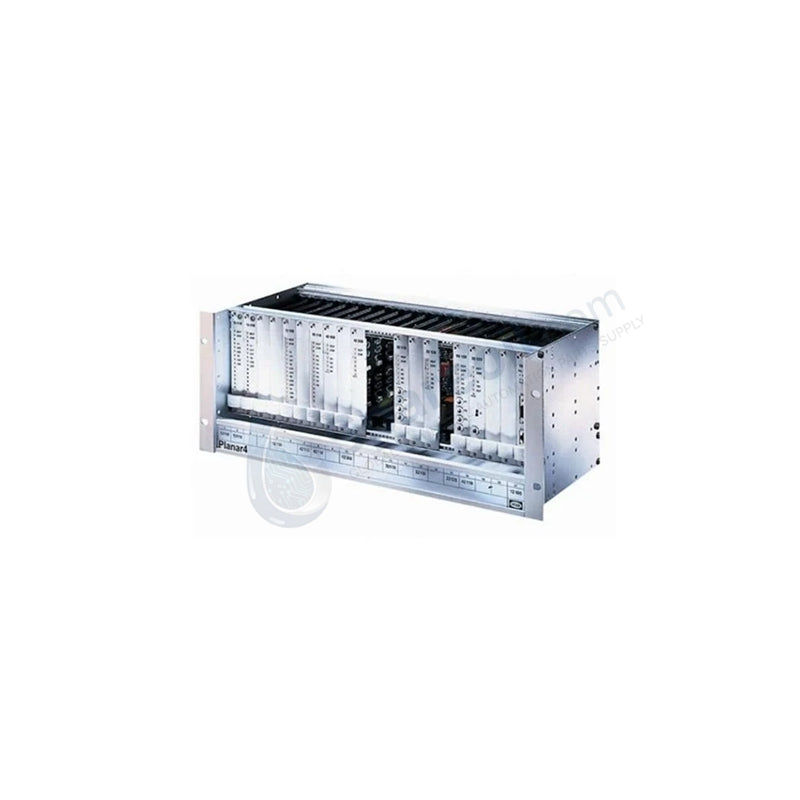

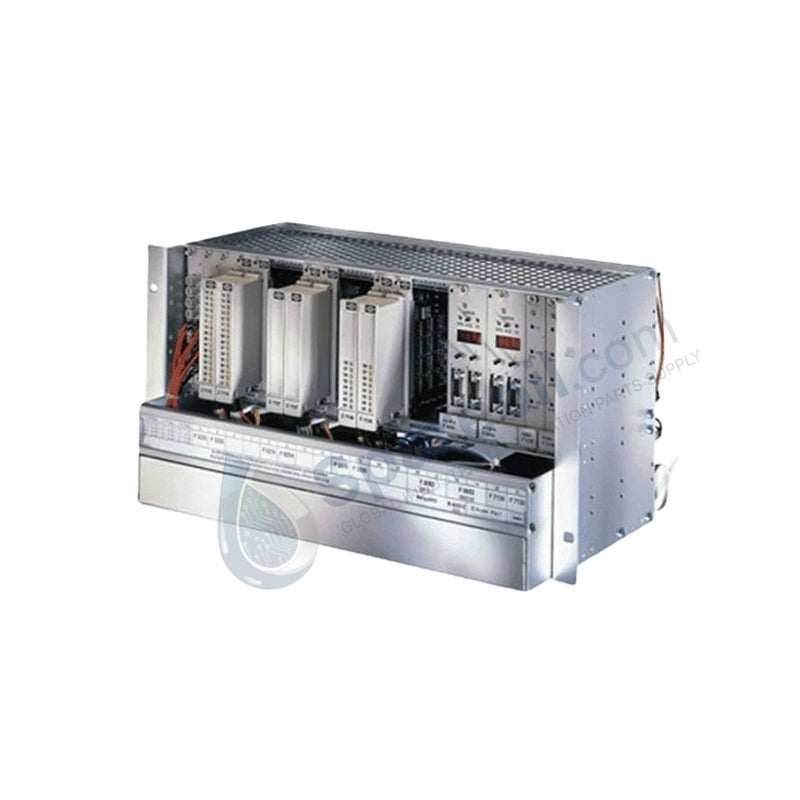

El HIMA B5233-2 (Referencia de modelo: Serie B5233) funciona como el kit de ensamblaje de rack del sistema central para plataformas de seguridad programables H51q-HRS (Sistema Redundante de Alta Disponibilidad) de alta integridad. Esta columna vertebral estructural y computacional completa aloja, alimenta y enlaza los módulos de procesamiento principales que ejecutan la lógica crítica de protección de la planta. El kit de ensamblaje integral incluye el chasis del rack central maestro, módulos de distribución de energía internos dedicados y dos unidades de procesamiento central redundantes CU8650X que ejecutan firmwares OS V7.0 -8 (07.14). Los ingenieros de automatización implementan este kit centralizado para establecer un nodo de procesamiento tolerante a fallos para bucles de parada de emergencia (ESD), sistemas de gestión de quemadores (BMS) y barreras de protección contra incendios y gases (F&G).

Especificaciones técnicas

Ventajas de ingeniería

La arquitectura de doble CPU preensamblada elimina la complejidad de la integración

Configurar un núcleo de seguridad redundante crítico placa por placa a menudo introduce desajustes de revisión de componentes, conflictos de firmware y asignación de ranuras incorrecta. El kit B5233-2 elimina estos obstáculos de configuración al entregar un nodo de procesamiento integrado probado en fábrica, listo para usar. Debido a que el kit empaqueta el rack central, los módulos de alimentación coincidentes y dos procesadores CU8650X con configuraciones de SO V7.0 sincronizadas, los técnicos pueden atornillar el chasis directamente al marco del gabinete y aplicar las conexiones de campo sin depurar las capas de comunicación de hardware de bajo nivel.

La verdadera duplicación de hardware en espera activa mantiene los procesos críticos en funcionamiento

Los dos controladores CU8650X contenidos en el ensamblaje B5233-2 ejecutan la lógica de seguridad simultáneamente a través de un enlace de bus de backplane paralelo de alta velocidad. Si el procesador activo principal detecta una falta de coincidencia de diagnóstico interno, un fallo de memoria o un fallo de un componente de alimentación, el controlador redundante secundario toma el mando del marco de E/S al instante. Este mecanismo de conmutación por error sin interrupciones funciona sin caídas de comunicación, lo que garantiza que las operaciones petroquímicas, de gas o de generación de energía de alto riesgo se mantengan en funcionamiento durante un reemplazo de componentes.

La arquitectura de backplane resistente con refrigeración por convección resiste vibraciones severas

Los armarios de interconexión industriales situados cerca de turbomáquinas pesadas, compresores o líneas de distribución de alta presión pulsantes se enfrentan a vibraciones estructurales constantes. El kit de ensamblaje B5233-2 utiliza un chasis de rack metálico grueso y reforzado, combinado con cierres de guía de ranura de alta retención que aseguran cada módulo en su lugar. Este diseño estructural de alta resistencia evita la corrosión por fretting de los terminales y la separación de contactos, lo que permite que todo el conjunto de subrack de 6 kg funcione continuamente sin necesidad de ventiladores de refrigeración ni soportes de estabilización externos.

Preguntas frecuentes

• ¿Qué componentes exactos se incluyen dentro del kit de ensamblaje HIMA B5233-2 sellado de fábrica?

  El kit B5233-2 se entrega como un paquete de hardware único y completo. Contiene el chasis de subrack central maestro de alta resistencia, los módulos de fuente de alimentación del sistema integrados y dos unidades de procesamiento central HIMA CU8650X de alto rendimiento a juego, precargadas con firmware de ejecución segura OS V7.0 -8 (07.14).

• ¿Se puede actualizar este kit de ensamblaje para ejecutar revisiones de sistema operativo de firmware más recientes o diferentes?

  Sí. Si bien el kit se envía de fábrica con firmwares estables y validados OS V7.0 -8 (07.14) para garantizar la compatibilidad directa con las expansiones de sistemas H51q heredados existentes, los equipos de ingeniería pueden volver a flashear los procesadores utilizando herramientas de programación HIMA aprobadas. Siempre verifique que cualquier nueva revisión de firmware coincida con su certificado de validación de software del sistema de seguridad de la planta antes de volver a poner los bucles en servicio activo.

• ¿Cómo maneja el diseño del módulo de potencia dual redundante las alimentaciones de energía entrantes separadas?

  La capa de distribución de energía integrada dentro del chasis B5233-2 acepta dos alimentaciones principales de 24 VCC completamente separadas y aisladas (típicamente divididas en Línea A y Línea B de fuentes de alimentación industriales separadas). El backplane mezcla estas líneas internamente; si una fuente de alimentación maestra sufre un apagón total o un disparo de interruptor, el suministro activo restante mantiene instantáneamente la carga completa del rack sin caídas de voltaje ni interrupciones lógicas.
