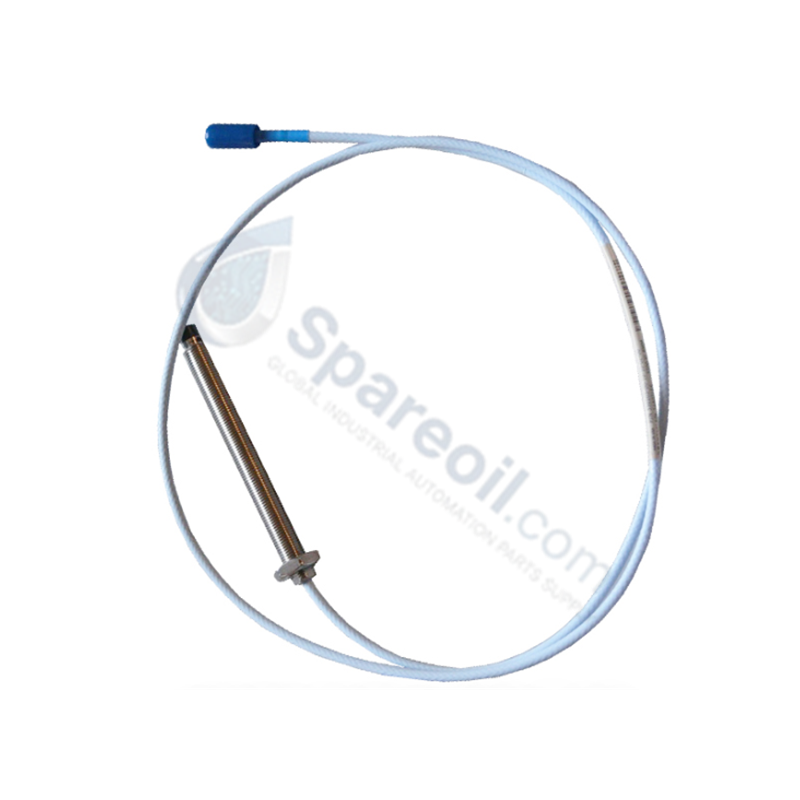

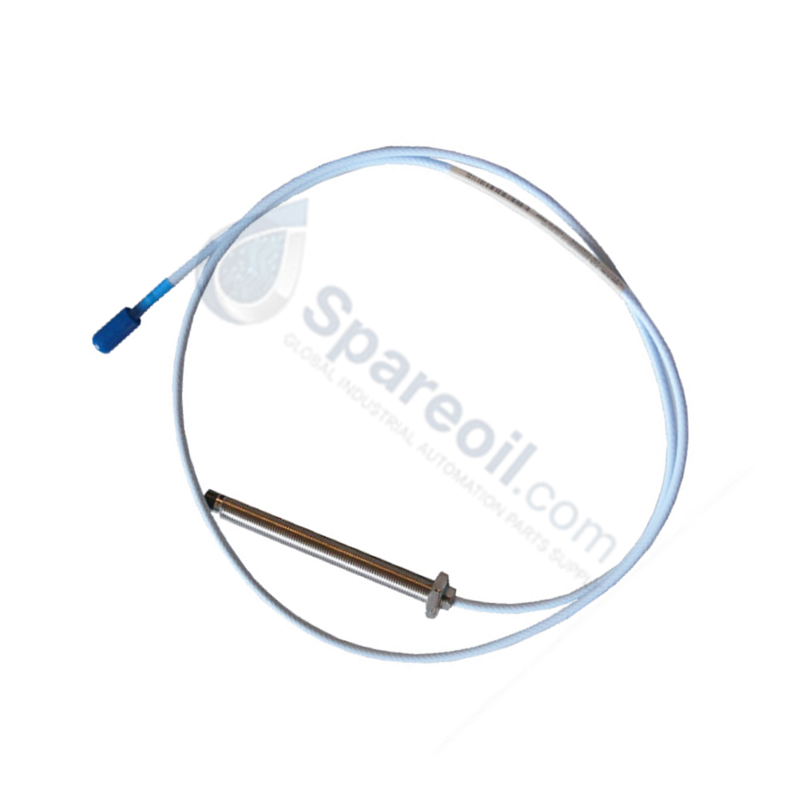

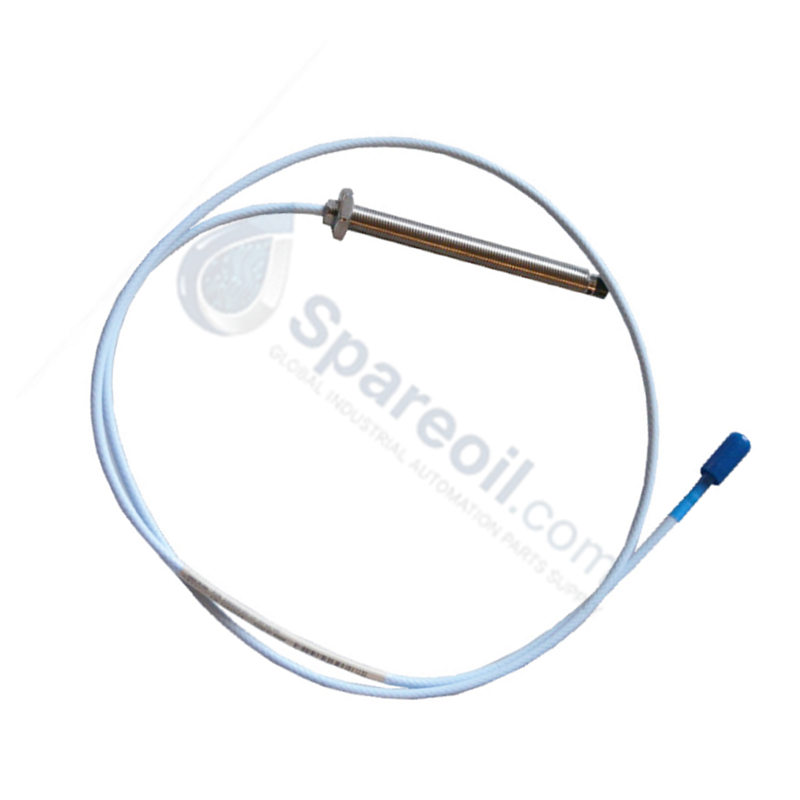

La sonda de proximidad Bently Nevada 330103-00-05-10-02-CN, también catalogada como la 330103, funciona como un componente de hardware dedicado para la monitorización de vibraciones y desplazamientos dentro de las plataformas del sistema de transductores 3300 XL. Este componente de hardware métrico procesa bucles de radiofrecuencia de alta frecuencia para rastrear los cambios de espacio físico entre la punta de sonda no blindada de 8 mm y un objetivo de eje metálico conductor en movimiento, transfiriendo variaciones de voltaje proporcionales a través de una trayectoria de conexión coaxial estándar no blindada sin contacto mecánico.

Desglose de sufijos y matriz del modelo

• 330103: Designación del módulo base para la sonda de proximidad 3300 XL de 8 mm que utiliza una estructura de rosca métrica M10 x 1 sin manguito blindado integrado.
• -00: Opción de longitud sin rosca, designando 0 mm de barril liso.
• -05: Opción de longitud total de la carcasa, designando una profundidad total de la carcasa roscada de 50 mm.
• -10: Opción de longitud total, estableciendo una línea de conexión de cable integrado de 1.0 metro (3.3 pies).
• -02: Opción de conector y tipo de cable que selecciona un conector coaxial en miniatura ClickLoc en un cable eléctrico estándar.
• -CN: Opción de aprobación de agencia, designando marcas de áreas peligrosas específicas del país y certificaciones regionales de seguridad industrial.

Especificaciones de hardware

Monitorización mecánica y atributos técnicos de TSI

El conjunto del transductor de corriente de Foucault requiere una coincidencia precisa con las propiedades de la metalurgia del objetivo para preservar las constantes de escala precisas de la sonda de corriente de Foucault en todo el espectro de medición física. Durante la puesta en marcha en campo, los ingenieros de instrumentación ejecutan una secuencia obligatoria de validación del voltaje del entrehierro, ajustando manualmente la profundidad de la carcasa de acero inoxidable M10 x 1 hasta que el potencial de salida estático registre exactamente -10 VCC en el punto medio geométrico del campo de seguimiento lineal. Esta verificación optimiza el seguimiento de la señal en relación con la dinámica del rotor, al tiempo que aísla los valores de desplazamiento en tiempo real de los cambios térmicos. La integridad de la trayectoria de la señal y la supresión de la diafonía se mantienen mediante la terminación continua de la capa de blindaje coaxial interna.

Preguntas frecuentes

P: ¿Qué regla específica de manipulación física se aplica a la interfaz del conector coaxial en miniatura ClickLoc?

R: La interfaz ClickLoc debe acoplarse y desacoplarse únicamente con la presión de la mano. La utilización de herramientas mecánicas como alicates deforma permanentemente la cubierta del barril de contacto chapado en oro, alterando la impedancia eléctrica total del bucle.

P: ¿Puede este cable no blindado de 1.0 metro conectarse directamente a un bloque de rack de monitorización remota?

R: No. La sonda es un componente de hardware inductivo que requiere un cable de extensión 3300 XL de coincidencia exacta para ensamblar un bucle de sistema total calibrado de 5.0 o 9.0 metros sintonizado con el controlador Proximitor anfitrión.

P: ¿Cómo altera una capa de aceite sintético para máquinas sobre la cara de la sonda la retroalimentación de la calibración?

R: La punta de sulfuro de polifenileno (PPS) no es conductiva. Los aceites lubricantes no conductivos estándar no interceptan la distribución de corriente de Foucault de alta frecuencia y no modificarán las características de seguimiento lineal deseadas.

Pautas de instalación en campo

1. Limpie la penetración roscada métrica M10 x 1, asegurándose de que la interfaz esté libre de residuos de metal de perforación, selladores antiguos o incrustaciones de carbono.
2. Enrosque el cuerpo de la sonda de acero inoxidable de 50 mm en el orificio de montaje a mano para eliminar los riesgos de roscado cruzado.
3. Conecte un multímetro digital externo a los puntos de prueba del bucle del Proximitor para observar la salida de voltaje activa durante el ajuste final de la profundidad.
4. Gire el barril de la sonda lentamente hasta que la validación del voltaje del entrehierro coincida con el índice de referencia de -10 VCC.
5. Bloquee firmemente la tuerca hexagonal externa contra la pared estructural de la máquina para preservar el entrehierro verificado bajo vibración de funcionamiento constante, y selle la unión coaxial contra la humedad utilizando cinta aislante auto-fusible.
