330130-080-02-05 Bently Nevada Serie Hoja de datos y manual técnico

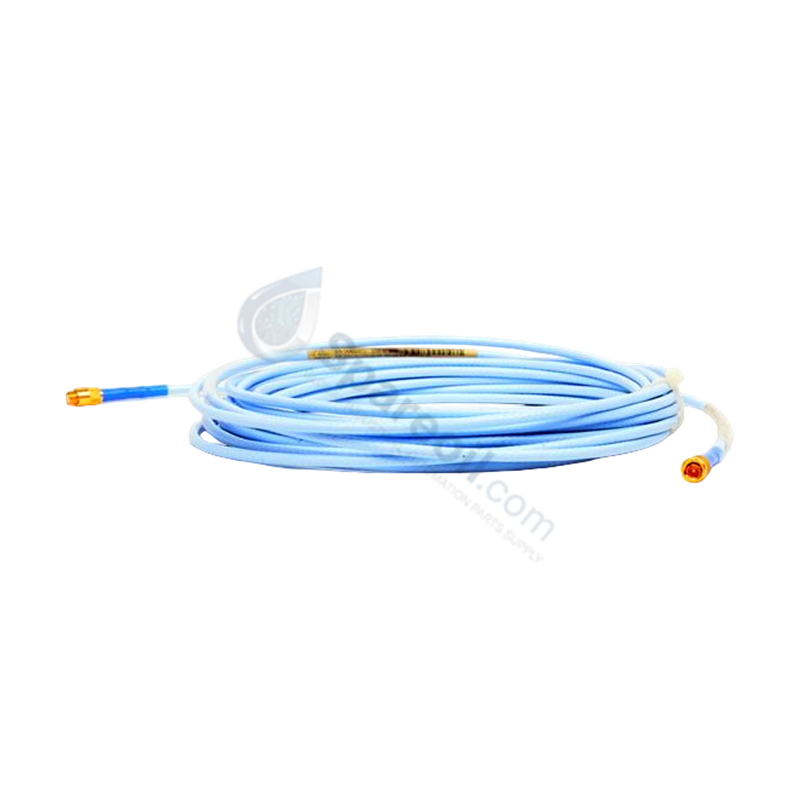

Bently Nevada 330130-080-02-05 Cable de Extensión Serie 3300 XL

Bently Nevada 330130-080-02-05 Cable de Extensión Serie 3300 XL

Disponibilidad: 10 Quedan en stock

El Bently Nevada 330130-080-02-05, también catalogado como el cable de extensión 330130, funciona como un componente de hardware dedicado para...

Código: 330130-080-02-05

Manufacturer: Bently Nevada
Product No.: 330130-080-02-05
Product Type: Sensores de Proximidad
Product Origin: USA
Payment:T/T, Western Union
Weight: 380g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

El Bently Nevada 330130-080-02-05, también catalogado como el cable de extensión 330130, funciona como un componente de hardware dedicado para la transmisión de señales de RF dentro de las plataformas del sistema de transductor 3300 XL. Proporciona la ruta de conexión de impedancia calibrada que une la punta de una sonda de proximidad a un sensor Proximitor remoto, facilitando el escalado de voltaje físico sin modificar los parámetros de capacitancia del bucle.

Desglose de sufijos y matriz de modelos

330130 - Modelo base: Cable de extensión estándar 3300 XL
-080 - Opción de longitud del cable: 8.0 metros (26.2 pies)
-02 - Opción de protector de conector y cable: Cable estándar con protectores de conector
-05 - Opción de aprobación de agencia: Aprobaciones CSA, ATEX, IECEx

Especificaciones de hardware

Parámetro	Especificación
Modelo	330130-080-02-05
Marca	Bently Nevada
Origen	Estados Unidos
Peso	3.0 kg (valor de paquete de clasificación de peso bruto de envío)
Dimensiones	8.0 m de longitud nominal de línea física
Temperatura de funcionamiento	-51 a +177 grados C umbral operativo nominal
Consumo de energía	0.0 W (arquitectura de bucle estructural pasivo)
Impedancia nominal	Configuración de línea coaxial adaptada de 75 ohmios
Blindaje protector	Excluido (configuración de funda flexible estándar)
Aprobaciones	Clasificaciones de seguridad intrínseca certificadas por CSA, ATEX, IECEx

Escalado de sonda de corrientes parásitas y validación de voltaje de espacio

Los parámetros eléctricos calibrados del cable de extensión 330130-080-02-05 se verifican para lograr una estricta uniformidad en las matrices de escalado de la sonda de corrientes parásitas. La geometría interna de 75 ohmios controla la falta de coincidencia de impedancia a lo largo de la línea de 8.0 metros. Esta consistencia eléctrica permite una validación adecuada del voltaje de espacio, apuntando a líneas base nominales de -10 VCC, evitando que la atenuación de la señal o la caída de alta frecuencia distorsionen las métricas dinámicas de la dinámica del rotor en tiempo real.

Preguntas frecuentes

P: ¿Qué función específica realiza la opción de protector de conector -02 en este conjunto?

R: Los protectores de conector proporcionan aislamiento ambiental sobre las uniones coaxiales, bloqueando la humedad y los contaminantes mientras evitan fallas de conexión a tierra de metal desnudo contra cajas de terminales cercanas o canales estructurales de diseño.

P: ¿Se puede utilizar este cable de 8.0 metros con cualquier longitud aleatoria de sonda de proximidad?

R: No. El bucle total debe coincidir con las restricciones de calibración fijas del sensor Proximitor (típicamente 9.0 metros de longitud total del sistema cuando se utiliza un cable de 8.0 metros combinado con una sonda de 1.0 metro). La falta de coincidencia de longitudes cambia la capacitancia del sistema e invalida la calibración física.

Pautas de instalación en campo

Verifique que la longitud del cable de extensión se corresponda exactamente con los requisitos de configuración de la sonda de proximidad 3300 XL y el módulo sensor Proximitor correspondientes.
Observe los parámetros estándar de radio de curvatura durante la instalación para evitar el colapso del espaciado dieléctrico interno del núcleo coaxial de 75 ohmios.
Asegúrese de que los protectores de conector integrados estén completamente bloqueados y asentados a través de la unión de conexión para preservar el aislamiento del circuito antes de la colocación final del cable.
Separe los tendidos de cableado de señal de la proximidad a las líneas de alimentación de corriente alterna utilizando canales de conducto de acero con conexión a tierra dedicados para mantener la supresión de la diafonía.
