330730-040-00-CN Bently Nevada 3300 XL Hoja de datos y manual técnico

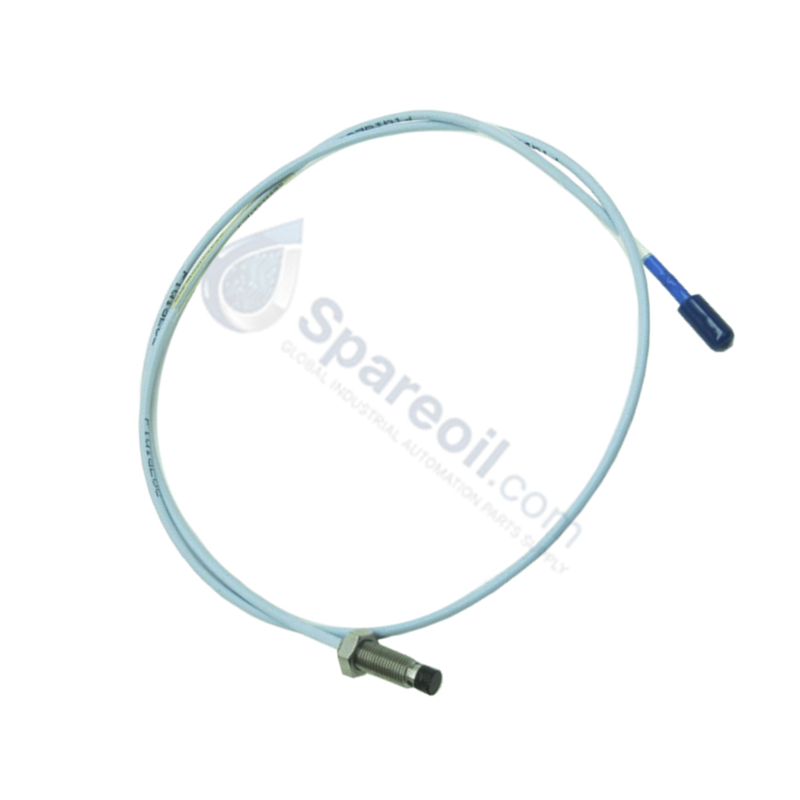

Bently Nevada 330730-040-00-CN Cable de extensión 3300 XL de 11 mm

Bently Nevada 330730-040-00-CN Cable de extensión 3300 XL de 11 mm

Disponibilidad: 10 Quedan en stock

El Bently Nevada 330730-040-00-CN, también catalogado como el cable de extensión 330730 3300 XL de 11 mm, funciona como un...

Código: 330730-040-00-CN

Manufacturer: Bently Nevada
Product No.: 330730-040-00-CN
Product Type: Sensores de Proximidad
Product Origin: USA
Payment:T/T, Western Union
Weight: 420g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

El Bently Nevada 330730-040-00-CN, también catalogado como el cable de extensión 330730 3300 XL de 11 mm, funciona como un componente de hardware dedicado para la transmisión de señales analógicas de alta frecuencia entre sondas de proximidad y sensores Proximitor dentro de las redes del sistema de protección de maquinaria 3500. Conduce la excitación de campo de CA de alta frecuencia y devuelve señales de voltaje de espacio y vibración de CC/CA diferenciales a través de la interfaz de la sonda física sin atenuación de la señal.

Desglose de sufijos y matriz de modelos

Las opciones de pedido para la estructura del cable de extensión 330730-040-00-CN se definen de la siguiente manera:

330730: Designación del modelo base para cable de extensión 3300 XL de 11 mm.
040: Opción de longitud del cable: 4.0 metros (13.1 pies).
00: Opción de conector y cable: Construcción de cable estándar con conectores coaxiales en miniatura.
CN: Opción de aprobación de agencia: Aprobaciones ATEX/IECEx y NEPSI china para instalación en áreas peligrosas.

Especificaciones de hardware

Parámetro	Especificación
Modelo	330730-040-00-CN
Marca	Bently Nevada
Origen	Estados Unidos
Peso	0.42 kg
Dimensiones	4.0 m de longitud, compatible con sistema de 11 mm
Temperatura de funcionamiento	-51 grados C a +177 grados C
Consumo de energía	Medios físicos pasivos (0 W)
Longitud del sistema	Cable de 4.0 m (configurado para un ajuste total del sistema de 5.0 m o 9.0 m)
Capacitancia	69.9 pF/m típico
Construcción del cable	Coaxial de 75 ohmios, cubierta exterior de etileno propileno fluorado (FEP)
Tipo de conector	Conectores coaxiales en miniatura ClickLock
Aprobaciones para áreas peligrosas	ATEX, IECEx, NEPSI (Zona 0/1, Ex ia IIC T4...T1 Ga)

Validación del voltaje de espacio y estabilidad de la señal de corriente de Foucault

El cable de extensión 330730 mantiene una estrecha coincidencia de impedancia eléctrica (75 ohmios nominales) para preservar la linealidad de la calibración de la sonda de corriente de Foucault en todo el rango de funcionamiento. La capacitancia de cable adaptada garantiza una conversión precisa del desplazamiento de la punta de la sonda en cambios de voltaje proporcionales (típicamente 3.94 V/mm o 100 mV/mil para sistemas de 11 mm).

Durante la configuración de campo, la validación del voltaje de espacio requiere verificar un sesgo nominal de la sonda cercano a -10 VCC en la posición lineal de escala media cuando se conecta a un sensor Proximitor 3300 XL. La capa de aislamiento de FEP limita las fugas dieléctricas y la degradación de la supresión de diafonía en entornos de alta interferencia electromagnética (EMI).

Preguntas frecuentes

P: ¿Se puede acortar o empalmar el cable 330730-040-00-CN en el campo?

R: No. El empalme o la alteración de la longitud alteran la capacitancia y la resistencia totales del sistema, lo que destruye la curva de calibración de fábrica del sensor Proximitor 3300 XL y causa errores significativos de factor de escala en las lecturas de espacio y vibración.

P: ¿Cuál es el procedimiento correcto para asegurar los conectores coaxiales ClickLock?

R: Alinee los pines del conector, presione firmemente hasta que se active el clic táctil y aplique un ajuste manual más 1/8 de vuelta. No use alicates ni herramientas de torsión excesiva, ya que el estrés mecánico excesivo deforma los pines de contacto internos chapados en oro.

Pautas de instalación en campo

Inspeccione la cubierta exterior de FEP del cable y los conectores coaxiales ClickLock en busca de suciedad, humedad o daños mecánicos antes de la instalación.
Pase el cable a través de conductos eléctricos o bandejas de cables dedicados, manteniendo un radio de curvatura mínimo de 25.4 mm (1.0 pulg.) para evitar la deformación del blindaje coaxial.
Mantenga el cable de extensión aislado de líneas eléctricas de alto voltaje y cableado de salida de unidades de frecuencia variable (VFD) por al menos 300 mm para evitar la diafonía inductiva.
Enrosque los conectores ClickLock hasta que estén completamente asentados. Aplique cinta autofusible de silicona o protectores de conector sobre la unión si está expuesto a aceite o salpicaduras de líquidos.
Verifique el voltaje de polarización del espacio del sistema de la sonda usando un multímetro digital en los terminales del sensor Proximitor; la lectura objetivo debe ser aproximadamente -10.0 VCC cuando el eje de la máquina está centrado en su holgura de cojinete.
Conecte el blindaje del cable a la toma de tierra del instrumento designada solo en la carcasa del sensor Proximitor. Mantenga el aislamiento de tierra en el extremo de la sonda para evitar bucles de tierra.
