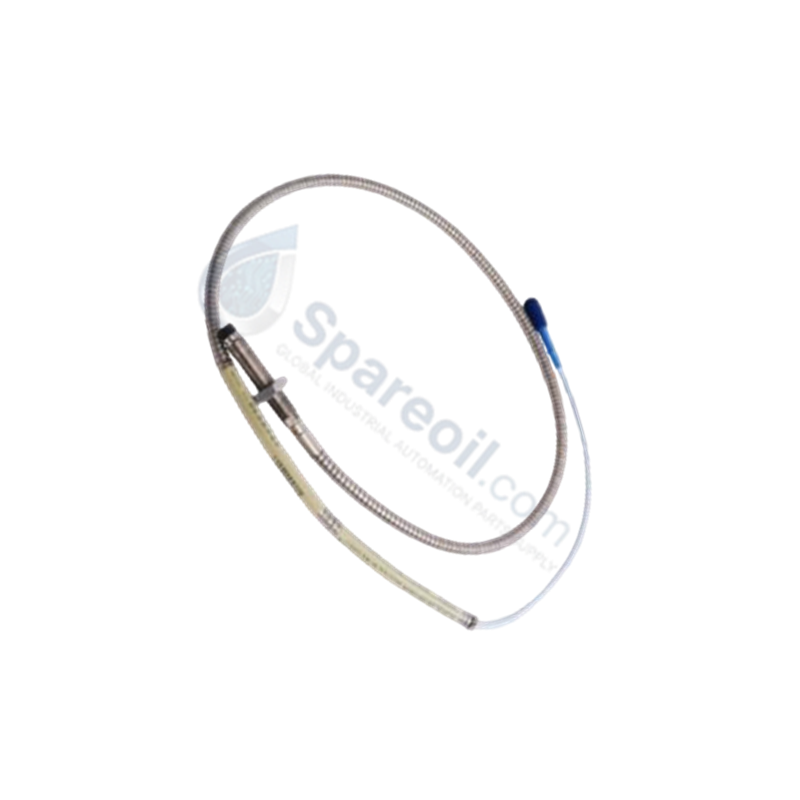

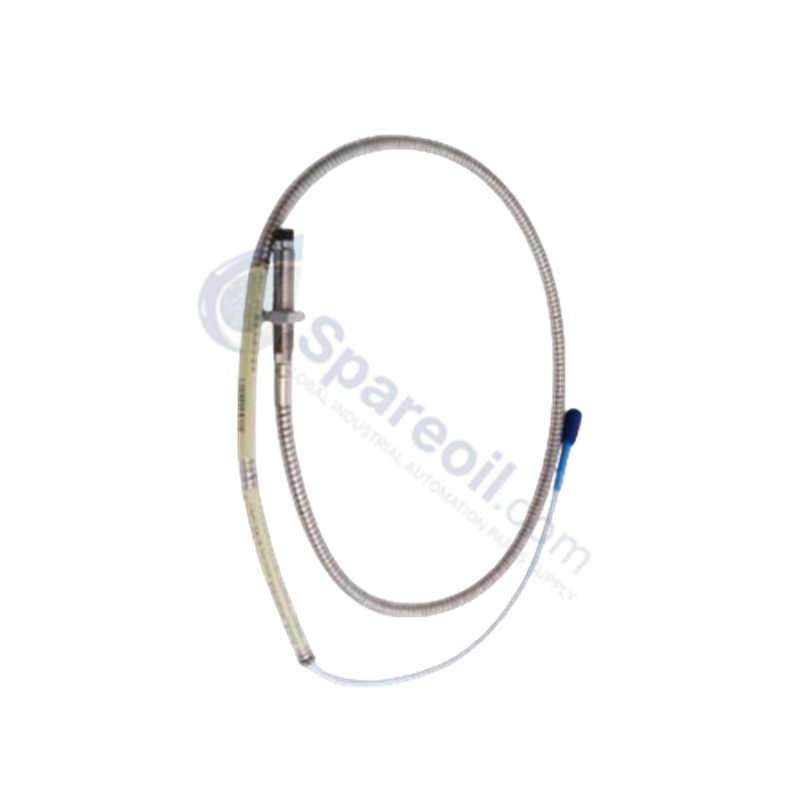

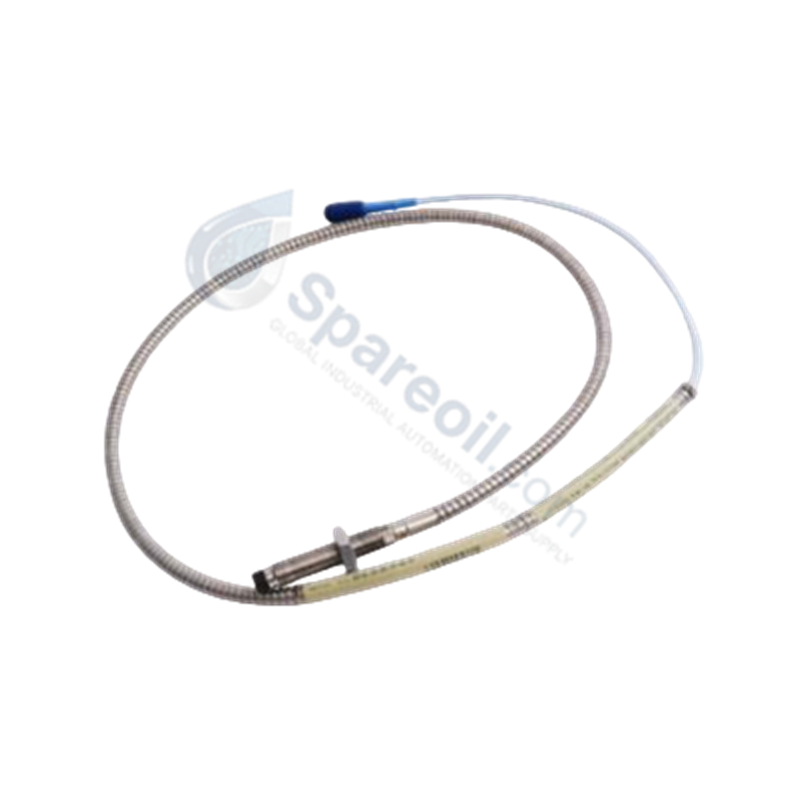

El Bently Nevada 330730-040-03-00, también catalogado como Cable de Extensión 330730, funciona como un componente de hardware dedicado para la transmisión de señales analógicas de alta frecuencia entre sondas de proximidad y sensores Proximitor dentro de redes del Sistema de Protección de Maquinaria 3500. Conduce señales de excitación de RF y procesa señales de vibración de CA y de espacio de CC diferencial sin cambio de fase ni reflexión de línea.

Desglose de Sufijos y Matriz de Modelos

El desglose de sufijos para el código de pedido 330730-040-03-00 se estructura de la siguiente manera:

  • 330730: Designación del modelo base para el cable de extensión 3300 XL de 11 mm.
  • 040: Opción de longitud del cable – 4,0 metros (13,1 pies).
  • 03: Opción de conector y cable – Cable blindado con protector de conector.
  • 00: Opción de aprobación de agencia – No requerida.

Especificaciones de Hardware

Parámetro Especificación
Modelo 330730-040-03-00
Marca Bently Nevada
Origen Estados Unidos
Peso 0,14 kg (Peso de envío: 1,5 kg)
Dimensiones Cable de 4,0 m de longitud, sistema de transductor estándar de 11 mm
Temperatura de funcionamiento -51 °C a +177 °C
Consumo de energía Medio físico pasivo (0 W)
Longitud del sistema Cable de 4,0 m (configurado para una coincidencia de sistema total de 5,0 m o 9,0 m)
Tamaño de objetivo recomendado Objetivo plano de 30,5 mm (1,2 pulg.) de diámetro
Blindaje del cable Blindaje flexible de acero inoxidable con protector de conector
Tipo de interfaz Conectores coaxiales en miniatura con mecanismo de bloqueo

Escalado de Sondas de Corrientes Parásitas y Análisis de Dinámica del Rotor

El cable de extensión 330730-040-03-00 mantiene valores de capacitancia calibrados para preservar el escalado lineal de la sonda de corrientes parásitas (respuesta de salida de 3,94 V/mm o 100 mV/mil) cuando se combina con sondas 3300 XL de 11 mm. La coincidencia de la longitud del sistema mantiene la velocidad de fase de la señal exacta, esencial para el seguimiento de la dinámica del rotor a alta velocidad y los cálculos del ángulo de fase.

Durante la instalación y verificación en campo, la validación del voltaje de espacio apunta a una lectura nominal de -10 VCC en los terminales de salida del Proximitor cuando el objetivo de la sonda se encuentra dentro de la banda de medición lineal. El blindaje protector y el manguito exterior del conector eliminan la contaminación ambiental y mantienen la supresión de diafonía a lo largo de las densas bandejas de cables.

Preguntas Frecuentes

P: ¿La adición del protector de conector (opción -03) cambia los requisitos de instalación eléctrica?

R: No. El protector de conector proporciona blindaje físico contra contaminantes ambientales y aceite, pero los requisitos de aislamiento eléctrico siguen siendo idénticos. El blindaje debe flotar en el extremo de la sonda y conectarse a tierra solo en la carcasa del sensor Proximitor.

P: ¿Se puede cortar la longitud del cable en el campo si 4,0 m es más largo de lo requerido?

R: No. Cortar o alterar la longitud del cable altera la resistencia y capacitancia total del sistema, lo que invalida la calibración de fábrica e induce errores de factor de escala en las mediciones de desplazamiento y vibración.

Directrices de Instalación en Campo

  1. Inspeccione la cubierta exterior de FEP del cable, el blindaje y los sellos del conector en busca de cortes o daños mecánicos antes de la instalación.
  2. Encamine el cable blindado a través de las canalizaciones de instrumentos designadas, manteniendo un radio de curvatura estático mínimo de 38,1 mm (1,5 pulg.).
  3. Asegure una distancia de separación mínima de 300 mm de las líneas eléctricas y el cableado de campo del VFD para eliminar el acoplamiento de ruido inductivo.
  4. Una los conectores coaxiales de forma segura hasta que el mecanismo de bloqueo encaje completamente; deslice el protector de conector integrado sobre la unión para sellar la humedad y los fluidos.
  5. Verifique la validación del voltaje de espacio midiendo el sesgo de CC en los terminales del sensor Proximitor; verifique que la lectura se acerque a -10,0 VCC en el espacio mecánico a medio recorrido.
  6. Conecte el blindaje del cable exclusivamente a la tierra del instrumento del sistema en la caja del Proximitor, asegurando que no se formen caminos a tierra en la unión de la sonda.
