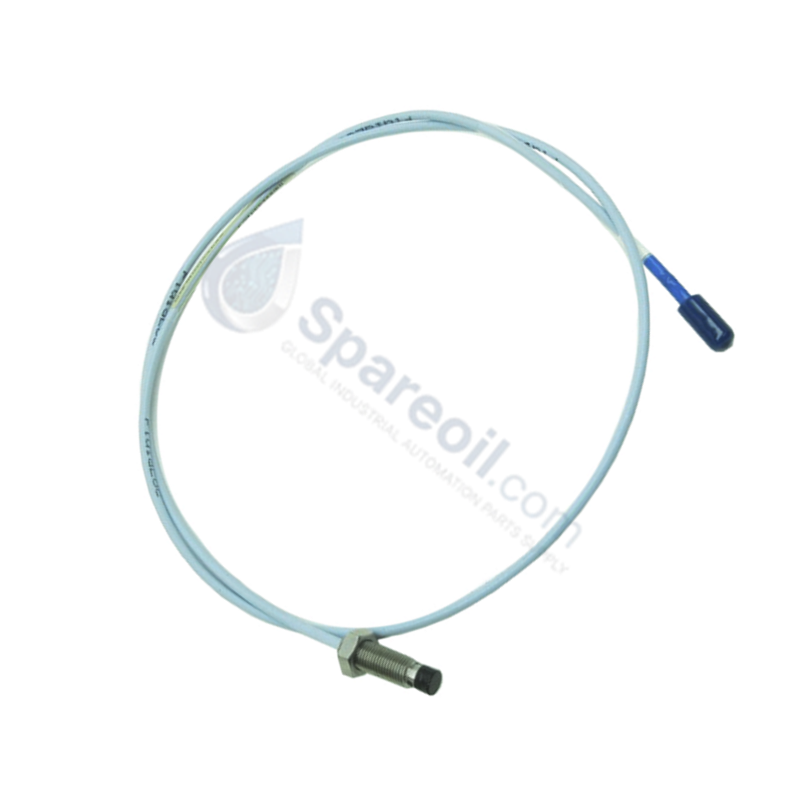

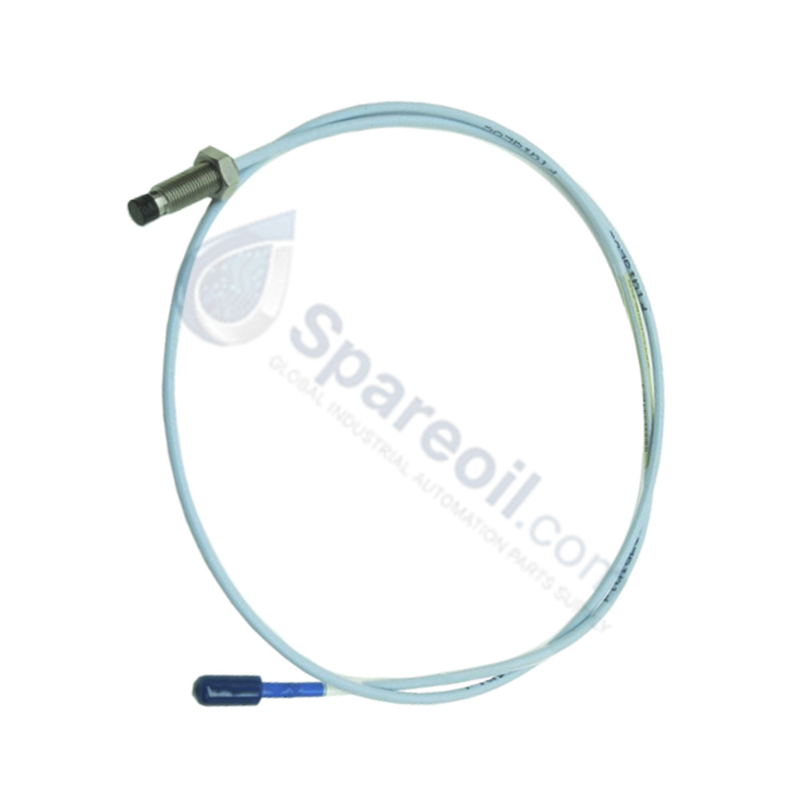

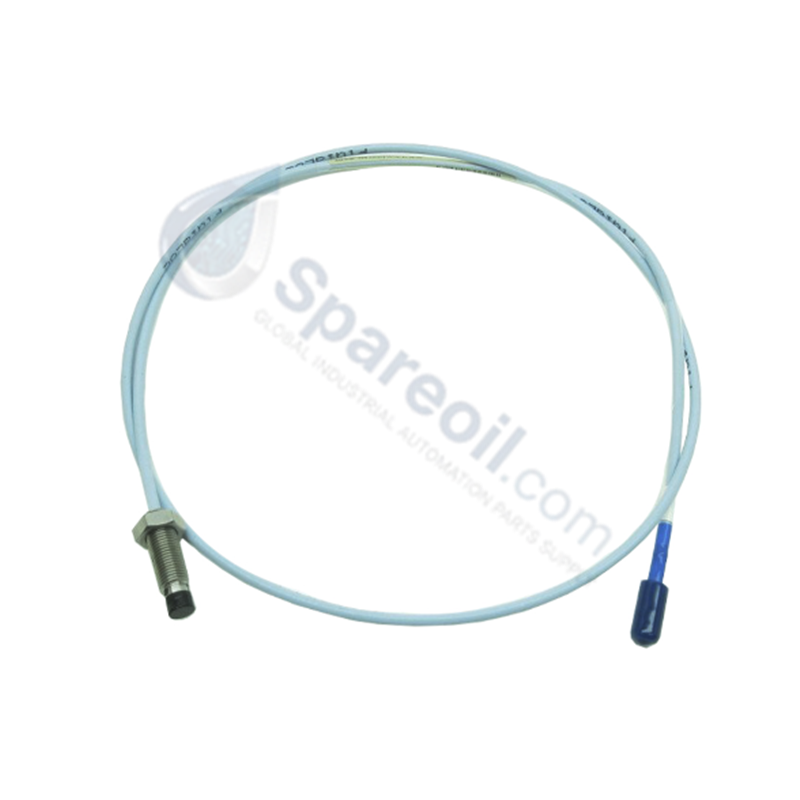

Configurado para la transmisión de señales de alta frecuencia entre sondas de proximidad y sensores Proximitor en redes del sistema de protección de maquinaria 3500, el Bently Nevada 330854-040-24-05 (cable de extensión 330854) proporciona una ejecución física/eléctrica directa. Conduce señales de excitación de RF y devuelve vibración dinámica de CA junto con voltajes de posición de espacio de CC a través de la interfaz del transductor sin introducir retardo de fase o atenuación.

Desglose de sufijos y matriz de modelos

Las opciones de pedido para el cable de extensión 330854-040-24-05 definen las certificaciones físicas, ambientales y de áreas peligrosas:

  • 330854: Designación del modelo base para el cable de extensión de 25 mm 3300 XL.
  • 040: Opción de longitud de cable – 4,0 metros (13,1 pies).
  • 24: Opción de blindaje y cable – Cable FluidLoc de alta temperatura.
  • 05: Opción de aprobación de agencia – Aprobaciones múltiples (certificaciones de área peligrosa CSA, ATEX, IECEx).

Especificaciones del hardware

Parámetro Especificación
Modelo 330854-040-24-05
Marca Bently Nevada
Origen Estados Unidos
Peso 0,140 kg (Peso de envío: 1,5 kg)
Dimensiones 8,89 cm x 11,7 cm x 24,1 cm (Dimensiones del paquete/carrete, longitud del cable de 4,0 m)
Temperatura de funcionamiento -35 °C a +200 °C (-31 °F a +392 °F)
Consumo de energía Medio físico pasivo (0 W)
Capacitancia del cable 69,9 pF/m (21,3 pF/ft) típico
Material del cable Cable triaxial de 75 ohmios, con aislamiento de perfluoroalcoxietileno (PFA) FluidLoc
Tipo de conector Conectores coaxiales miniatura ClickLock

Validación del voltaje de espacio y supresión de la diafonía

El cable de extensión 330854-040-24-05 mantiene una estrecha tolerancia de capacitancia de 69,9 pF/m para preservar la escala lineal de la sonda de corriente de Foucault en amplios rangos de desplazamiento operativo. La adaptación de impedancia de precisión evita el desplazamiento en la frecuencia del circuito oscilador del Proximitor, asegurando una traducción precisa de la holgura del objetivo en valores dinámicos de vibración y posición.

Durante la puesta en servicio en campo, la validación del voltaje de espacio requiere verificar las señales de línea de base de salida contra los niveles objetivo de -10 VCC en los terminales del Proximitor cuando el eje descansa en equilibrio mecánico estático. El diseño de barrera interna de FluidLoc evita la migración capilar de fluido a lo largo del núcleo interior, protegiendo la pureza de la señal y la supresión de la diafonía entre canales de sonda ortogonales muy espaciados en carcasas de cojinetes turbulentas.

Preguntas frecuentes

P: ¿Se puede cortar el cable 330854-040-24-05 en campo para adaptarlo a longitudes de conducto precisas?

R: No. La alteración de la longitud física cambia la capacitancia y la resistencia total del sistema, lo que destruye el ajuste de calibración de fábrica, altera la escala de la sonda de corriente de Foucault y crea errores de factor de escala durante la validación del voltaje de espacio.

P: ¿Cómo se comporta la cubierta del cable de PFA FluidLoc en entornos de alta temperatura?

R: El aislamiento de PFA y la construcción FluidLoc soportan temperaturas ambiente de hasta +200 °C mientras mantienen una barrera de fluido que evita que los aceites sintéticos calientes y la humedad penetren en el núcleo triaxial interior.

Directrices de instalación en campo

  1. Inspeccione la cubierta de PFA, los conectores coaxiales miniatura ClickLock y las superficies de contacto de los pines en busca de suciedad o abrasión mecánica antes de la instalación.
  2. Tienda el cable a través de conductos metálicos dedicados o bandejas de cables, asegurando un radio de curvatura estático mínimo de 25,4 mm (1,0 pulg.).
  3. Mantenga una separación física mínima de 300 mm entre el cable de extensión y las líneas de motor de CA de alto voltaje o los cables de salida de variadores de frecuencia (VFD).
  4. Alinee los conectores coaxiales ClickLock, presione firmemente hasta que el anillo de bloqueo se enganche y coloque una bota protectora sobre la unión para sellar la humedad.
  5. Realice la validación del voltaje de espacio en los terminales de salida del Proximitor con un multímetro digital para confirmar que el voltaje de línea de base lee aproximadamente -10 VCC en condiciones de eje estático.
  6. Conecte el blindaje del cable exclusivamente a la toma de tierra del instrumento en el lado del rack del Proximitor. Deje el blindaje flotante en el lado de la sonda para evitar bucles de tierra.
