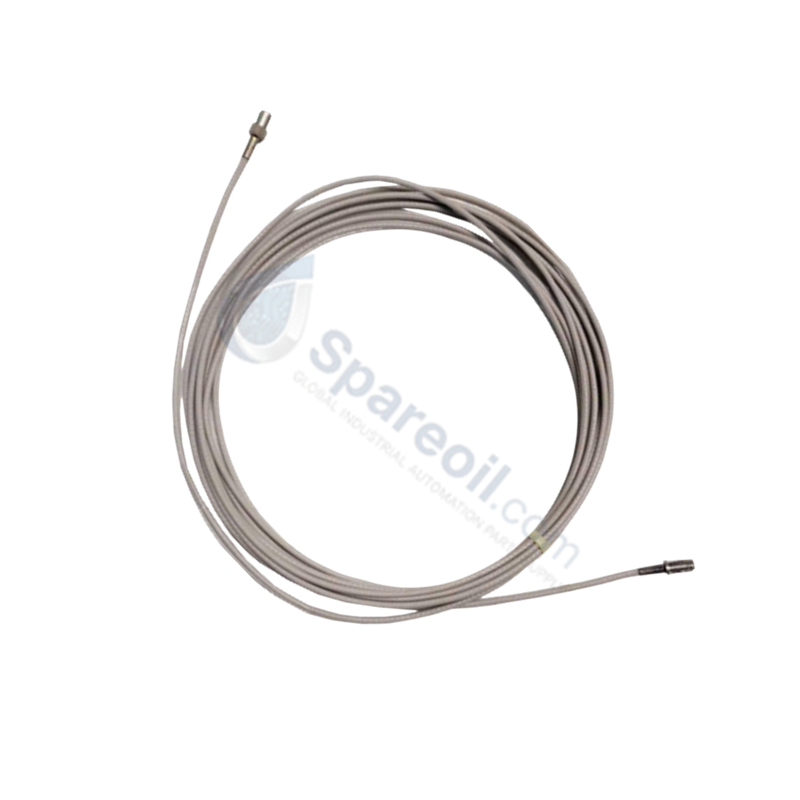

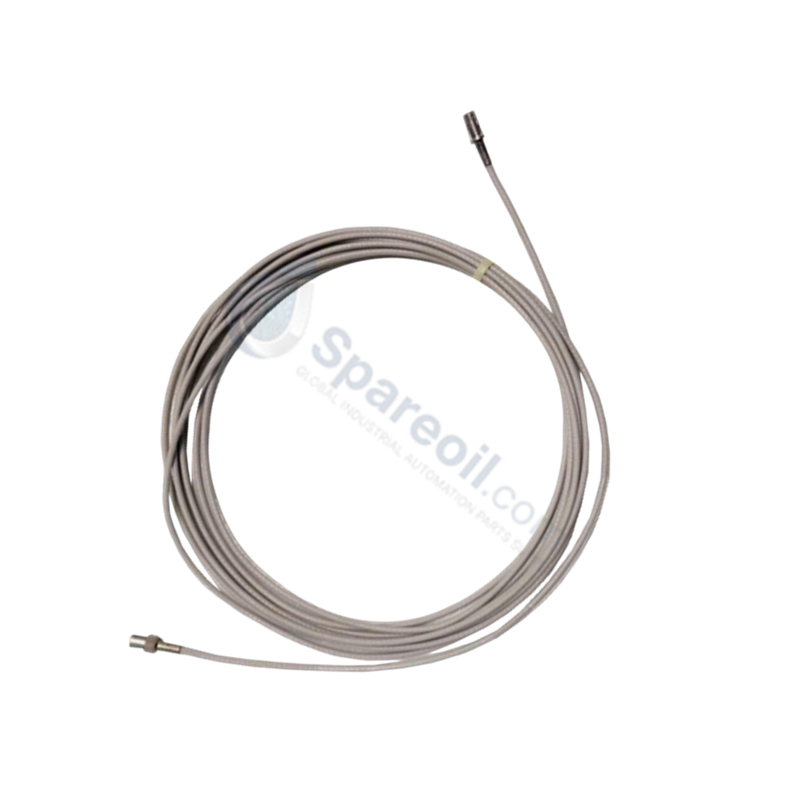

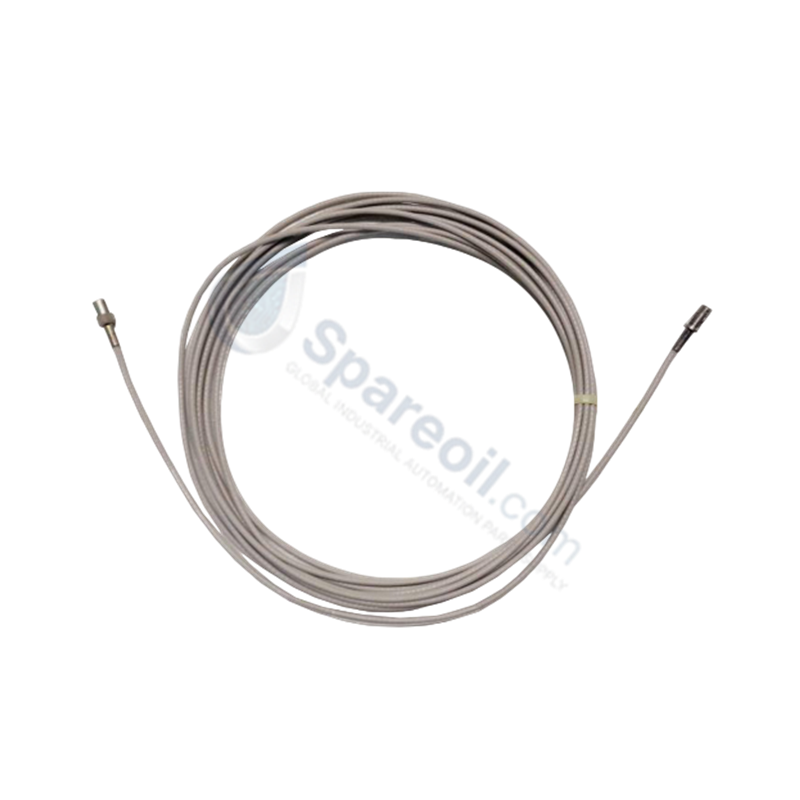

Bently Nevada 330930-060-01-CN Cable de extensión estándar 3300 XL

Disponibilidad: 10 Quedan en stock

El Bently Nevada 330930-060-01-CN, también catalogado como cable de extensión 330930, funciona como un componente de hardware dedicado para la...

Código: 330930-060-01-CN

Manufacturer: Bently Nevada
Product No.: 330930-060-01-CN
Product Type: Cables de extensión
Product Origin: USA
Payment:T/T, Western Union
Weight: 1500g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

El Bently Nevada 330930-060-01-CN, también catalogado como cable de extensión 330930, funciona como un componente de hardware dedicado para la transmisión de señales de alta frecuencia dentro de los sistemas de transductores de proximidad 3300 XL. Conduce señales dinámicas de fase y amplitud de RF entre la sonda de proximidad y el sensor Proximitor sin degradación de la señal.

Desglose de sufijos y matriz de modelos

Código de opción	Designación	Valor de parámetro / Descripción de opción
330930	Modelo base	Cable de extensión estándar 3300 XL
-060	Opción de longitud del cable	6.0 metros (19.7 pies)
-01	Opción de conector y cable	Con blindaje de acero inoxidable, con cubierta de FEP
-CN	Opción de aprobación de agencia	Aprobaciones específicas de cada país (cumplimiento regional de China/Asia-Pacífico)

Especificaciones de hardware

Parámetro	Especificación
Modelo	330930-060-01-CN
Modelo base	330930
Marca	Bently Nevada
Serie	3300 XL
Tipo de producto	Cable de extensión estándar
Origen	EE. UU.
Longitud del cable	6.0 metros (19.7 pies)
Tipo de blindaje / cubierta	Blindaje flexible de acero inoxidable con cubierta exterior de fluoruro de etileno propileno (FEP)
Aprobaciones de agencia	Específicas del país (opción CN)
Peso neto calculado	0.27 kg (0.045 kg/m)
Peso de envío	1.5 kg
Capacitancia / impedancia del sistema	Coincide con las especificaciones del circuito de entrada del sensor y la sonda 3300 XL Proximitor
Rango de temperatura de funcionamiento	Clasificación de campo estándar 3300 XL (-51 a +177 grados C para entornos de temperatura extendida)

Calibración de la sonda de corriente de Foucault y validación de la trayectoria de la señal

El cable de extensión 330930 mantiene un control de tolerancia estricto sobre la capacitancia y la inductancia del núcleo interno para garantizar una calibración precisa de la sonda de corriente de Foucault en todo el sistema del transductor. La falta de coincidencia de impedancia en el cableado de extensión altera el voltaje de portadora de RF suministrado por el sensor Proximitor, lo que afecta directamente el factor de escala de salida de 200 mV/mil (7.87 V/mm) o 100 mV/mil. La calibración precisa de la longitud de la línea verifica la validación del voltaje de brecha objetivo de -10 VCC en posiciones nominales de brecha central, lo que evita la atenuación de la señal y los problemas de supresión de diafonía en racks densos de monitoreo de maquinaria que monitorean la dinámica del rotor.

Preguntas frecuentes

P: ¿Cómo afecta la selección de la longitud del cable a la sintonización general del sistema de transductor de proximidad 3300 XL?

R: La longitud total del sistema (sonda más cable de extensión) debe coincidir con la especificación de longitud total del sistema del sensor Proximitor 3300 XL (generalmente 5.0 metros o 9.0 metros en total). La instalación de un cable de extensión de 6.0 metros requiere el emparejamiento con una sonda de 1.0 metro o 3.0 metros, dependiendo de la calibración del sensor objetivo de 5 metros o 9 metros.

P: ¿Qué protección ofrece la configuración de blindaje opcional -01 en entornos de campo severos?

R: El blindaje flexible de acero inoxidable proporciona una alta resistencia mecánica al aplastamiento y a la tracción, mientras que la cubierta exterior de FEP sella el blindaje metálico contra la exposición a productos químicos corrosivos, la entrada de humedad y la abrasión.

P: ¿Por qué son fundamentales el ajuste de par correcto del conector y el aislamiento durante la instalación?

R: Los conectores coaxiales en miniatura sueltos o contaminados introducen resistencia en serie y degradación capacitiva, lo que desvía la lectura de voltaje de brecha de -10 VCC de referencia y distorsiona la transmisión de la señal de vibración de alta frecuencia.

Pautas de instalación en campo

Inspeccione los conectores coaxiales en miniatura macho y hembra en busca de contaminación, humedad o desviación física de los pines antes de acoplarlos. Límpielos con limpiador de contactos si es necesario.
Apriete los conectores coaxiales a mano y luego aplique un par de apriete con los dedos o use el protector/llave de conector recomendado por el fabricante para asegurar la conexión roscada sin apretar demasiado.
Instale protectores de conector de silicona o cubiertas de goma sobre la unión acoplada para evitar la penetración de humedad y los bucles de tierra causados por el contacto del blindaje con el acero estructural.
Mantenga un radio de curvatura mínimo de 25 mm (1.0 pulgada) para el cableado de extensión blindado durante el tendido para evitar que se doble el blindaje flexible interno de acero inoxidable o que se dañe el núcleo coaxial interno.
Asegure el tendido del cable a lo largo de las bandejas de conductos estructurales utilizando bridas de acero inoxidable. No aplaste la cubierta exterior de FEP. Asegúrese de que el blindaje del cable esté aislado de tierra, excepto a través del punto de conexión a tierra de la carcasa del Proximitor previsto.
