Módulo de pinza de resorte Yokogawa ATD5A-00 completamente nuevo

Módulo de pinza de resorte Yokogawa ATD5A-00 completamente nuevo | Envío rápido

Disponibilidad: 99 Quedan en stock

Descripción general del producto El Yokogawa ATD5A-00 S1 funciona como un adaptador de interfaz de cable KS de alta precisión...

Código: ATD5A-00

Manufacturer: Yokogawa
Product No.: ATD5A-00
Product Type: Interfaces de cable KS
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Descripción general del producto

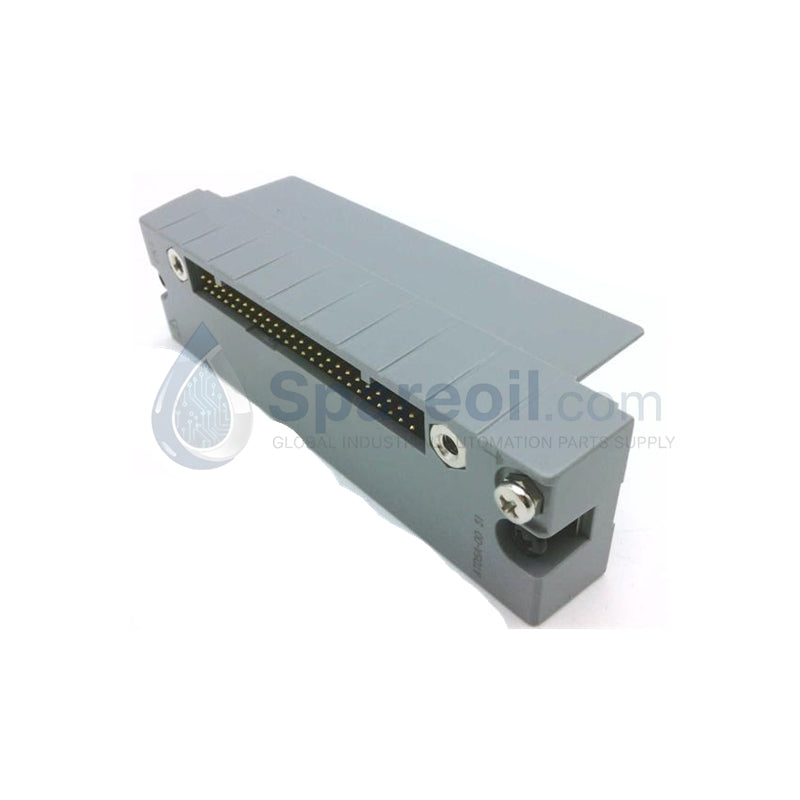

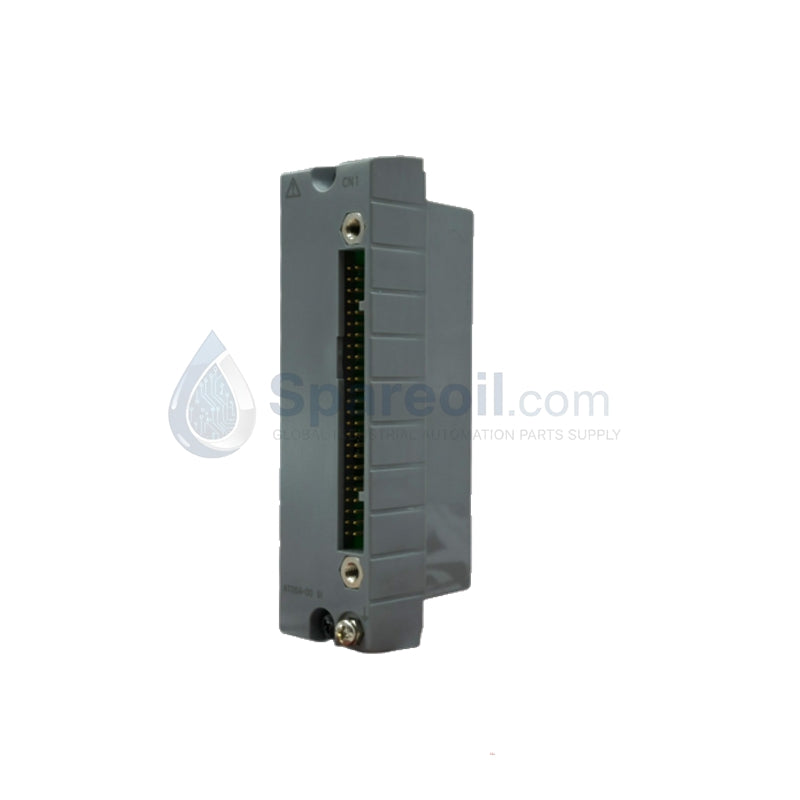

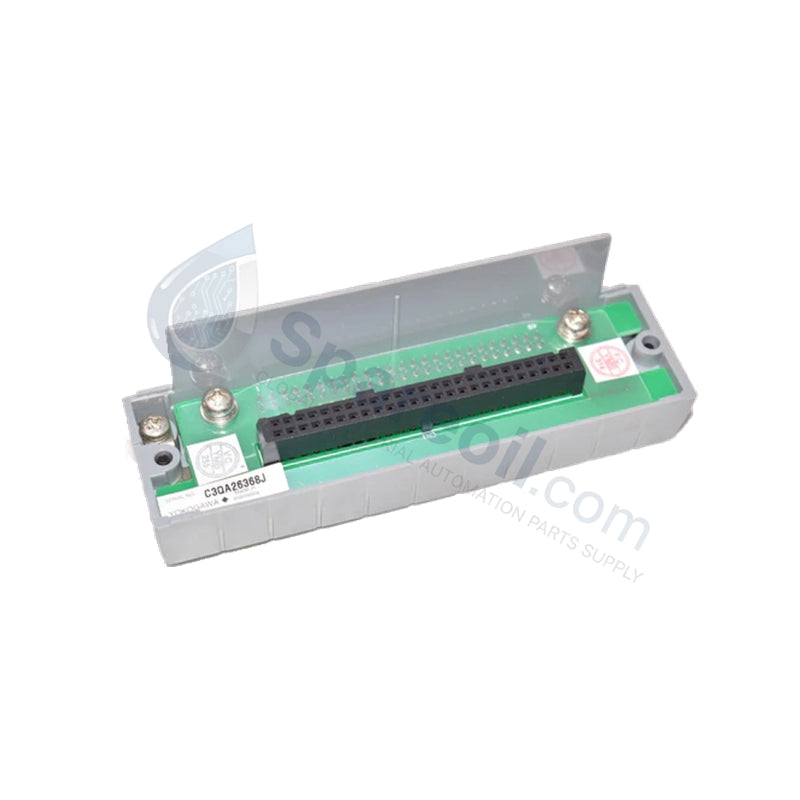

El Yokogawa ATD5A-00 S1 funciona como un adaptador de interfaz de cable KS de alta precisión y un bloque de terminales de presión. Conecta el cableado de campo directamente a los módulos de E/S CENTUM VP de Yokogawa, como el ADV551-P10. Esta unidad reemplaza los terminales de tornillo tradicionales con un mecanismo de resorte de alta tensión, asegurando un contacto eléctrico permanente en entornos industriales exigentes. Los ingenieros utilizan el ATD5A-00 para eliminar la intermitencia de la señal causada por la vibración mecánica, al tiempo que maximizan la densidad del gabinete.

Estado: 100% Nuevo y Original.

Especificaciones técnicas

El ATD5A-00 utiliza materiales anticorrosión y aislamiento de alta rigidez dieléctrica para mantener la integridad de la señal en 32.6 mm de espacio de riel.

Parámetro	Especificación
Tipo de Interfaz	Interfaz de Cable KS / Abrazadera de Presión
Voltaje Nominal	250 V CA/CC
Corriente Nominal	5 A por canal
Resistencia de Aislamiento	≥ 500 MΩ @ 100 V CC
Rigidez Dieléctrica	2000 V CA (1 minuto)
Compatibilidad de Cables	0.2 – 2.5 mm² (Sólido o Trenzado)
Temperatura de Funcionamiento	-20°C a +70°C
Dimensiones	114 × 32.6 × 38.8 mm
Montaje	Riel DIN Estándar

Desglose del número de pieza: Serie ATD5A

La codificación alfanumérica de Yokogawa define la estructura del terminal y la revisión del hardware.

ATD5A: Serie base para bloques de terminales de presión (interfaz de cable KS).
-00: Configuración estándar para terminación de campo de E/S general.
S1 / S2: Códigos de estilo que indican iteraciones específicas de diseño de hardware (S1 representa la revisión estándar principal).

Ventajas de ingeniería

Fijación resistente a las vibraciones: La abrazadera de presión de resorte integrada mantiene una fuerza constante sobre el conductor. Este diseño evita el aflojamiento de los terminales, un punto de fallo común en entornos con maquinaria rotativa pesada o actividad sísmica.
Cableado rápido sin herramientas: Los técnicos insertan los cables directamente en el mecanismo de presión, lo que reduce significativamente el tiempo de puesta en marcha. Este enfoque sin tornillos elimina el riesgo de apretar demasiado o dañar los delicados hilos de cobre.
Huella ultracompacta: Con una profundidad de solo 38.8 mm y un ancho de 32.6 mm, el ATD5A-00 cabe en gabinetes poco profundos y racks de agrupamiento de alta densidad donde los bloques tradicionales no caben.
Integración perfecta de módulos: Diseñado específicamente para el ecosistema CENTUM VP, este adaptador se acopla perfectamente con los cables de la serie KS. Esta sinergia de hardware reduce la impedancia y asegura una transmisión de señal limpia tanto para bucles digitales como analógicos.

Preguntas frecuentes

P: ¿Se puede utilizar el ATD5A-00 como módulo de E/S independiente?

R: No. El ATD5A-00 es una interfaz de terminal pasiva. Proporciona el punto de conexión físico entre los instrumentos de campo y los módulos de E/S activos (como el ADV551). No realiza procesamiento lógico ni conversión de señales.

P: ¿Cuál es el beneficio del código de estilo S1 sobre los bloques de terminales estándar?

R: El código de estilo S1 garantiza el cumplimiento con los últimos estándares de fabricación de Yokogawa para la serie CENTUM VP, garantizando una compatibilidad total con los cables KS actuales y las asignaciones de pines de los módulos de E/S modernos.

P: ¿Es necesario usar punteras con el ATD5A-00?

R: Si bien la abrazadera de resorte asegura eficazmente el cable trenzado desnudo, recomendamos usar punteras para cables de 2.5 mm² para garantizar la instalación más limpia y evitar que los hilos sueltos causen cortocircuitos en diseños de alta densidad.

P: ¿Esta unidad maneja voltajes tanto de CA como de CC?

R: Sí. El ATD5A-00 soporta hasta 250 V en configuraciones de CA y CC, lo que lo hace versátil para varios requisitos de alimentación de dispositivos de campo.
