Hoja de datos y manual técnico de CP332D Yokogawa CENTUM VP

Sistema de control CENTUM VP | Módulo de CPU Yokogawa CP332D

Sistema de control CENTUM VP | Módulo de CPU Yokogawa CP332D

Disponibilidad: 10 Quedan en stock

Módulo de CPU Yokogawa CP332D Estilo S1 Configurado para la ejecución lógica de alta velocidad en plataformas CENTUM VP, el...

Código: CP332D

Manufacturer: Yokogawa
Product No.: CP332D
Product Type: Procesadores de CPU
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

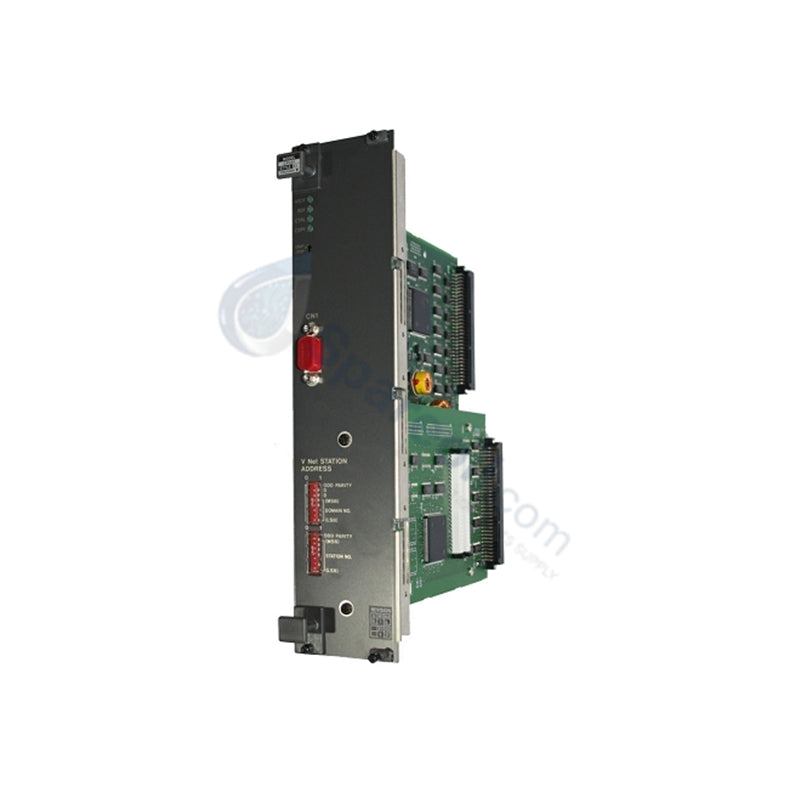

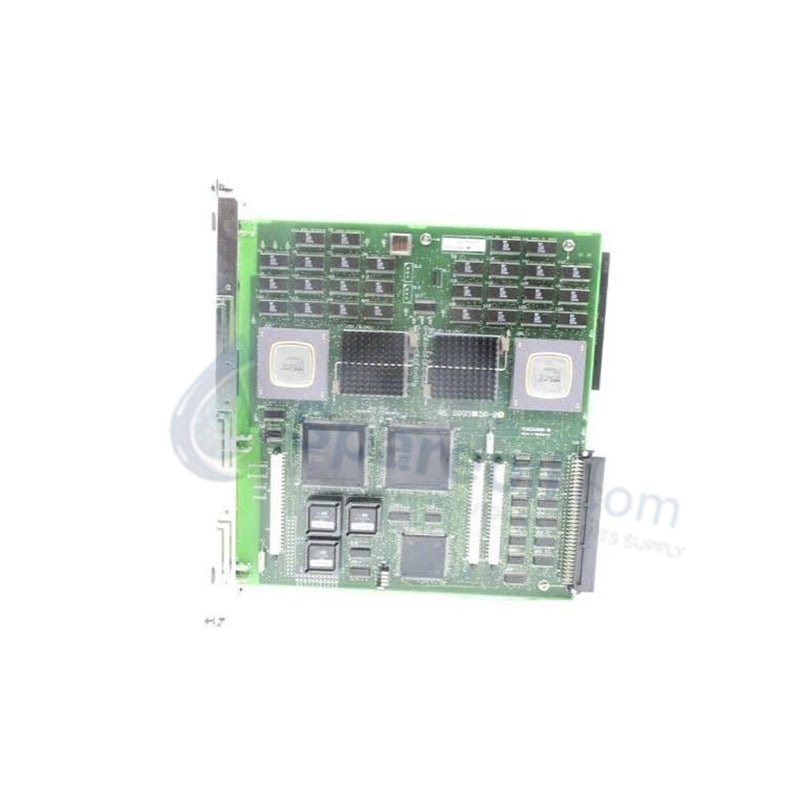

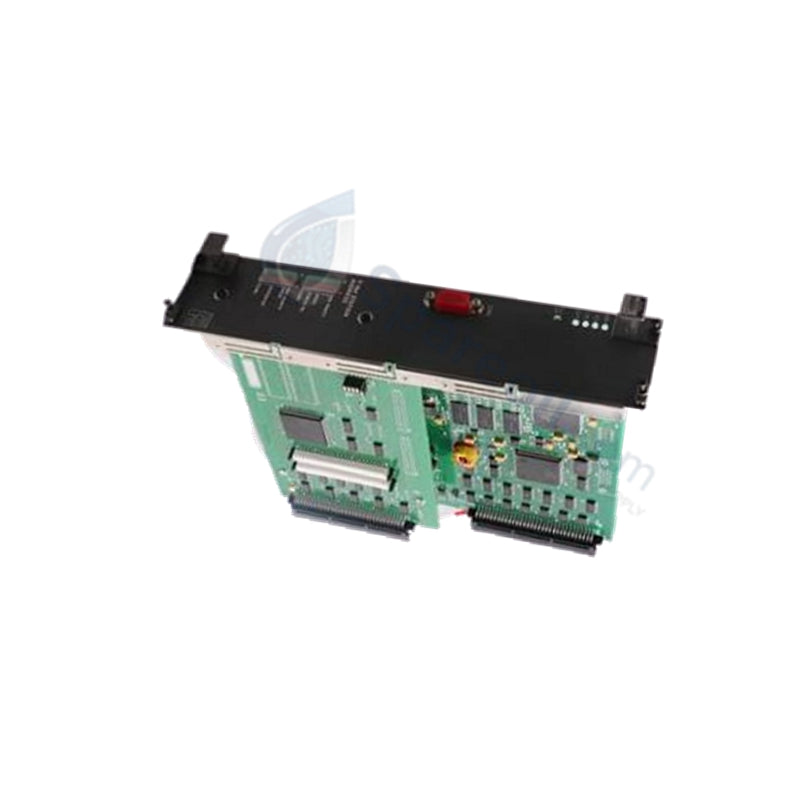

Módulo de CPU Yokogawa CP332D Estilo S1

Configurado para la ejecución lógica de alta velocidad en plataformas CENTUM VP, el Yokogawa CP332D Estilo S1 (módulo de CPU CP332D) proporciona ejecución física y lógica directa de tareas de control regulatorio y de secuencia. Este módulo funciona como el nodo de procesamiento principal dentro de la Estación de Control de Campo (FCS), gestionando la adquisición de datos de E/S, la comunicación determinista a través de redes Vnet/IP y la sincronización en tiempo real en configuraciones de redundancia dual.

Especificaciones de hardware

Parámetro	Especificación
Modelo	CP332D Estilo S1
Marca	Yokogawa
Origen	Japón
Peso	0,5 kg
Dimensiones	130 mm x 140 mm x 32 mm
Temperatura de funcionamiento	0 °C a 55 °C
Consumo de energía	10 W
Rendimiento del núcleo	Ciclo de escaneo mínimo de 1 ms

Control de procesos y conectividad DCS

El módulo CP332D facilita la comunicación de alta velocidad y tolerante a fallos al implementar protocolos de programación deterministas que minimizan la latencia de la red. Implementa una estricta compatibilidad con el protocolo de bucle HART de 4-20 mA cuando se interconecta con módulos FIO relevantes, lo que garantiza una transmisión precisa de los diagnósticos del transmisor inteligente a la estación de ingeniería. Para mantener la estabilidad del proceso, el módulo impone un aislamiento riguroso de canal a canal a nivel del bus de E/S, mitigando eficazmente la influencia del ruido de modo común en el bus de control. Se admiten protocolos de compensación de unión fría (CJC) integrados para la supervisión de bucles de temperatura de alta precisión, mientras que la SRAM interna con batería de respaldo garantiza el almacenamiento persistente de las estrategias de control durante eventos transitorios de pérdida de energía.

Preguntas frecuentes

P: ¿El CP332D admite la sustitución en caliente dentro de la placa base de la FCS? R: Sí, el módulo admite el reemplazo en línea. Cuando se configura en un par redundante, la CPU en espera sincroniza automáticamente su estado de memoria con el módulo principal al insertarse, lo que garantiza una transición de latencia cero durante la conmutación por error.

P: ¿Cómo gestiona el controlador el tráfico de red durante un fallo de enlace Vnet/IP? R: El CP332D supervisa continuamente la salud de ambos puertos Vnet/IP redundantes. Si se detecta un fallo de enlace o pérdida de paquetes en la interfaz principal, la CPU inicia una conmutación automática a la ruta secundaria para mantener la continuidad de la comunicación determinista.

P: ¿Existen restricciones de memoria específicas para el CP332D? R: El módulo asigna segmentos dedicados para Flash y SRAM con batería de respaldo. Los operadores deben asegurarse de que el número total de bloques de función y lógica de secuencia permanezca dentro de los límites de memoria definidos para evitar desbordamientos de ejecución durante ciclos de control de lotes intensivos.

Pautas de instalación en campo

Asiento mecánico: Instale el CP332D en la ranura designada de la placa base del FCS. Fije el módulo con los tornillos de sujeción del panel frontal para proporcionar una unión de baja impedancia entre el chasis del módulo y el bastidor del sistema, lo cual es necesario para cumplir con los estándares de inmunidad EMC.
Comunicación del bus del backplane: Verifique que todos los módulos de E/S estén firmemente asentados dentro del backplane para asegurar una velocidad de bus constante. Evite el uso de fuerza excesiva durante la instalación para evitar la deformación de los pines del conector del backplane.
Gestión térmica: Mantenga un espacio libre de 50 mm en todas las direcciones alrededor del módulo para facilitar el enfriamiento por convección natural. No opere la unidad en temperaturas ambiente superiores a 55 °C, ya que la acumulación de calor localizada puede reducir la vida útil de los componentes internos con batería de respaldo.
Conexión a tierra: Conecte el bastidor del FCS a una barra de tierra de alta integridad. Asegúrese de que los blindajes de los cables para las entradas analógicas estén conectados a tierra en el lado del campo para evitar bucles de tierra que podrían inducir interferencias en los circuitos de medición de alta resolución de la CPU.
