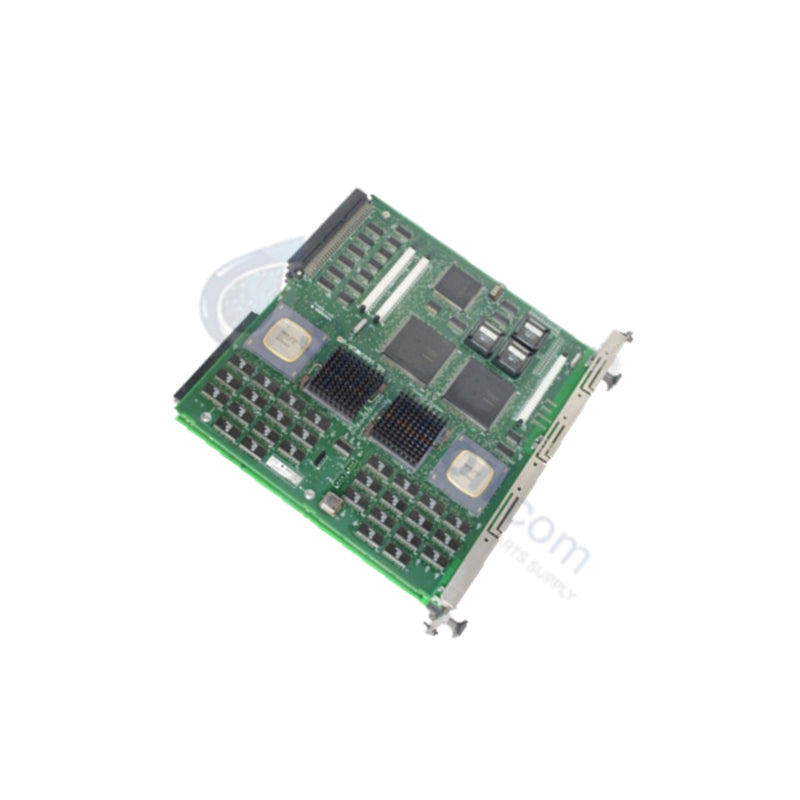

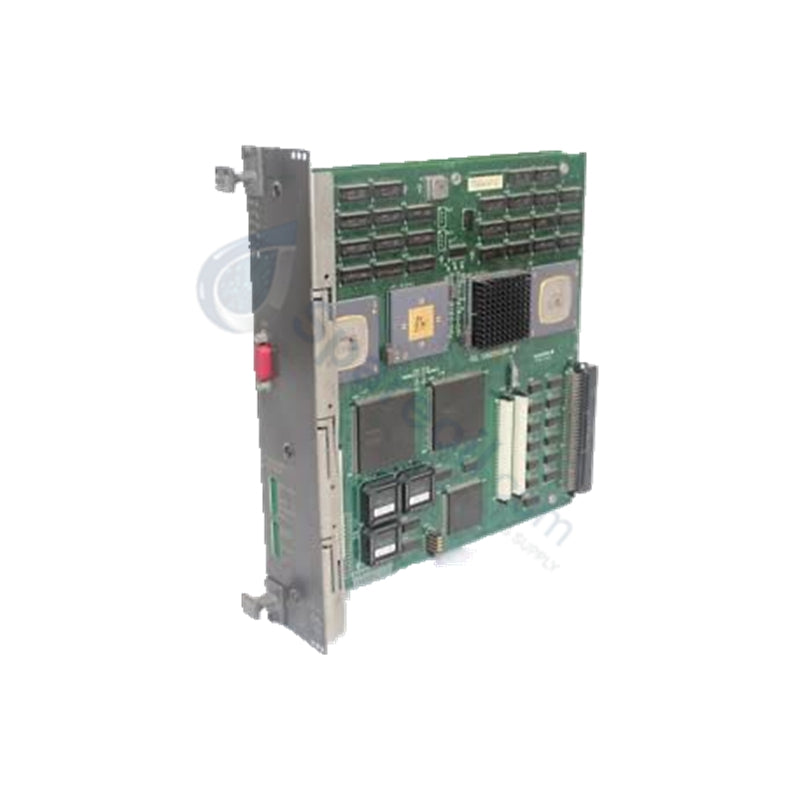

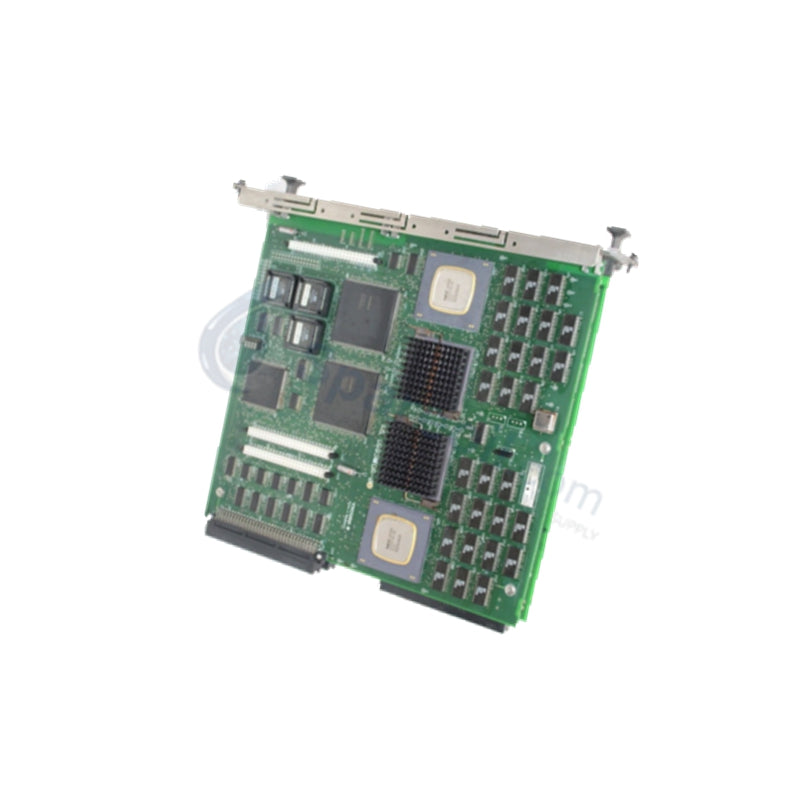

Módulo de CPU Yokogawa CP334D Estilo S3

Configurado para la ejecución lógica de alta velocidad en las plataformas CENTUM CS 3000 y CENTUM VP, el Yokogawa CP334D Estilo S3 (Módulo de CPU CP334D) proporciona una ejecución física y lógica directa de tareas de control regulatorio y de secuencia. Este módulo funciona como el nodo de procesamiento primario dentro de la Estación de Control de Campo (FCS), gestionando la adquisición de datos de E/S, la comunicación determinística a través de redes Vnet/IP y la sincronización en tiempo real en configuraciones de doble redundancia.

Especificaciones de Hardware

Control de Procesos y Conectividad DCS

El CP334D utiliza una arquitectura industrial de alta velocidad para mantener la disponibilidad del proceso a través de la sincronización de CPU de doble redundancia. El módulo gestiona estrategias de control complejas descargando la programación de marcos a hardware dedicado, asegurando una temporización consistente para hasta 1,000 bucles de control. Cuando se integra en un rack FCS, la unidad realiza autodiagnósticos continuos y monitorea la salud del bus de E/S para detectar errores de comunicación antes de que afecten las salidas del proceso. Para mantener la precisión de la señal, el módulo admite configuraciones avanzadas de compensación de unión fría (CJC) cuando se acopla con módulos de entrada de temperatura de campo. Además, el aislamiento de canal a canal se aplica a nivel de bus de E/S para evitar que el ruido eléctrico de modo común comprometa la integridad de la memoria del procesador principal y la ejecución lógica.

Preguntas Frecuentes

P: ¿El CP334D admite actualizaciones de firmware en línea sin detener el bucle de control?

R: El módulo admite la implementación de firmware por etapas en pares redundantes. Los usuarios deben sincronizar los módulos primario y de respaldo individualmente, asegurándose de que la CPU de reserva se actualice antes de que pase al estado activo para mantener un control ininterrumpido.

P: ¿Cómo se mantiene la memoria de respaldo durante los ciclos de apagado?

R: El CP334D cuenta con SRAM integrada con respaldo de batería. La batería proporciona una retención a largo plazo de la configuración de control crítica y los puntos de ajuste del proceso durante el apagado, siempre que la batería se reemplace de acuerdo con el programa de mantenimiento preventivo recomendado.

P: ¿El CP334D es compatible con configuraciones FCS no redundantes?

R: Sí, el CP334D es compatible con arquitecturas FCS de CPU única. Sin embargo, las funciones de redundancia, como la conmutación por error automática y la duplicación de memoria, estarán inactivas a menos que se instale y configure un segundo módulo de CPU en la placa base del FCS.

Pautas de Instalación en Campo

• Asentamiento Mecánico: Inserte el módulo en la placa base del FCS, asegurándose de que los pines del backplane estén alineados antes de aplicar presión. Apriete los tornillos de bloqueo del panel frontal para asegurar el módulo y establecer una conexión a tierra de baja impedancia, lo cual es necesario para mantener la inmunidad electromagnética.
• Comunicación del Bus de Backplane: Verifique que la configuración de velocidad de comunicación del bus de backplane coincida con los requisitos de los módulos de E/S existentes. Asegúrese de que todas las tarjetas de E/S estén firmemente asentadas para evitar errores intermitentes del bus durante la inicialización del módulo.
• Manejo Ambiental: Aunque el módulo está clasificado para hasta 60 °C, evite colocarlo en entornos con alta densidad de partículas o gases corrosivos. La ruta de enfriamiento por convección natural debe permanecer despejada; no obstruya las ranuras de ventilación superior o inferior de la carcasa del FCS.
• Blindaje y Conexión a Tierra: Conecte la tierra del sistema al marco del rack FCS utilizando una correa de baja resistencia. Asegúrese de que todos los blindajes de los cables de señal de E/S estén conectados a tierra en el lado de terminación de campo para evitar bucles de tierra que puedan inducir ruido en los circuitos de procesamiento de entrada analógica de la CPU.
