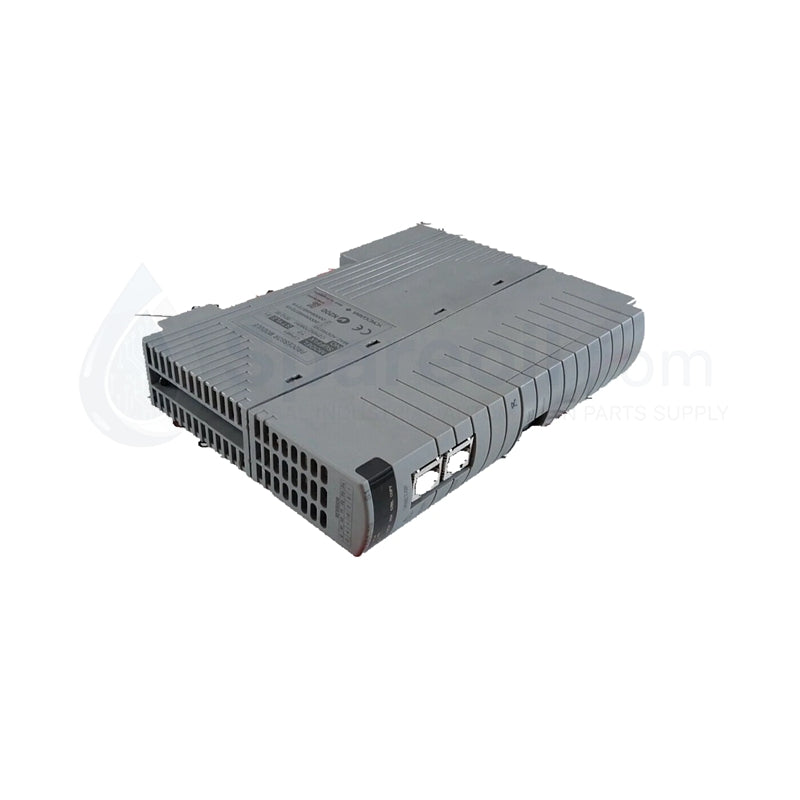

Módulo Procesador de CPU YOKOGAWA CP401-11

Configurado para control de procesos de alta disponibilidad en plataformas de red CENTUM VP y ProSafe-RS, el YOKOGAWA CP401-11 (Procesador de CPU CP401) proporciona ejecución física y eléctrica directa de lógica de control de seguridad crítica.

Especificaciones de Hardware

Parámetro Especificación
Modelo CP401-11
Marca YOKOGAWA
Origen Japón
Peso 0,6 kg
Dimensiones 5,1 x 20,3 x 15,2 cm
Temperatura de Operación 0 °C a +55 °C
Consumo de Energía 5 W a 10 W
Arquitectura RISC de 32 bits redundante dual
Red de Control Vnet/IP (1 Gbps)

Seguridad Funcional y Arquitectura SIS

El módulo utiliza una arquitectura de microprocesador dual "Pair & Spare" para ejecutar comprobaciones cruzadas continuas de los resultados computacionales, minimizando la probabilidad de fallas de hardware no detectadas. Este diseño mantiene la certificación IEC 61508 SIL3 para sistemas instrumentados de seguridad (SIS). El hardware implementa un robusto aislamiento galvánico para evitar la propagación de fallas a través de la interfaz de bus redundante, asegurando que cualquier perturbación eléctrica localizada no comprometa la ejecución del estado a prueba de fallas requerida para el apagado de emergencia y los procesos de control de alto riesgo.

Preguntas Frecuentes (FAQ)

P: ¿El CP401-11 admite el intercambio en caliente en un par redundante?

R: Sí, cuando se implementa en una configuración dual redundante 1:1, los módulos admiten el reemplazo en caliente. Sin embargo, el personal de mantenimiento debe verificar el estado del controlador en espera a través de la interfaz de administración del sistema antes de extraer el módulo activo para asegurar una transición de control sin interrupciones.

P: ¿El firmware del CP401-11 es compatible con estaciones de control que no son SIL3?

R: Este módulo está optimizado específicamente para aplicaciones de seguridad ProSafe-RS y CENTUM VP con clasificación SIL3. La compatibilidad del firmware está estrictamente ligada a la versión de lanzamiento del sistema; utilice el software de administración del sistema para realizar la verificación de integridad antes de intentar cualquier alineación del firmware.

Guías de Instalación en Campo

  1. Inserción en el Backplane: Verifique que la ranura de la placa base FIO esté libre de residuos antes de alinear el módulo. Deslice la unidad sobre los rieles guía hasta que el conector del backplane Vnet/IP esté completamente asentado. Asegure las pestañas de bloqueo para garantizar una conexión estable bajo vibración operativa.
  2. Conexión de Red: Conecte los cables de la interfaz redundante Vnet/IP de 1 Gbps a los puertos designados. Utilice cables compatibles con Ethernet de alta velocidad y mantenga el aislamiento físico de los conductos de CA de alto voltaje para evitar la inducción.
  3. Puesta a Tierra: Fije el chasis del módulo al bus de tierra del gabinete utilizando una conexión de baja impedancia. Asegure que todo el cableado relacionado con la seguridad esté correctamente blindado y que los blindajes estén terminados en los puntos de entrada designados del gabinete para mantener la integridad galvánica.
