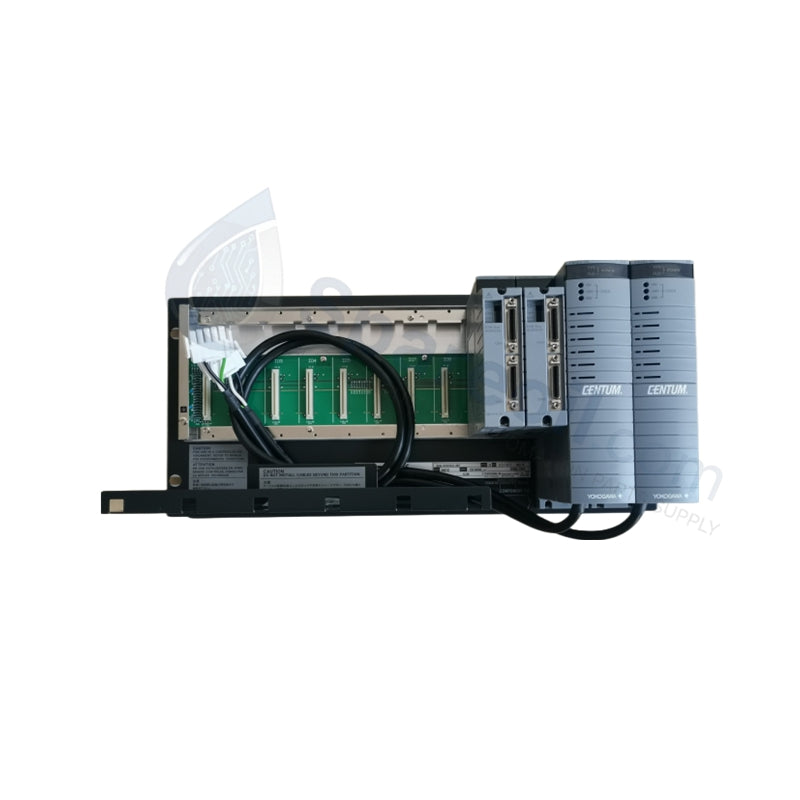

Unidad de nodo de bus ESB de la serie CENTUM VP de Yokogawa ANB10S

El Yokogawa ANB10S, también catalogado como la unidad de nodo de bus ESB ANB10S, funciona como un componente de hardware dedicado para interconectar unidades de control de campo (FCU) con subsistemas de E/S remotos dentro de las plataformas DCS CENTUM VP y CS 3000. Este componente de hardware interconecta 8 ranuras de módulos de E/S de campo con el subsistema de red central a través de un bus de plano posterior interno, procesando las comunicaciones de datos y la distribución de energía sin necesidad de barreras de aislamiento externas ni módulos de conversión auxiliares.

Especificaciones de hardware

Parámetro Especificación
Modelo ANB10S
Marca Yokogawa Electric Corporation
Origen Japón
Peso 10.0 kg
Dimensiones 482.6 mm x 221.5 mm x 205 mm
Temperatura de funcionamiento 0 a 50 grados C
Consumo de energía 200 VA máximo
Capacidad de E/S 8 ranuras (módulos FIO)
Comunicación Bus de sistema mejorado (ESB)
Acoplador de bus Compatibilidad con SB401-10
Módulo de alimentación Compatibilidad con PW481-10

Características de instrumentación DCS y control de procesos

El módulo integra una capa de protocolo de bucle HART de 4-20 mA dedicada que permite una comunicación de paso perfecta entre los instrumentos de campo y la estación de trabajo de ingeniería CENTUM VP. Los nodos de medición internos presentan parámetros de aislamiento de canal a canal individuales para mitigar las corrientes de bucle de tierra y evitar que las diferencias de voltaje de modo común corrompan los canales adyacentes. Para la seguridad térmica y la precisión en diversas condiciones de instalación, los sensores electrónicos de temperatura proporcionan rutinas de cálculo de compensación automática de unión fría (CJC) al procesar señales de termopar externas a través de placas de terminales coincidentes, lo que garantiza una escala determinista del convertidor A/D.

Preguntas frecuentes

P: ¿Puede el ANB10S admitir enlaces de comunicación doblemente redundantes?

R: Sí, el chasis ANB10S está diseñado para albergar módulos acopladores de bus SB401-10 duales para habilitar rutas de comunicación ESB redundantes, lo que garantiza una conectividad continua entre la estación de control y el nodo de E/S remoto.

P: ¿Cuáles son las principales consideraciones para la redundancia de la fuente de alimentación en este nodo?

R: Cuando utilice unidades de alimentación PW481-10 redundantes, asegúrese de que cada suministro esté conectado a una fuente de alimentación de CA independiente. El plano posterior del chasis maneja el reparto de carga y la lógica de conmutación por error automática internamente sin requerir intervención externa.

Pautas de instalación en campo

  1. Monte el chasis ANB10S en un bastidor industrial estándar de 19 pulgadas utilizando cuatro tornillos M6 en las bridas de montaje designadas. Asegúrese de que el gabinete proporcione un espacio de ventilación adecuado de al menos 50 mm por encima y por debajo de la unidad para evitar la limitación térmica.
  2. Verifique que el voltaje de entrada de CA coincida con la clasificación del módulo PW481-10 instalado (100-120 VCA) antes de conectar el cable de alimentación.
  3. Instale el cable del bus ESB en el módulo SB401-10. Asegúrese de que el mecanismo de bloqueo del conector esté completamente enganchado para evitar la pérdida de señal inducida por la vibración.
  4. Al llenar las 8 ranuras disponibles con módulos FIO, asegúrese de que cada módulo esté correctamente codificado en el conector del plano posterior antes de aplicar presión.
  5. Fije todo el cableado de campo a las placas de terminales de E/S respectivas. Utilice cableado blindado y asegúrese de que el blindaje general del cable esté conectado al terminal de tierra de protección (PE) del gabinete para mantener los estándares de compatibilidad electromagnética (EMC).
