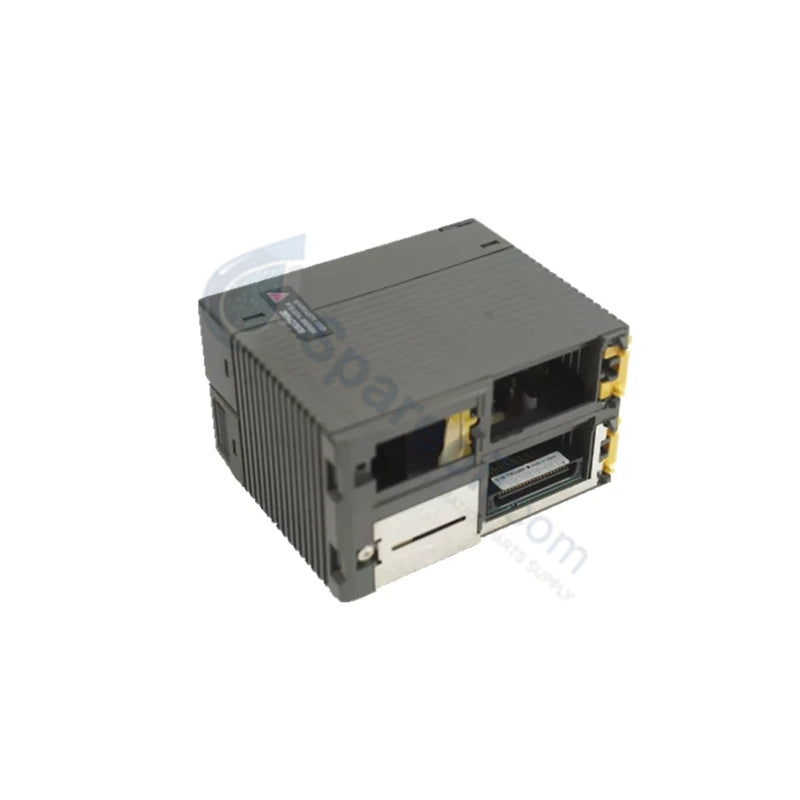

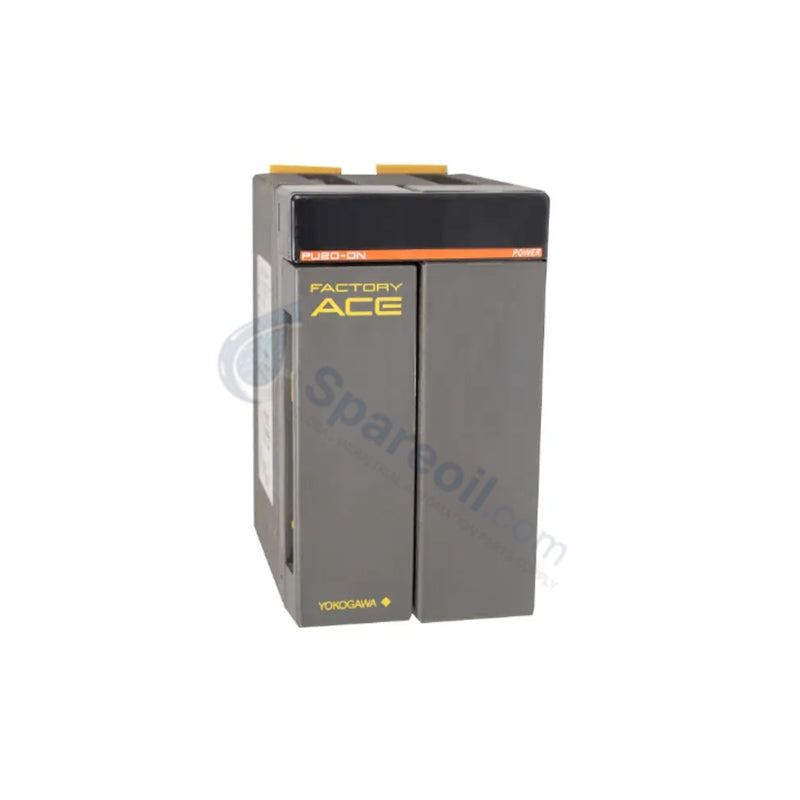

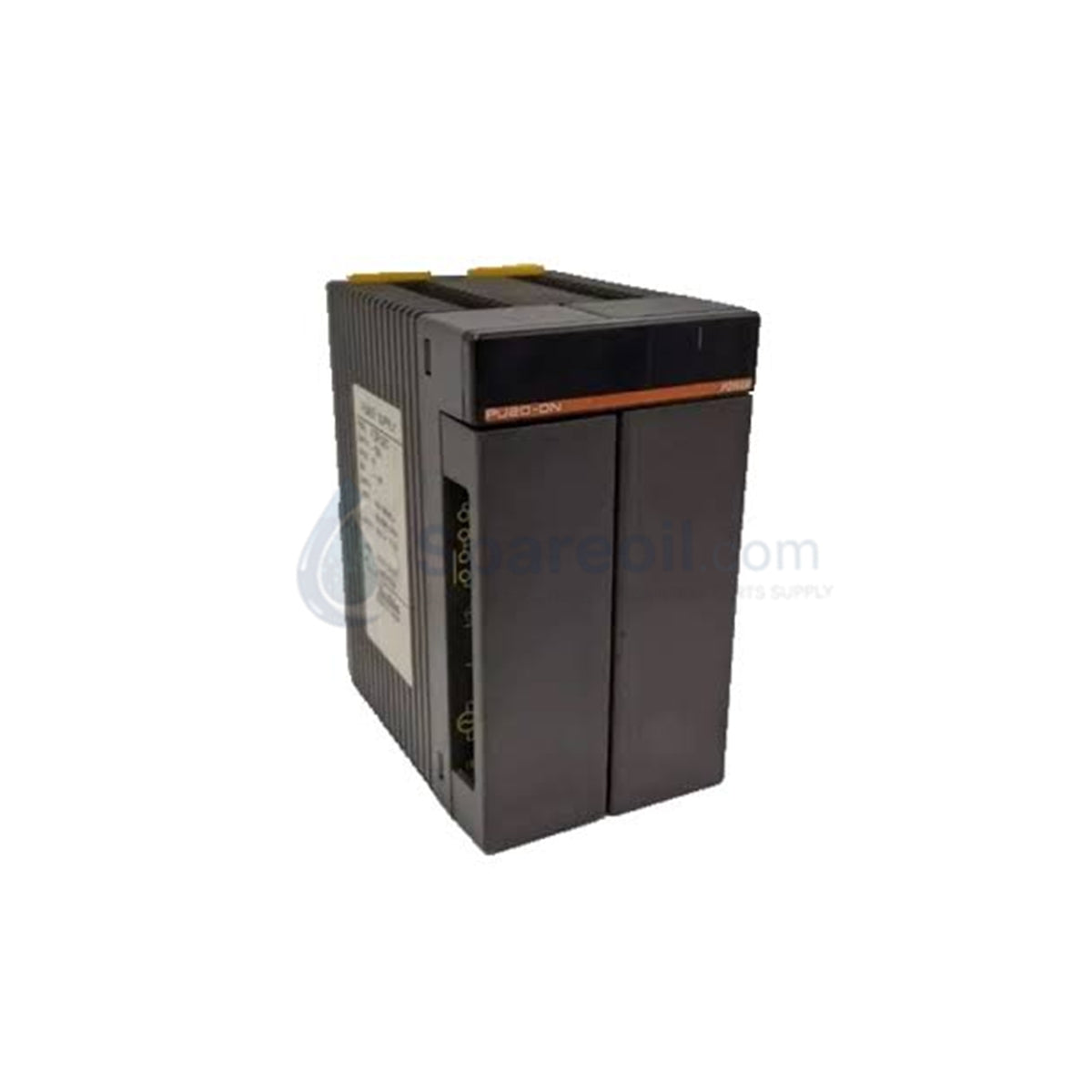

Módulo de fuente de alimentación Yokogawa F3PU20-0N

Módulo de fuente de alimentación PLC F3PU20-0N Yokogawa FA-M3

Módulo de fuente de alimentación PLC F3PU20-0N Yokogawa FA-M3

Disponibilidad: 10 Quedan en stock

Módulo de fuente de alimentación Yokogawa F3PU20-0N FA-M3 Configurado para una distribución estable del voltaje del backplane en arquitecturas de...

Código: F3PU20-0N

Manufacturer: Yokogawa
Product No.: F3PU20-0N
Product Type: Fuentes de alimentación del sistema
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Módulo de fuente de alimentación Yokogawa F3PU20-0N FA-M3

Configurado para una distribución estable del voltaje del backplane en arquitecturas de sistema FA-M3, el Yokogawa F3PU20-0N (módulo de fuente de alimentación F3PU20) proporciona una ejecución física/eléctrica directa. La unidad convierte la entrada de CA de amplio rango en un bus de sistema regulado de 5 VCC para alimentar las tarjetas de E/S y los módulos de procesador conectados a las unidades base FA-M3.

Desglose de sufijos y matriz de modelos

El código de hardware del módulo base designa la potencia nominal y las opciones de construcción física:

F3PU20: Identificación del modelo base para la unidad de fuente de alimentación del sistema FA-M3.
-0N: Revisión de construcción estándar que especifica una entrada de línea de 100-240 VCA sin opciones de recubrimiento especializadas.

Especificaciones de hardware

Parámetro	Especificación
Modelo	F3PU20-0N / F3PU20
Marca	Yokogawa
Origen	Japón
Peso	0,3 kg (0,66 lbs)
Dimensiones	102,0 mm x 102,0 mm x 76,0 mm
Temperatura de funcionamiento	0 a +55 grados C
Consumo de energía	85 VA
Rango de voltaje de entrada	100-240 VCA (85-264 VCA permitidos, 50/60 Hz)
Voltaje de salida nominal	5 VCC
Corriente de salida	4,3 A nominales (hasta 5,0 A de capacidad máxima)
Inmunidad al ruido	1500 Vp-p (ancho de pulso de 1 us, 25-60 Hz)
Corriente de arranque	20 A máx. a 120 VCA, 45 A máx. a 240 VCA

Protocolo de bucle HART de 4-20 mA y aislamiento de canal

El módulo de la fuente de alimentación incorpora barreras de aislamiento internas entre el circuito de entrada de CA de alto voltaje y el bus del backplane de 5 VCC de bajo voltaje. La supresión del filtrado de alta frecuencia reduce el ruido de conmutación interno para evitar que los voltajes de rizado se acoplen a los módulos de E/S analógicas adyacentes, manteniendo la precisión de la señal de bucle en los transmisores de campo de 4-20 mA conectados.

Preguntas frecuentes

P: ¿Qué acción deben tomar los técnicos si el consumo total de corriente del backplane de 5 VCC excede los 4,3 A?

R: Calcule el consumo total del módulo en toda la unidad base. Si los requisitos de carga exceden los 4,3 A, divida los módulos en una unidad base de expansión que utilice un módulo de fuente de alimentación secundaria dedicado.

P: ¿Cómo indica el módulo F3PU20-0N el suministro de energía de funcionamiento normal?

R: Un LED verde iluminado en el panel frontal indica un suministro de salida estable de 5 VCC al bus del backplane.

P: ¿El reemplazo del módulo de la fuente de alimentación requiere desconectar la unidad base?

R: Sí. Apague la línea de entrada de CA antes de retirar el módulo del rack de la unidad base para evitar arcos y daños en la lógica interna.

Pautas de instalación en campo

Monte el módulo de la fuente de alimentación en la ranura más a la izquierda de la unidad base FA-M3 (como F3BU09-0N o F3BU13-0N), enganchando el gancho inferior antes de apretar el tornillo de retención superior a un par de 0,8 N m. Conecte las líneas de alimentación de CA entrantes al bloque de terminales dedicado, asegurándose de que el terminal de Tierra de Protección (PE) esté conectado directamente a la barra de tierra del gabinete principal con un cable de cobre de baja impedancia. Mantenga un espacio libre vertical mínimo de 50 mm por encima y por debajo de la unidad base para garantizar una convección térmica natural adecuada a través de las rejillas de ventilación del módulo.
