DS200SDCCG1A Tarjeta de control de variador GE

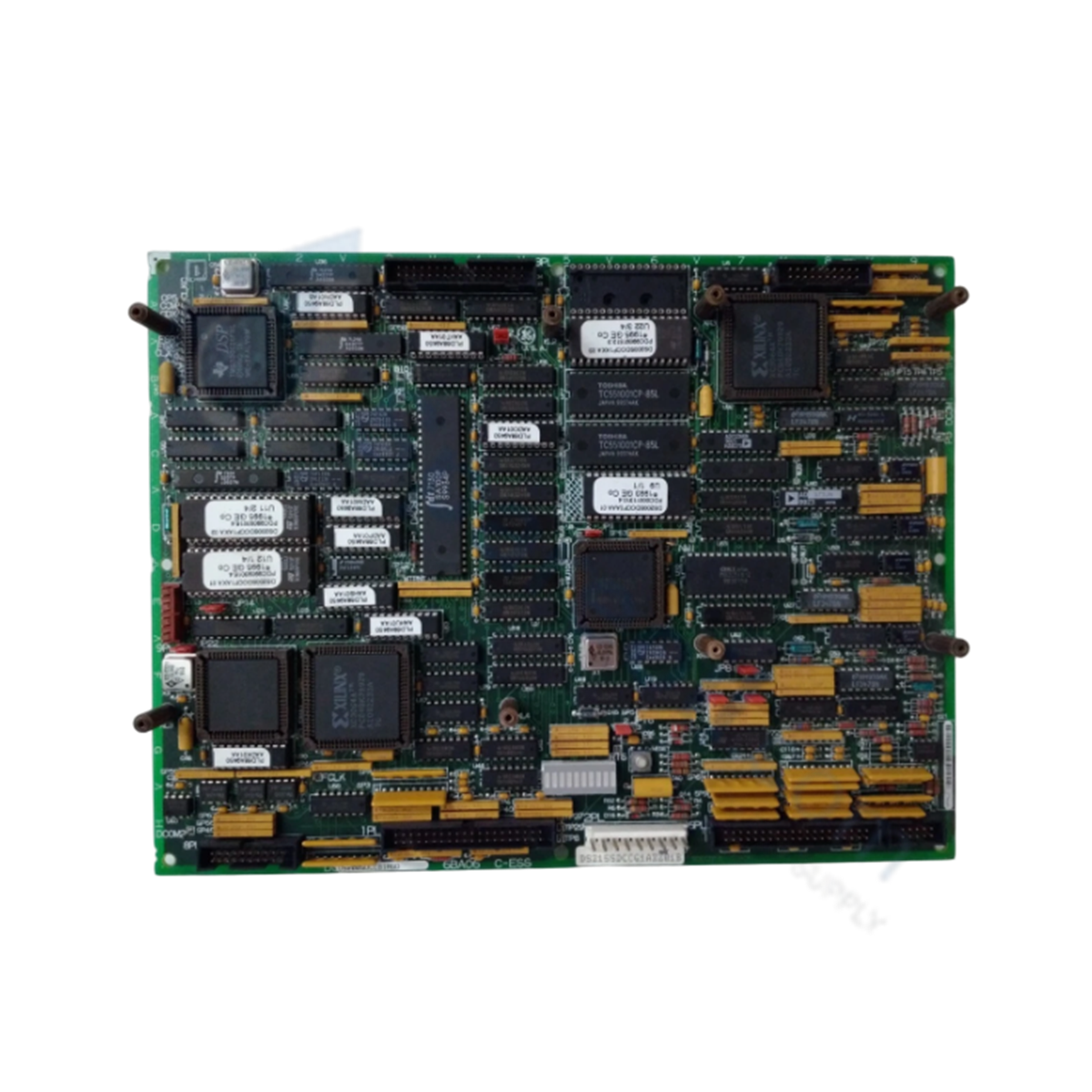

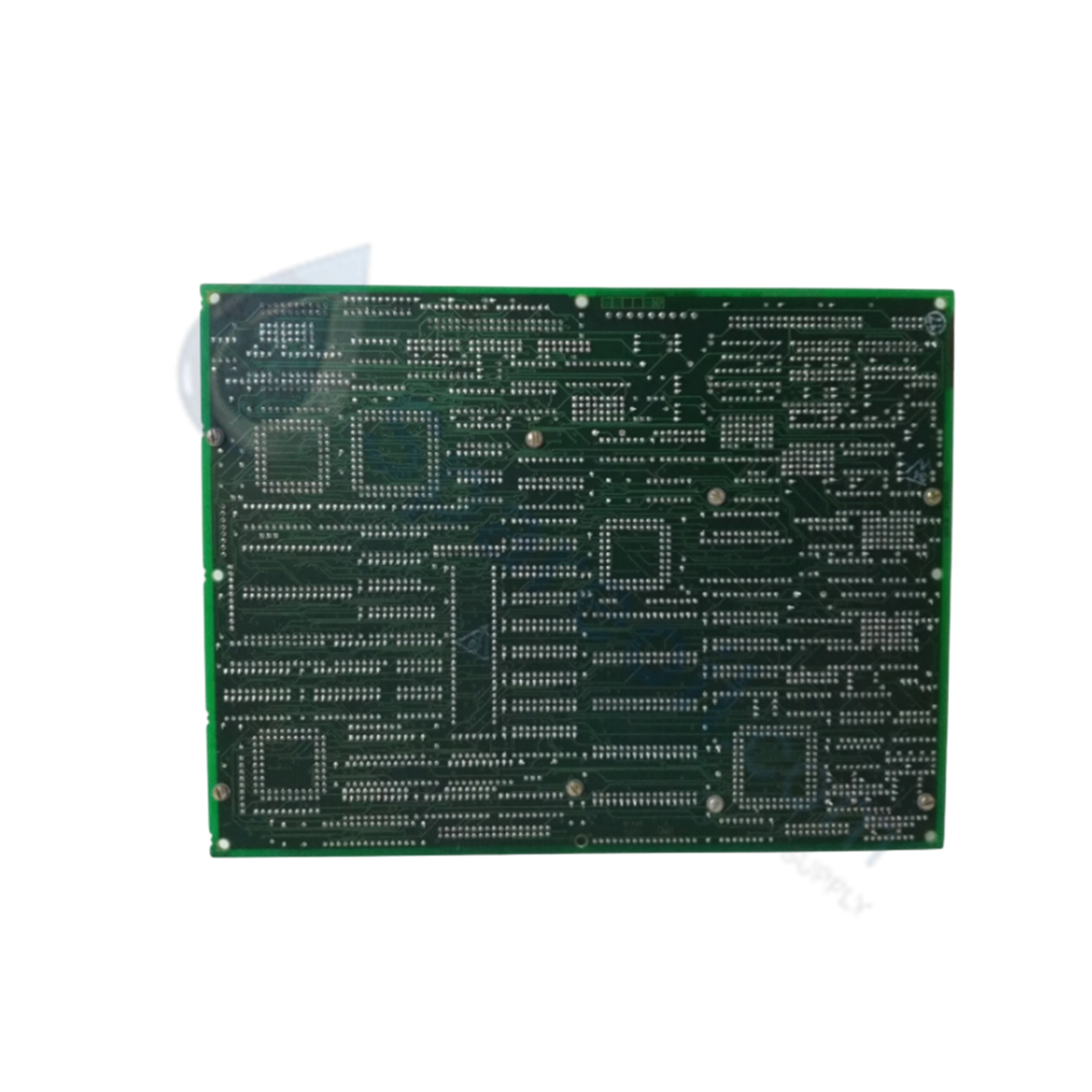

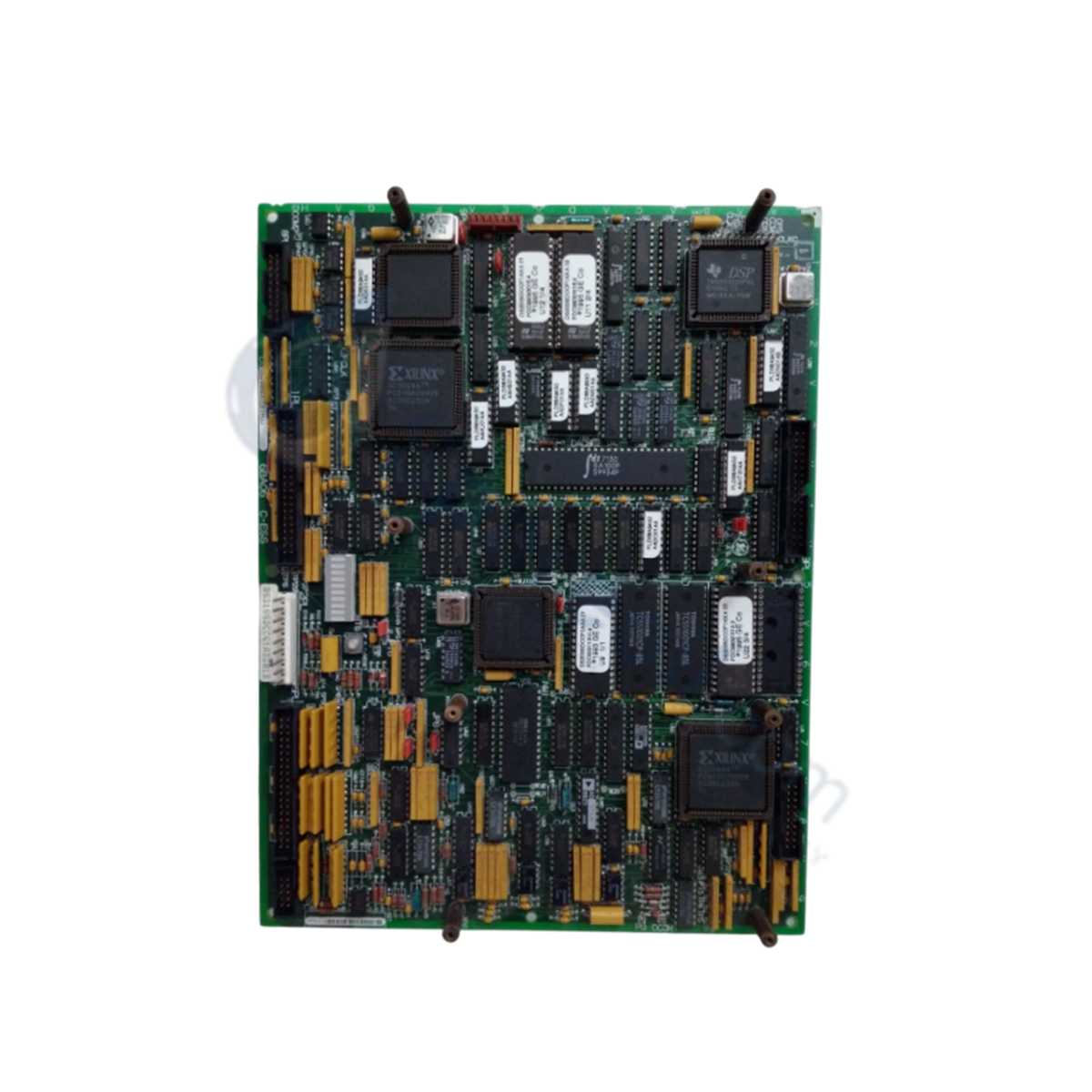

Tarjeta de control de accionamiento GE DS200SDCCG1A Mark V

Tarjeta de control de accionamiento GE DS200SDCCG1A Mark V

Disponibilidad: 10 Quedan en stock

La GE DS200SDCCG1A, también catalogada como la tarjeta de control de accionamiento DS200SDCC, funciona como un componente de hardware dedicado...

Código: DS200SDCCG1A

Manufacturer: General Electric
Product No.: DS200SDCCG1A
Product Type: Procesadores de CPU
Product Origin: China
Payment:T/T, Western Union
Weight: 750g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

La GE DS200SDCCG1A, también catalogada como la tarjeta de control de accionamiento DS200SDCC, funciona como un componente de hardware dedicado para el control del accionamiento primario y la ejecución del procesamiento dentro de las plataformas del Sistema de Control de Turbinas Mark V.

Especificaciones del hardware

Parámetro	Especificación
Modelo	DS200SDCCG1A
Marca	GE (General Electric)
Origen	EE. UU.
Peso	Tamaño estándar de la placa de circuito impreso (PCB)
Dimensiones	Tamaño estándar de la ranura de la tarjeta Mark V
Temperatura de funcionamiento	0 a 60 grados C
Consumo de energía	Impulsado por el backplane del sistema
Acrónimo funcional	SDCC
Tipo de producto	Tarjeta de control de accionamiento
Microprocesadores	3 procesadores integrados (control de accionamiento, E/S de alta velocidad, control de motor)
Arquitectura de memoria	RAM compartida multiprocesador
Soporte de tarjeta auxiliar	Se conecta directamente a través de conectores de acoplamiento integrados
Protección de montaje	Anillos perimetrales aislados en orificios de instalación perforados de fábrica
Revestimiento de PCB	Revestimiento normal
Revisión	Grupo 1, Revisión A

Velocidad de comunicación del bus del backplane y escalamiento de la densidad de E/S

La DS200SDCCG1A coordina la ejecución del accionamiento a través de tres microprocesadores dedicados que comparten RAM multipuerto para maximizar la velocidad de comunicación del bus del backplane y mantener bucles de control dinámicos. El microprocesador de control del accionamiento ejecuta la lógica de la interfaz de usuario junto con el enrutamiento de señales digitales y analógicas, mientras que el procesador de E/S de alta velocidad dedicado gestiona algoritmos de gran intensidad matemática, temporización digital y ejecución de control de motor. Las señales de alta densidad pasan a través de conectores integrados a las tarjetas de interfaz de accionamiento adyacentes, mientras que el aislamiento galvánico físico y las aperturas de montaje aisladas evitan la diafonía y mantienen la compatibilidad total del firmware flash en todas las actualizaciones de revisión de Mark V.

Preguntas frecuentes

P: ¿Cómo deben manejarse las tarjetas auxiliares (daughterboards) durante el reemplazo de la DS200SDCCG1A?

R: Las tarjetas auxiliares montadas directamente en la DS200SDCCG1A deben retirarse antes de extraer la tarjeta principal y reinstalarse en los conectores de acoplamiento de la tarjeta de reemplazo antes del encendido final.

P: ¿Qué funciones de procesamiento se asignan a los microprocesadores primarios integrados?

R: Un procesador maneja el control de accionamiento, la lógica de la interfaz de usuario y las E/S generales, mientras que un segundo procesador de alta velocidad ejecuta algoritmos de control de motor de gran intensidad matemática, temporización digital y gestión rápida de E/S.

Pautas de instalación en campo

Desenergice todas las líneas de suministro primario y las fuentes de alimentación auxiliares que alimentan el gabinete Mark V antes de abrir las puertas del gabinete. Verifique el estado de energía cero con un multímetro calibrado.
Use una muñequera antiestática con conexión a tierra durante toda la instalación para evitar descargas electrostáticas (ESD) a microprocesadores sensibles a la estática y módulos RAM compartidos.
Etiquete todos los cables planos según sus identificadores de cabecera serigrafiados antes de retirarlos para asegurar una reconexión precisa.
Retire con cuidado cualquier tarjeta auxiliar secundaria de la DS200SDCCG1A existente y transfiéralas a los encabezados de la tarjeta de reemplazo.
Asegure la tarjeta principal utilizando herrajes de montaje aislados, asegurándose de que los tendidos de cables estén libres de componentes de accionamiento adyacentes y superficies no aisladas.
