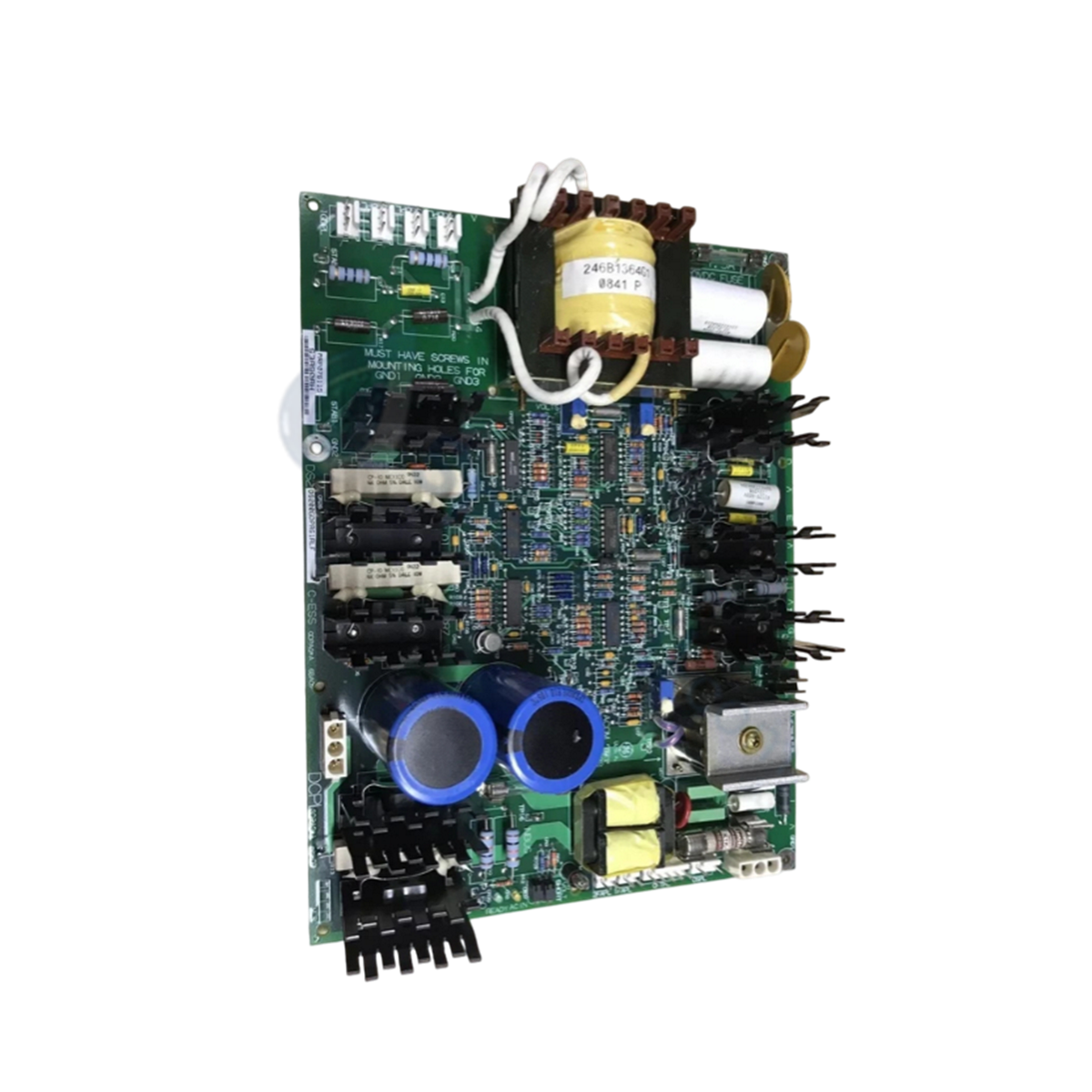

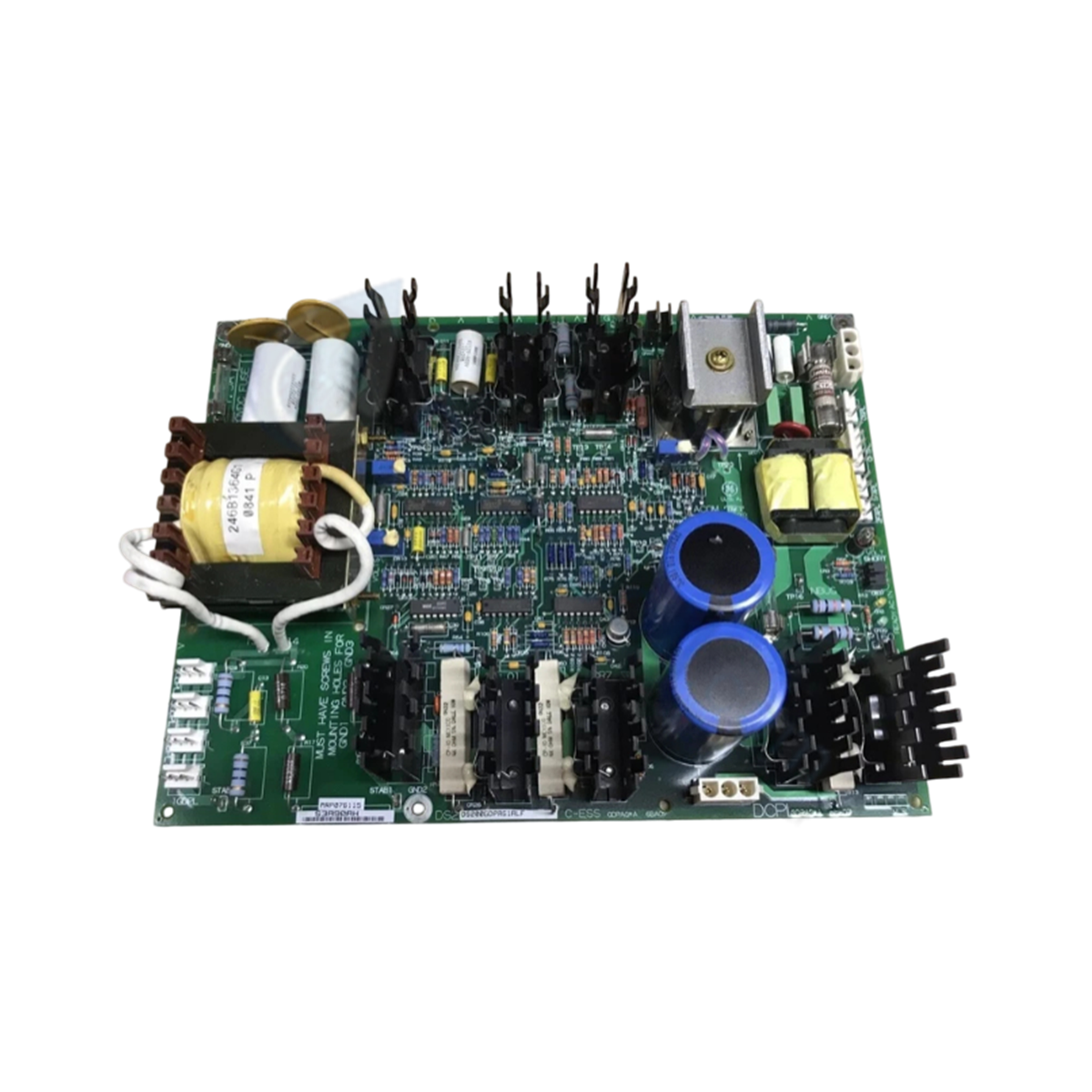

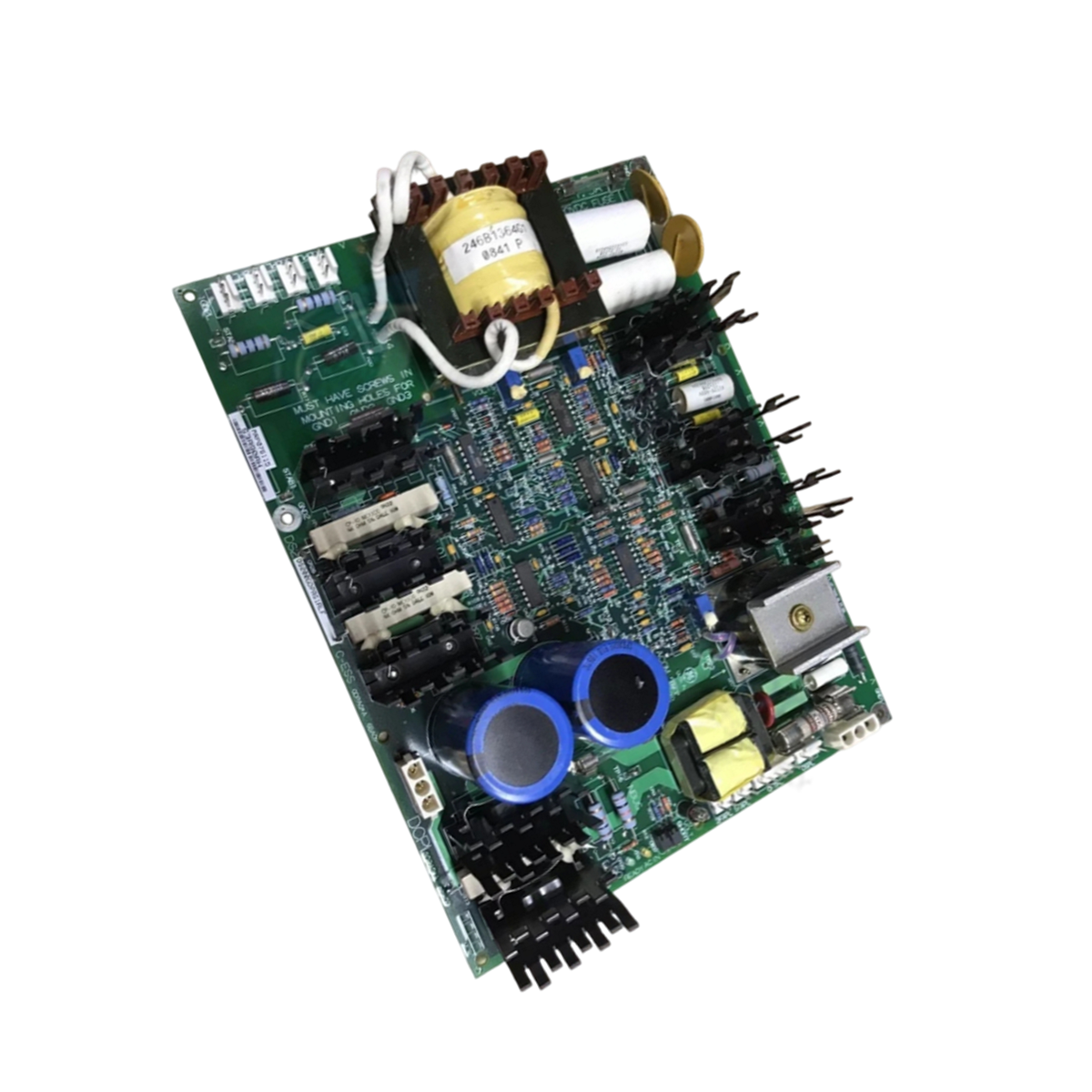

DS200GDPAG1ALF Placa de alimentación GE

Tarjeta de fuente de alimentación GE Fanuc DS200GDPAG1ALF

Tarjeta de fuente de alimentación GE Fanuc DS200GDPAG1ALF

Disponibilidad: 10 Quedan en stock

La GE Fanuc DS200GDPAG1ALF, también catalogada como la placa de fuente de alimentación de alta frecuencia DS200GDPA, funciona como un...

Código: DS200GDPAG1ALF

Manufacturer: General Electric
Product No.: DS200GDPAG1ALF
Product Type: Placas de alimentación
Product Origin: China
Payment:T/T, Western Union
Weight: 450g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

La GE Fanuc DS200GDPAG1ALF, también catalogada como la placa de fuente de alimentación de alta frecuencia DS200GDPA, funciona como un componente de hardware dedicado para la conversión de energía de CC y CA de alta frecuencia dentro de las plataformas Mark V Speedtronic.

Desglose de sufijos y matriz de modelos

El número de pieza DS200GDPAG1ALF detalla la ruta de revisión funcional y la clase estructural:

DS200: Plataforma base de placa de circuito impreso de la serie estándar Mark V.
GDPA: Acrónimo funcional que designa la placa de fuente de alimentación de alta frecuencia.
G1: Clasificación de fabricación del grupo 1.
A: 1er nivel de revisión de diseño funcional.
L: Nivel de revisión de diseño funcional secundario.
F: Grado de revisión del diseño artístico.

Especificaciones de hardware

Parámetro	Especificación
Modelo	DS200GDPAG1ALF
Marca	GE Fanuc
Origen	EE. UU.
Temperatura de funcionamiento	0 a 60 grados C
Potencia nominal	Capacidad de salida de 600 a 700 W
Frecuencia del inversor	27 kHz
Tensión de funcionamiento (CA)	80 a 132 V CA (estándar de 102 a 132 V CA a plena carga)
Tensión de funcionamiento (CC)	105 a 140 V CC
Circuitos de protección	Sobrecorriente del inversor, sobrecorriente del regulador, sobretensión P80, subtensión de tensión de control, señal de funcionamiento CVOK
Conexiones	4 conectores GXPL, 2 conectores de inserción (tierra de blindaje y entrada de control), múltiples puntos de prueba TP

Comunicación del bus del backplane y compatibilidad del firmware

La GE Fanuc DS200GDPAG1ALF suministra energía operativa regulada a través de los conjuntos de armarios de accionamiento y las interfaces del backplane. Los conectores de inserción proporcionan rutas de entrada para controlar el backplane del conjunto al tiempo que establecen una conexión a tierra de blindaje dedicada. La alta velocidad de comunicación del bus del backplane se mantiene mediante una entrega de energía estable y de bajo rizado, mientras que la lógica de monitoreo integrada afirma la señal de funcionamiento CVOK para garantizar la compatibilidad total del firmware flash y la notificación de fallas en tiempo real a las tarjetas de procesamiento central.

Preguntas frecuentes

P: ¿Cuáles son los factores de riesgo asociados con el funcionamiento de la placa por debajo de 102 V CA?

R: El funcionamiento a voltajes de entrada inferiores a 102 V CA en condiciones de plena carga aumenta el consumo de corriente y puede provocar daños térmicos; se requiere reducir la carga si el voltaje de entrada cae por debajo de este umbral.

P: ¿Qué circuitos de protección contra fallas integrados se implementan en la DS200GDPAG1ALF?

R: La placa cuenta con bucles de protección dedicados para sobrecorriente del inversor, sobrecorriente del regulador, sobretensión P80, subtensión de tensión de control y un bucle de monitoreo de señal de funcionamiento CVOK.

P: ¿Cuál es la principal diferencia funcional entre la DS200GDPAG1ALF y la placa principal DS200GDPAG1?

R: La DS200GDPAG1ALF incluye tres revisiones de fábrica acumuladas (A, L y F) que mejoran la respuesta del circuito de protección y la eficiencia térmica con respecto a la placa principal original.

Guías de instalación en campo

Aislamiento de energía: Desenergice completamente las fuentes de alimentación de CA y CC primarias del armario de accionamiento y verifique que no haya voltaje en todos los terminales de suministro antes de la instalación.
Conexión a tierra ESD: Conecte una muñequera ESD a una superficie metálica sin pintar del marco del armario antes de manipular o posicionar el conjunto de la PCB.
Montaje: Fije firmemente la placa a la placa de montaje del accionamiento o al chasis del armario designados utilizando el hardware de separación adecuado para evitar tensiones estructurales.
Cableado y blindaje: Conecte los 4 conectores de cable GXPL y fije los cables de tierra de blindaje de forma segura a los pines de terminal de inserción designados.
