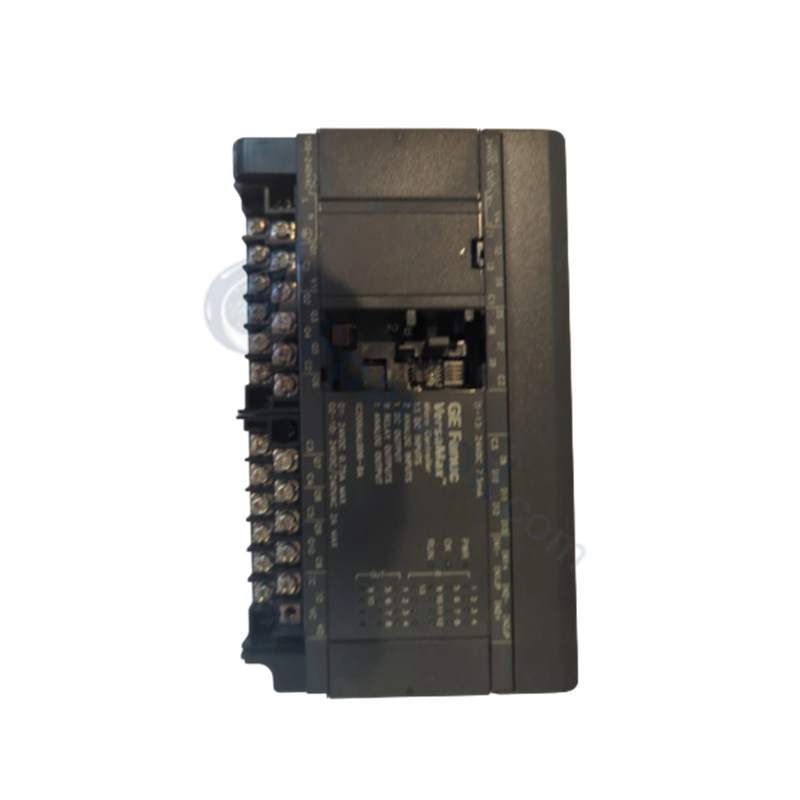

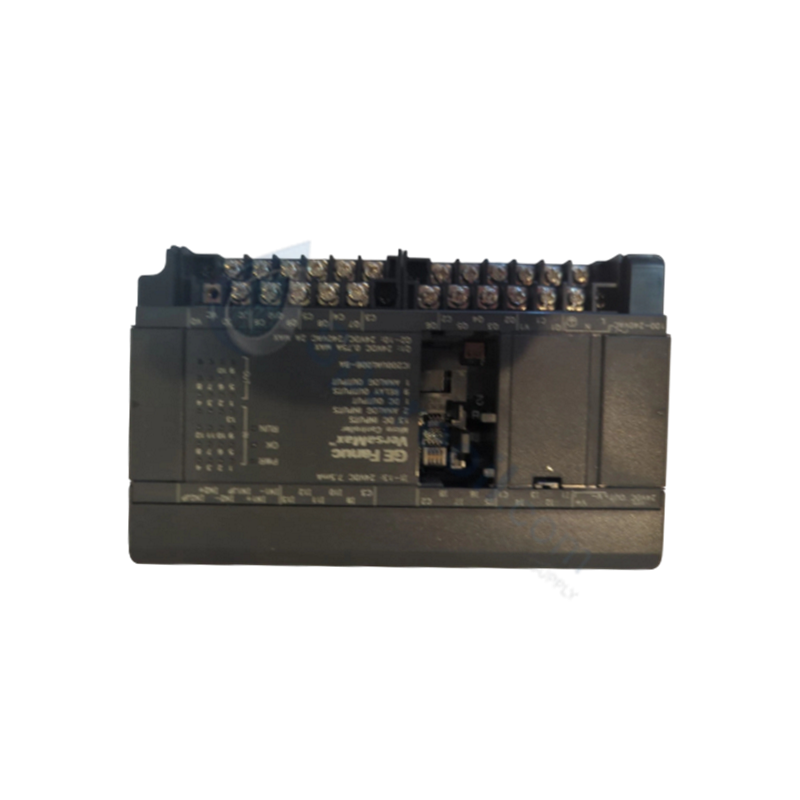

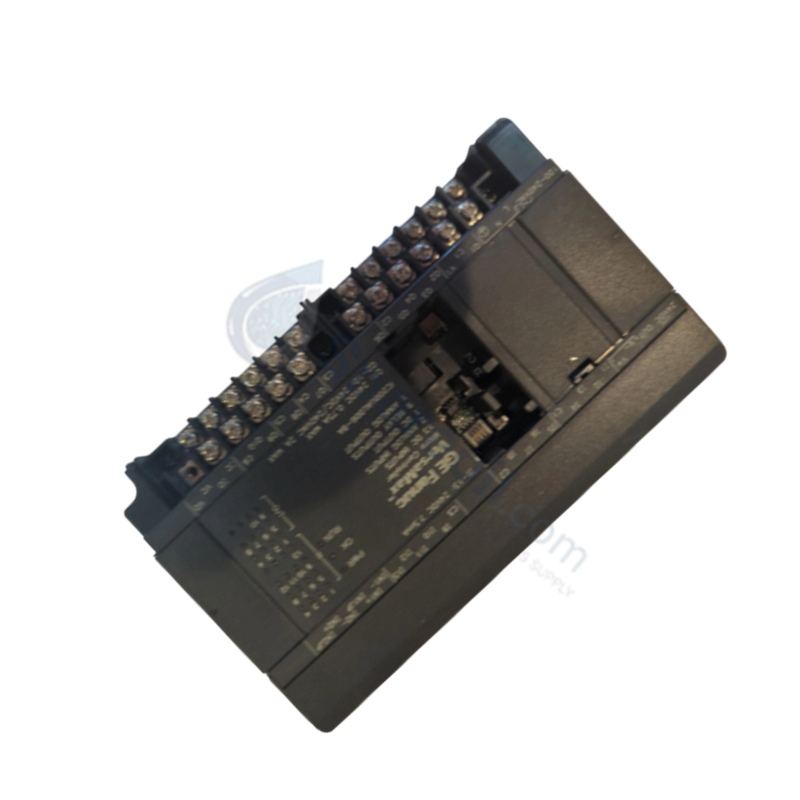

El GE Fanuc IC200UAL006, también catalogado como el Micro Controlador Lógico Programable IC200UAL006, funciona como un componente de hardware dedicado para el procesamiento de señales de campo y el control de lazo directo dentro de las plataformas VersaMax Micro.

Especificaciones de Hardware

Parámetro Especificación
Modelo IC200UAL006
Marca GE Fanuc
Origen EE. UU.
Peso 2.00 lbs (0.91 kg)
Dimensiones Dimensiones estándar del chasis VersaMax Micro
Temperatura de operación 0 a 60 grados C
Consumo de energía Voltaje de operación: 120 a 240 VCA
Total de puntos de E/S 23 puntos de E/S
Canales discretos 13 entradas / 10 salidas
Canales analógicos 2 entradas analógicas / 1 salida analógica
Puertos de comunicación Puerto 1: RJ-45 (RS-232), Puerto 2: DB-15 (RS-485)
Alimentación del sensor de usuario 200 mA a 24 VCC
Carga máxima del relé 2 A a 240 VCA / 24 VCC (resistiva)

Velocidad de comunicación del bus de backplane y escalamiento de densidad de E/S

La unidad central de procesamiento IC200UAL006 coordina el escaneo de canales discretos y analógicos utilizando una velocidad de comunicación optimizada del bus de backplane interno. Al admitir hasta 23 canales de E/S incorporados junto con la distribución de energía local del sensor, la unidad facilita el escalamiento directo de la densidad de E/S a través de la conexión de cable plano externo a los bastidores de expansión. Las interfaces seriales integradas admiten comunicaciones deterministas a través de medios RS-232 y RS-485, mientras que la memoria no volátil interna garantiza la compatibilidad con el firmware flash y la retención del programa sin depender de módulos de memoria portátiles externos.

Preguntas Frecuentes

P: ¿El IC200UAL006 admite la expansión a través de módulos de memoria EEPROM portátiles?

R: No. Los módulos de memoria portátiles no son compatibles con esta revisión de hardware específica. La lógica del programa y las configuraciones de los parámetros se almacenan directamente en la memoria flash no volátil interna.

P: ¿Cuáles son los límites de corriente y voltaje para las salidas de relé integradas al conmutar cargas de campo resistivas?

R: Las salidas de relé integradas admiten una carga de conmutación resistiva máxima de 2 A por punto a 240 VCA o 24 VCC.

Pautas de instalación en campo

  1. Desconecte la alimentación de CA de la línea principal (120 a 240 VCA) antes de montar, cablear o realizar el mantenimiento de la unidad de control.
  2. Fije el IC200UAL006 en un riel DIN estándar de 35 mm o móntelo directamente en una placa posterior de panel con conexión a tierra utilizando tornillos M4.
  3. Establezca una ruta de conexión a tierra de baja impedancia conectando el terminal de tierra del chasis al punto de tierra principal del panel utilizando un cable de cobre de calibre mínimo 14 AWG.
  4. Encamine el cableado de alimentación de CA por separado de las entradas/salidas de CC de bajo voltaje y los cables de comunicación serial para mitigar la interferencia electromagnética.
  5. Termine las líneas de comunicación RS-232 en el puerto 1 a través del conector RJ-45, y las conexiones de red multipunto serial RS-485 en el puerto 2 a través del conector DB-15.
  6. Asegúrese de que el consumo total de corriente de los sensores de campo externos conectados a los terminales de alimentación auxiliares de 24 VCC no exceda los 200 mA.
