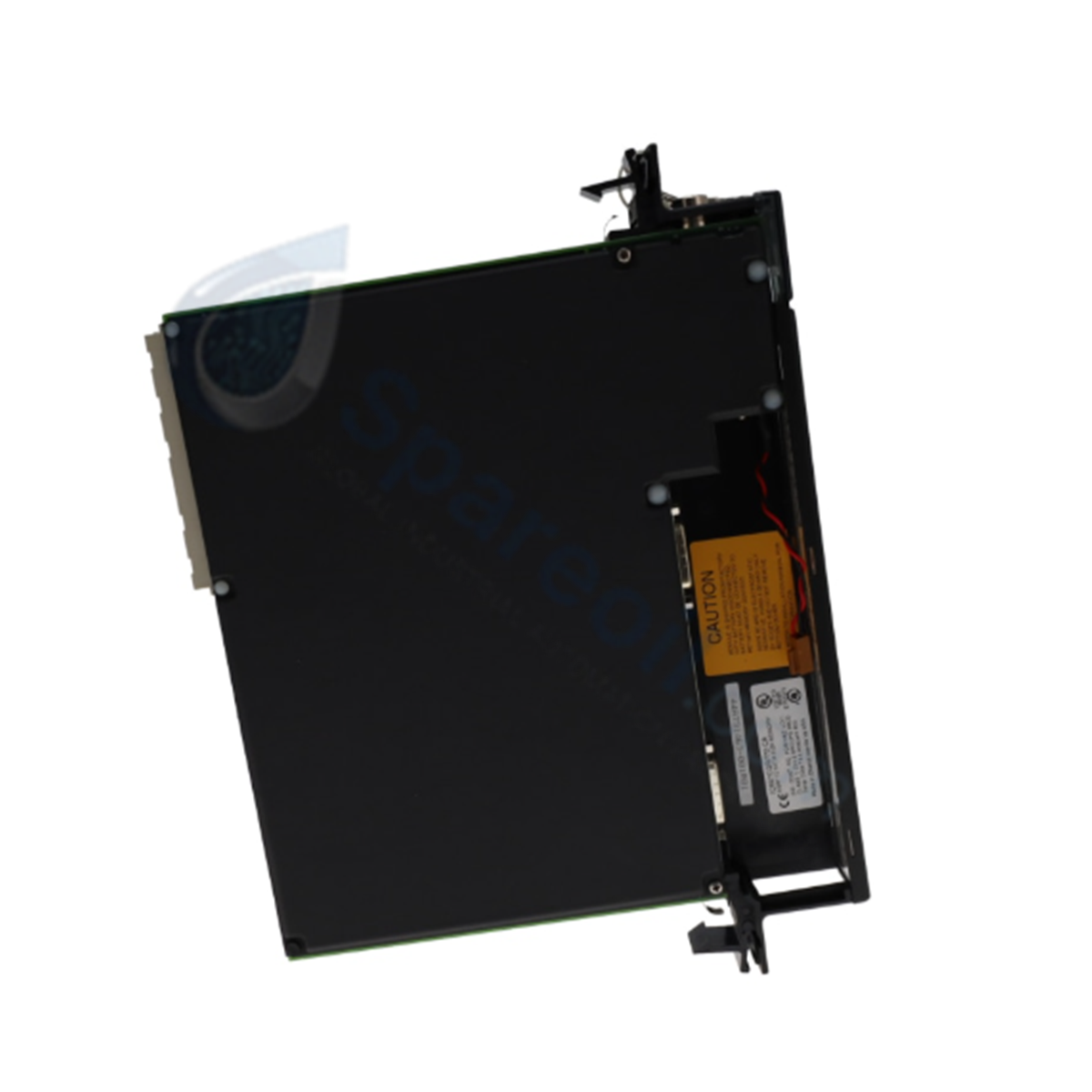

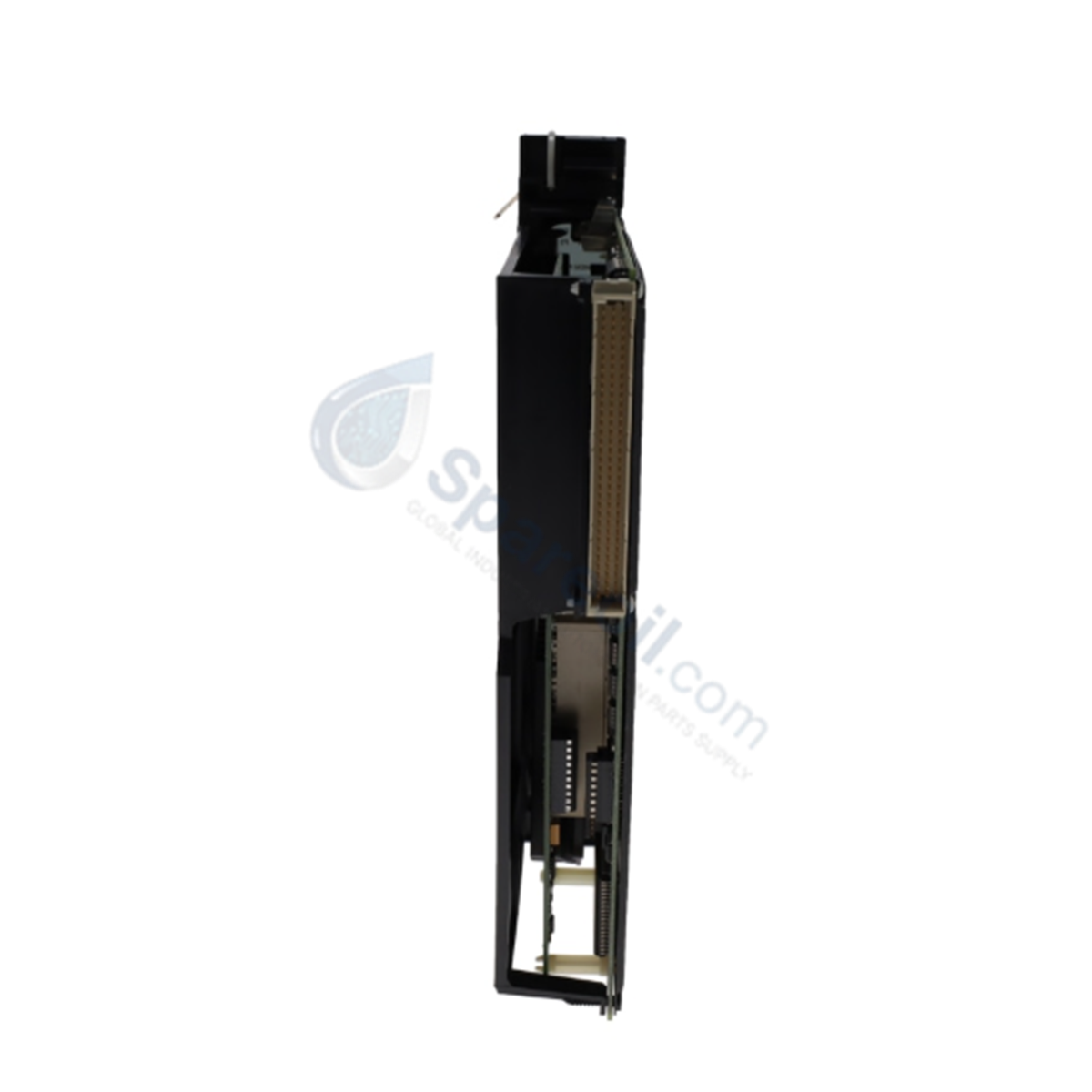

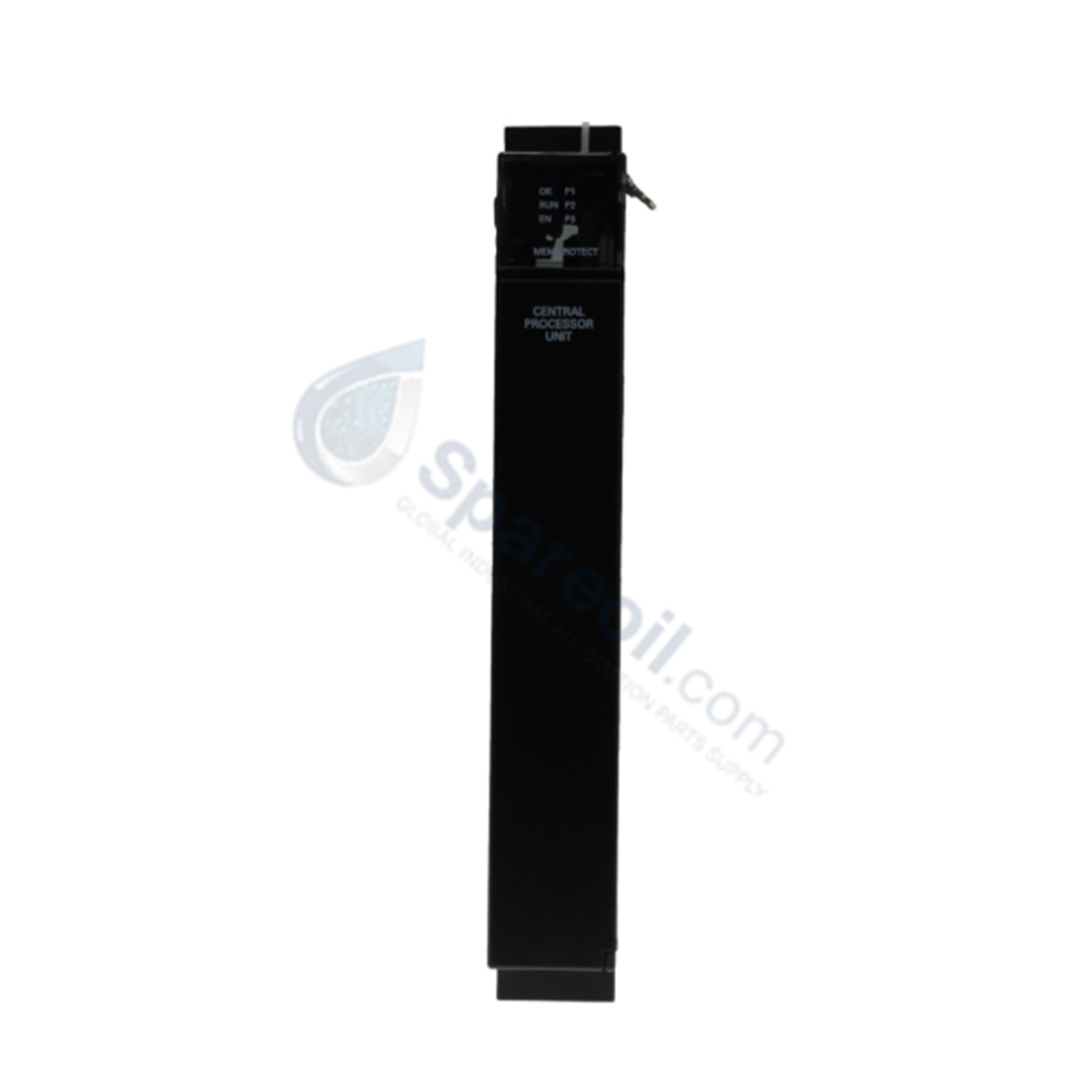

Módulo de CPU de bus doble GE IC697CGR772

Módulo de CPU de bus doble serie 90-70 GE IC697CGR772

Módulo de CPU de bus doble serie 90-70 GE IC697CGR772

Disponibilidad: 10 Quedan en stock

Configurado para tareas de alta disponibilidad y tolerancia a fallos en redes de la Serie 90-70, el GE IC697CGR772 (Módulo...

Código: IC697CGR772

Manufacturer: GE Fanuc
Product No.: IC697CGR772
Product Type: Procesadores de CPU
Product Origin: USA
Payment:T/T, Western Union
Weight: 790g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Configurado para tareas de alta disponibilidad y tolerancia a fallos en redes de la Serie 90-70, el GE IC697CGR772 (Módulo de CPU IC697CGR772) proporciona ejecución física/eléctrica directa de sincronización lógica y enrutamiento de redundancia de doble bus. El módulo utiliza un microprocesador interno 80486DX4 que funciona a 96 MHz para mantener un tiempo de ejecución determinista en mapas de hardware digitales y analógicos localizados.

Especificaciones de hardware

Parámetro	Especificación
Modelo	IC697CGR772
Marca	GE Fanuc Emerson
Origen	EE. UU.
Peso	0,79 kg (1,75 lb)
Dimensiones	Ancho de una ranura estándar de la Serie 90-70
Temperatura de funcionamiento	0 a 50 grados C
Consumo de energía	15,5 W (3,1 A a 5 VCC)
Tipo de procesador	Microprocesador 80486DX4
Velocidad de reloj	96 MHz
Memoria de usuario	512 KB de RAM CMOS (con batería de respaldo)
Velocidad de ejecución booleana	0,4 microsegundos
Capacidad de E/S discretas	2048 entradas / 2048 salidas
Capacidad de E/S analógicas	8000 canales máx.
Interfaces serie	1x RS-232, 2x RS-485
Soporte de protocolo base	Protocolo GE SNP
Fuente de alimentación de respaldo	Batería de litio IC697ACC701 / IC697ACC771

Control industrial y determinismo de red

El IC697CGR772 mantiene la integridad sincronizada del sistema a través de protocolos de velocidad de comunicación de bus de backplane específicos optimizados para topologías en espera activa. La configuración del hardware permite la duplicación de memoria en tiempo real a través de su interfaz de bus dual para admitir transferencias de control sin interrupciones dentro de una ventana de 5,9 ms de un solo escaneo. La compatibilidad con firmware flash rige el seguimiento sincrónico de la lógica del usuario y los estados de los registros, evitando la truncamiento de datos o el retraso de arbitraje de red al equilibrar perfiles de densidad de E/S a gran escala.

Preguntas frecuentes

P: ¿Cuáles son las reglas específicas de aislamiento de energía requeridas durante el mantenimiento de hardware del IC697CGR772?

R: El IC697CGR772 no admite el intercambio en caliente sin alimentación. El conjunto completo del backplane del rack debe aislarse mecánicamente de la fuente principal de 5 VCC antes de retirar o insertar el módulo para evitar la corrupción de la memoria o la degradación de la interfaz.

P: ¿Cómo indica la CPU una avería crítica o una condición de batería de litio de respaldo agotada?

R: Los estados de diagnóstico se dirigen a la matriz de LED frontal. Si el voltaje de respaldo de la batería de litio cae por debajo del umbral lógico durante un ciclo de encendido, el LED Module OK no se inicializará ni mantendrá un estado activo constante.

Pautas de instalación en campo

Restricciones de asignación de placa base: Monte el módulo de CPU estrictamente en la ranura más a la izquierda del conjunto de rack principal para establecer la configuración adecuada del bus maestro y habilitar la conexión eléctrica al interruptor lógico de protección de memoria.
Estándares de blindaje y conexión a tierra: Termine todo el cableado de comunicación en serie (RS-232 y RS-485) utilizando blindaje trenzado externo. Fije los blindajes directamente a la abrazadera de tierra del chasis para reducir la inducción de ruido en la red SNP.
Mapeo de configuración de redundancia: Asegúrese de que ambos procesadores de CPU idénticos en espera activa contengan líneas base de firmware coincidentes y capacidades de registro de usuario para ejecutar operaciones de respaldo de un solo escaneo precisas en las ranuras físicas redundantes.
