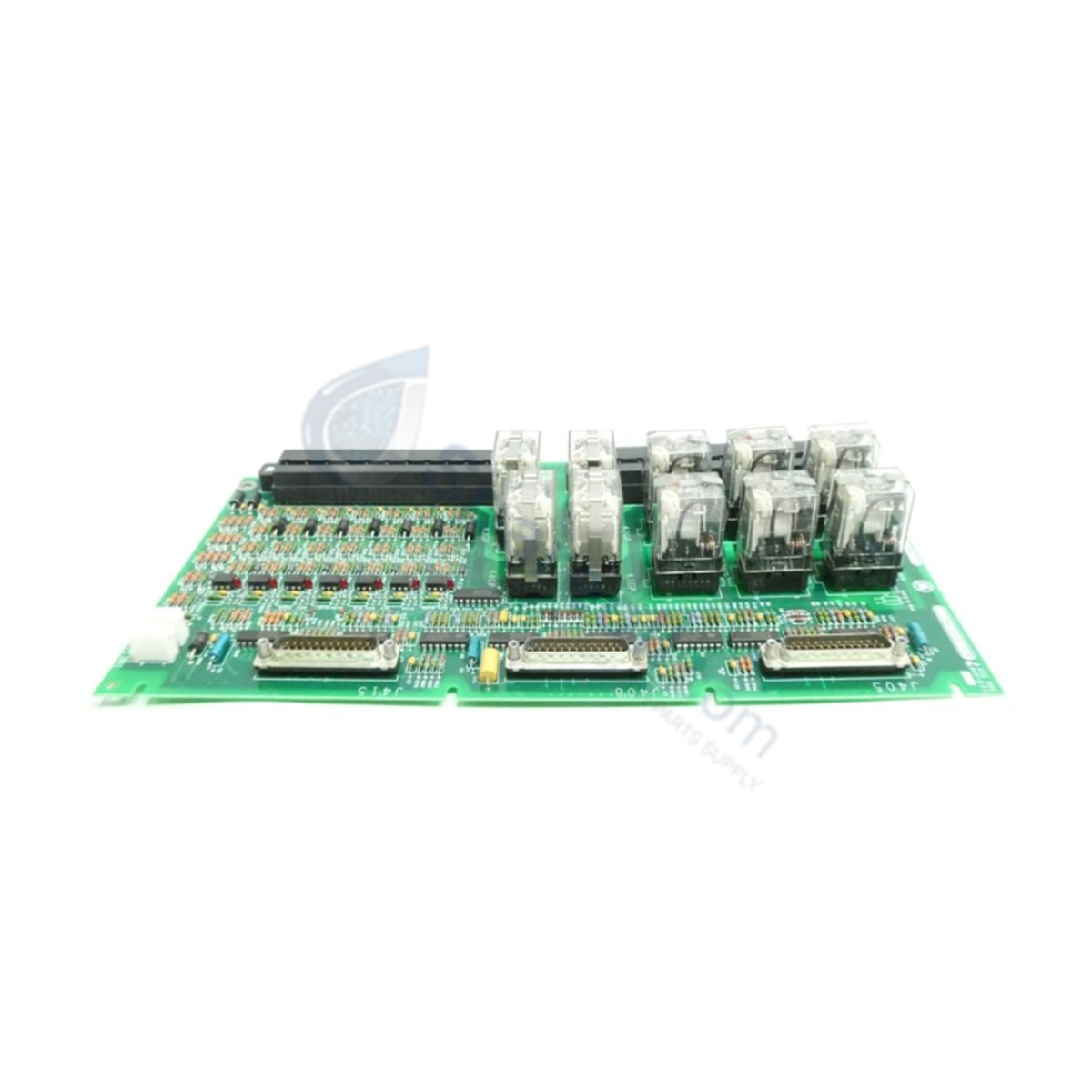

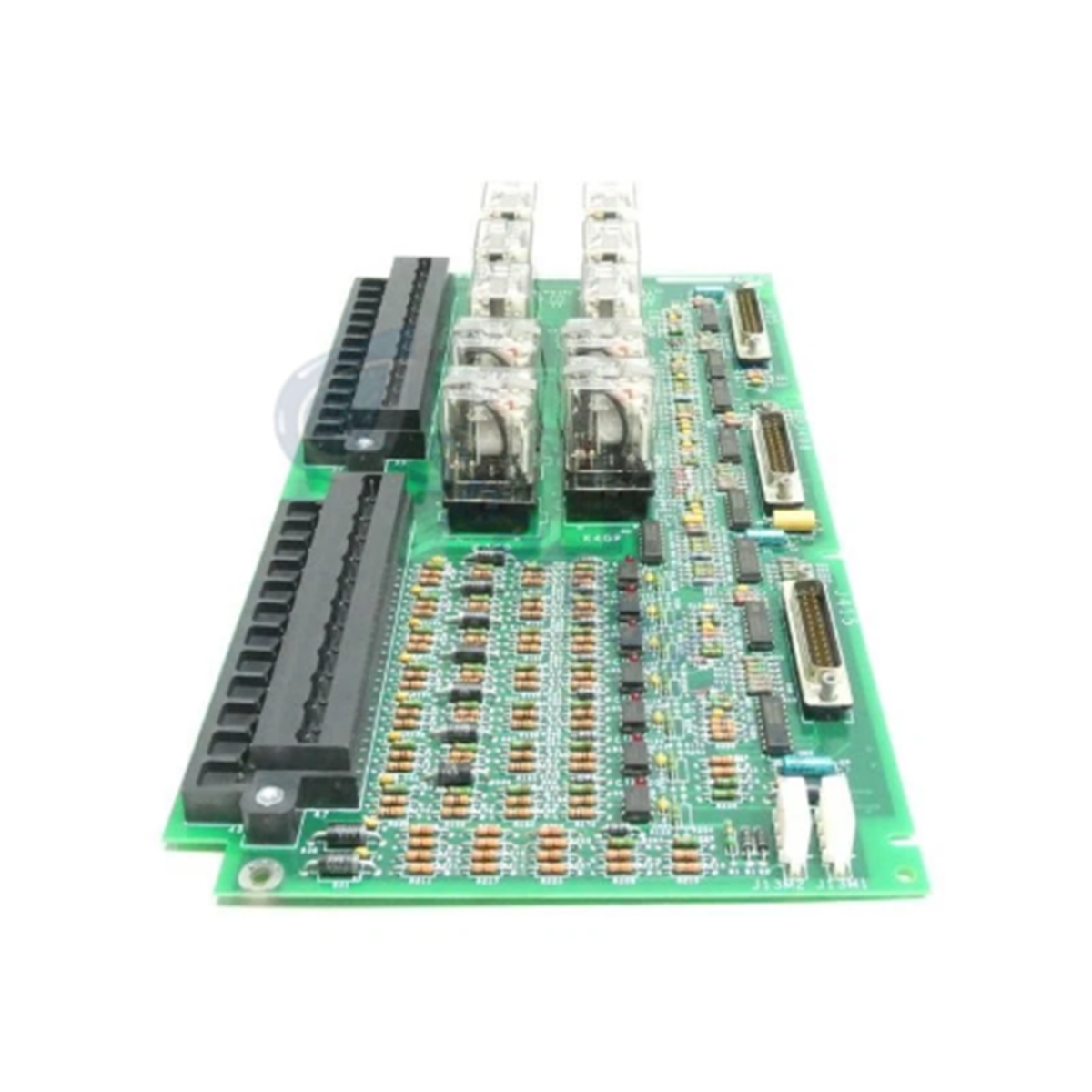

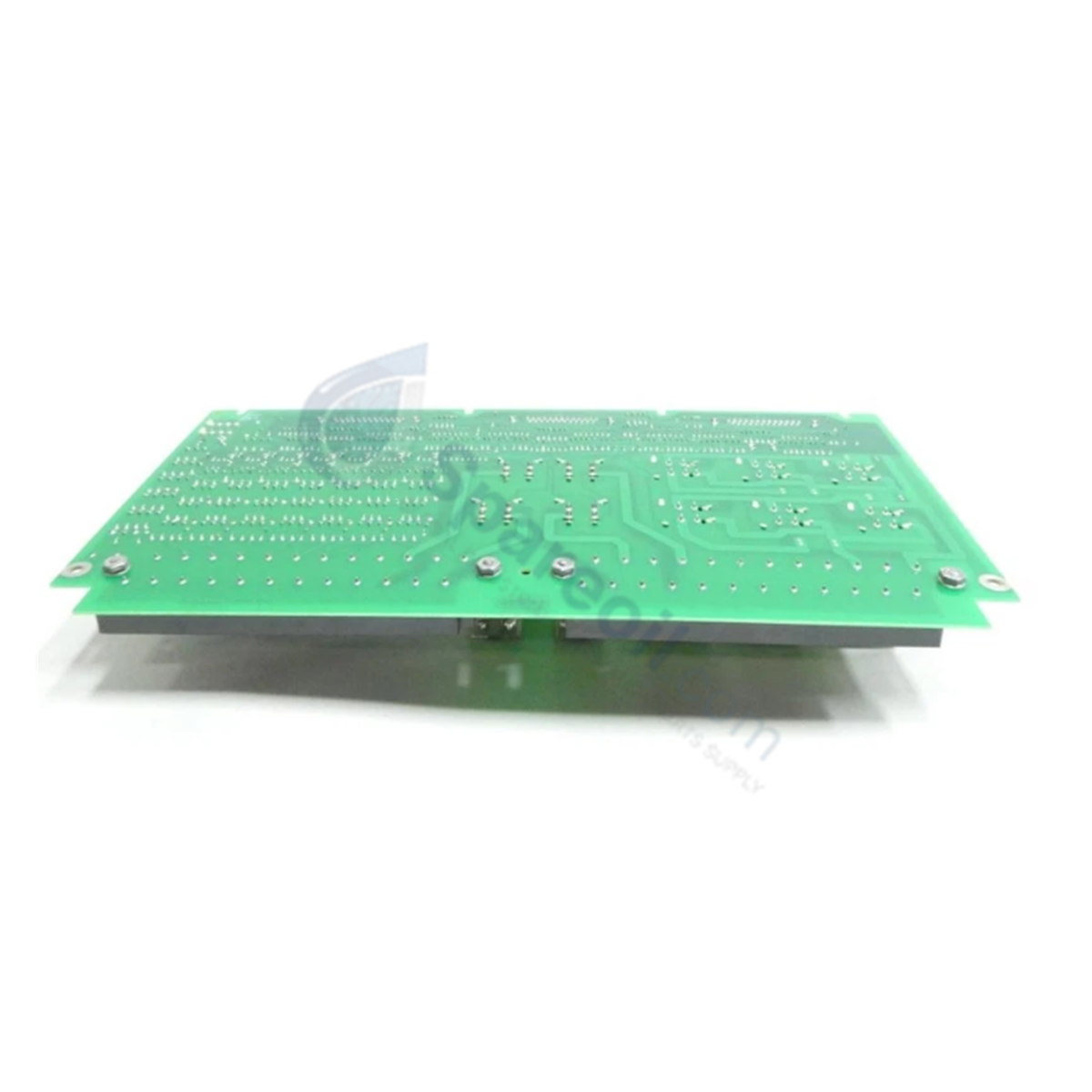

IS200ECTBG1ABB Tarjeta de terminales GE

GE IS200ECTBG1ABB Tarjeta de terminales de contacto de excitación Mark VI

GE IS200ECTBG1ABB Tarjeta de terminales de contacto de excitación Mark VI

Disponibilidad: 10 Quedan en stock

La GE IS200ECTBG1ABB, también catalogada como la tarjeta de terminales de contacto de excitación IS200ECTB, funciona como un componente de...

Código: IS200ECTBG1ABB

Manufacturer: GE Fanuc
Product No.: IS200ECTBG1ABB
Product Type: Tarjetas Terminales de Entrada/Salida Discretas
Product Origin: USA
Payment:T/T, Western Union
Weight: 900g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

La GE IS200ECTBG1ABB, también catalogada como la tarjeta de terminales de contacto de excitación IS200ECTB, funciona como un componente de hardware dedicado para el monitoreo de entrada de contacto y la ejecución de la interfaz de relé de salida dentro de las plataformas del sistema de control de excitación Mark VI EX2100. Operando en configuraciones de sistema redundantes, la tarjeta alimenta las entradas de estado en línea del interruptor del generador 52G y las entradas de bloqueo 86G a 70 VCC, mientras interconecta cuatro salidas de relé Form-C de propósito general bajo la administración del controlador EMIO.

Especificaciones de hardware

Parámetro	Especificación
Modelo	IS200ECTBG1ABB
Marca	GE (General Electric)
Origen	EE. UU.
Temperatura de funcionamiento	0 a 60 °C
Consumo de energía	Fuente de humedecimiento de contacto de 70 VCC / alimentación del sistema
Serie	Mark VI IS200
Tipo de producto	Tarjetas de terminales de contacto de excitación
Acrónimo funcional	ECTB
Configuración del sistema	Modo redundante
Módulos de interfaz	EMIO (Control), EPCT, EXTB, EACF (E/S)
Entradas dedicadas	52G (Estado en línea del generador), 86G (Entrada de bloqueo)
Voltaje de humedecimiento	Entradas alimentadas a 70 VCC
Contactos de salida	4 relés Form-C (por ejemplo, salidas auxiliares 94EX, 30EX)
Referencia de la documentación	GEI-100457 / GEH-6632

Arquitectura de red determinista y procesamiento de E/S

La IS200ECTBG1ABB enruta las señales de campo a través de rutas de terminales discretas de alta densidad gestionadas directamente por la tarjeta controladora EMIO. Al procesar las entradas de contacto y los estados de la bobina de salida Form-C en sincronización con las tarjetas de terminales EPCT, EXTB y EACF, el módulo evita las restricciones de velocidad de comunicación del bus de la placa base estándar. El hardware de lógica digital valida los estados de contacto en tiempo real y la retroalimentación auxiliar del relé, mientras que la compatibilidad de firmware flash en toda la plataforma Mark VI garantiza la ejecución sincronizada de la señal de disparo y estado en arquitecturas de excitación redundantes.

Preguntas frecuentes

P: ¿Qué módulo de control principal gestiona el procesamiento de señales para la tarjeta de terminales IS200ECTBG1ABB?

R: La tarjeta es gestionada por la tarjeta de control EMIO junto con los módulos de terminales asociados EPCT, EXTB y EACF.

P: ¿Qué fuente de alimentación se aplica a las entradas de contacto discretas 52G y 86G en la tarjeta ECTB?

R: La tarjeta suministra internamente una alimentación de humedecimiento de 70 VCC para monitorear el estado del interruptor del generador 52G y las entradas de bloqueo 86G.

P: ¿Qué salidas de relé son accionadas por los cuatro contactos Form-C de esta tarjeta?

R: Los contactos secos/húmedos Form-C accionan circuitos de disparo y salida auxiliar como 94EX y 30EX, monitoreando las corrientes de la bobina del relé y los estados de los contactos auxiliares.

Pautas de instalación en campo

Ejecución del cableado del terminal: Conecte el cableado de campo discreto estrictamente de acuerdo con las asignaciones esquemáticas para los contactos 52G, 86G y Form-C, como se describe en el manual GEI-100457.
Conexión a tierra y blindaje: Termine los blindajes de los cables directamente a la barra de conexión a tierra del gabinete para evitar que el ruido eléctrico se acople a los bucles de humedecimiento de 70 VCC.
Manejo seguro ESD: Use una muñequera antiestática con conexión a tierra al tocar o montar la placa de circuito para proteger la lógica de montaje en superficie de la descarga electrostática.
Verificación de configuración redundante: Verifique el enrutamiento de cables de doble canal a las tarjetas de control EMIO redundantes antes de aplicar la energía de control del sistema.
