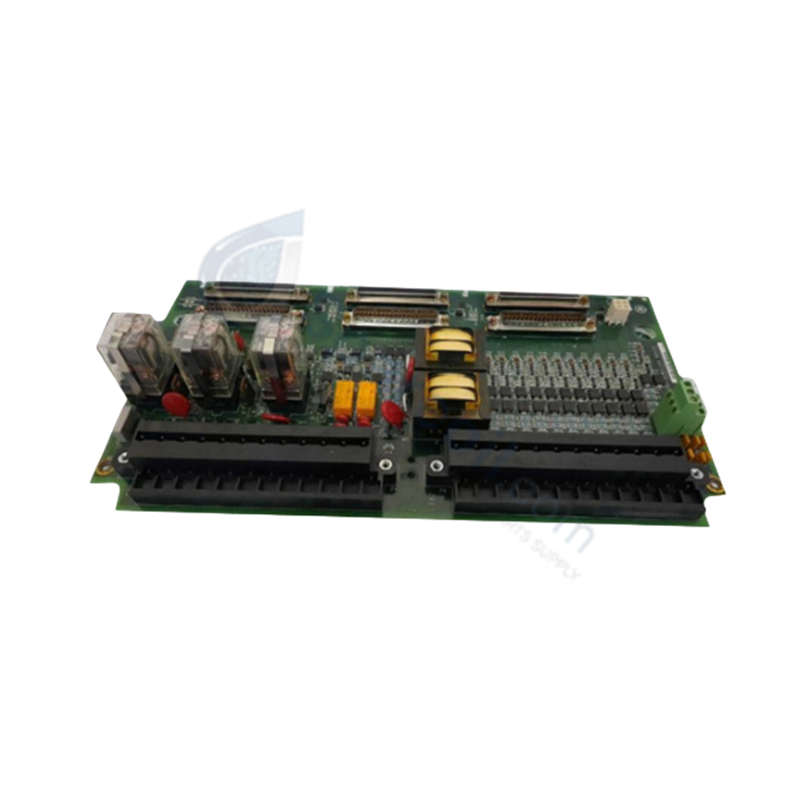

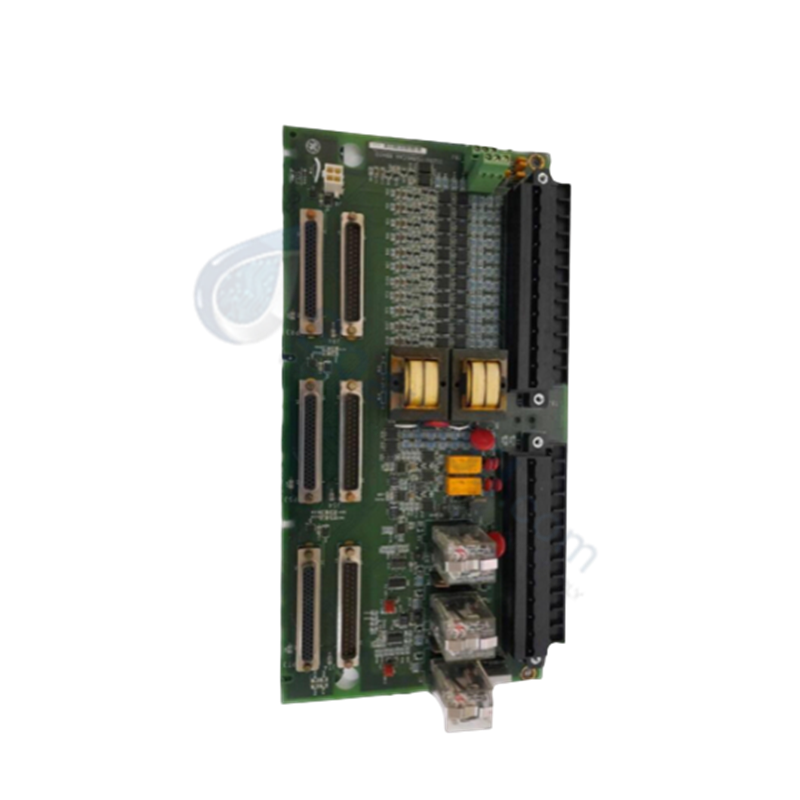

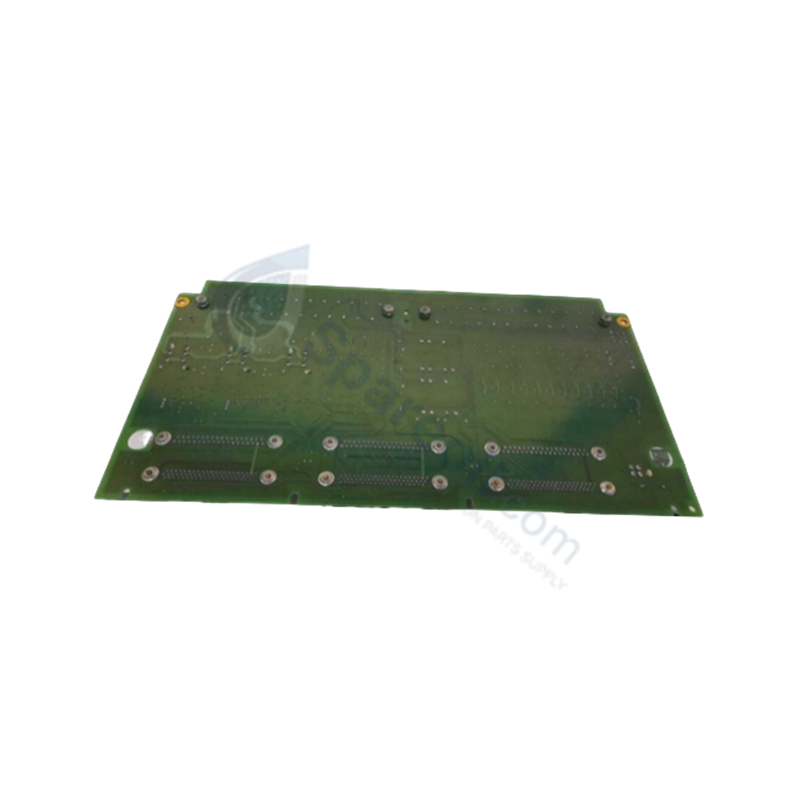

La GE IS200TTURH1C, también catalogada como la tarjeta de terminales IS200TTUR, funciona como un componente de hardware dedicado para el disparo de turbinas, la verificación de sincronización y la interfaz de entrada de contactos dentro de los sistemas de control Speedtronic Mark VI. La tarjeta gestiona los canales de interfaz de cableado físico a través de bloques de terminales montados con tornillos, conectores D-shell y cabezales de enchufe multipin. Los relés integrados, los transformadores montados en el centro, los resistores variables y los interruptores de puente permiten la votación a nivel de hardware y el aislamiento de circuitos en configuraciones de controlador de redundancia dual y triple.

Especificaciones de Hardware

Parámetro Especificación
Modelo IS200TTURH1C
Marca General Electric
Origen EE. UU.
Peso 0.82 kg (1.80 lbs)
Dimensiones 33.02 cm x 17.78 cm x 5.08 cm
Temperatura de funcionamiento -30 a 65 grados C
Consumo de energía Tarjeta pasiva / Alimentación externa a través del paquete de E/S
Serie Mark VI
Tipo de producto Tarjetas de terminales de control de turbinas
Tipo de placa de circuito PCB rectangular con perforaciones menores en los bordes
Conectividad Bloques de terminales de tornillo, conectores D-shell macho/hembra, conectores de enchufe
Conmutación y controles Relés montados en superficie, resistores variables, interruptores de puente para selección de votación
Transformador de aislamiento Dos transformadores de aislamiento montados en el centro

Comunicación de bus de placa base y redes determinísticas

La IS200TTURH1C facilita el enrutamiento de E/S de alta densidad a los racks de control primarios, trabajando en conjunto con las tarjetas de procesador de E/S PTUR y VTUR para ofrecer una adquisición de señal determinística en las arquitecturas de sistema Speedtronic. La ejecución de hardware integrada aísla los circuitos de contacto de campo de las rutas de comunicación del bus de la placa base del controlador, evitando que los transitorios eléctricos externos degraden la ejecución del escaneo. Los interruptores de puente a nivel de tarjeta permiten la manipulación física del circuito para admitir topologías de votación de hardware simplex o de dos de tres (2oo3) sin introducir latencia de software.

Preguntas Frecuentes

P: ¿Cómo se seleccionan las configuraciones de votación de hardware en la tarjeta de terminales IS200TTURH1C?

R: Los modos de votación (votación simplex o triple redundante) se configuran mediante interruptores de puente físicos integrados que reconfiguran las rutas de enrutamiento de la señal entre los puntos terminales de campo y los conectores de interfaz.

P: ¿Qué conectores de interfaz se utilizan para vincular esta tarjeta con las tarjetas de procesador de E/S Mark VI?

R: La tarjeta utiliza bloques de terminales de tornillo de dos niveles numerados para el cableado de campo, junto con conectores D-shell macho y hembra y conectores de enchufe multipin para el cableado directo a los racks de E/S.

P: ¿Qué función realizan los transformadores montados en el centro de la tarjeta?

R: Los dos transformadores de aislamiento montados en el centro proporcionan escalado de voltaje galvánico y acondicionamiento de señal para la sincronización del generador y las entradas de detección de voltaje de CA.

Pautas de instalación en campo

  • Estándares de control ESD: Siempre utilice una muñequera ESD conectada a tierra a la caja metálica del panel antes de manipular la tarjeta de terminales o ajustar las posiciones de los puentes.
  • Verificación de la configuración del puente: Verifique que todas las posiciones de los interruptores de puente físicos coincidan con los dibujos de la topología del sistema (votación simplex vs. 2oo3) antes de encender los racks de E/S conectados.
  • Par de apriete y numeración del cableado de terminales: Dirija los conductores de campo a los bloques de terminales de tornillo numerados y apriete las conexiones de acuerdo con las pautas estándar del panel para evitar fallas por alta resistencia en terminales sueltos.
  • Fijación del conector D-Shell: Asegúrese de que los cables de interfaz D-shell estén completamente asentados y que los tornillos de retención del conector roscado estén apretados a mano para mantener la continuidad de la toma de tierra y la integridad de la señal.
