Descripción general del producto

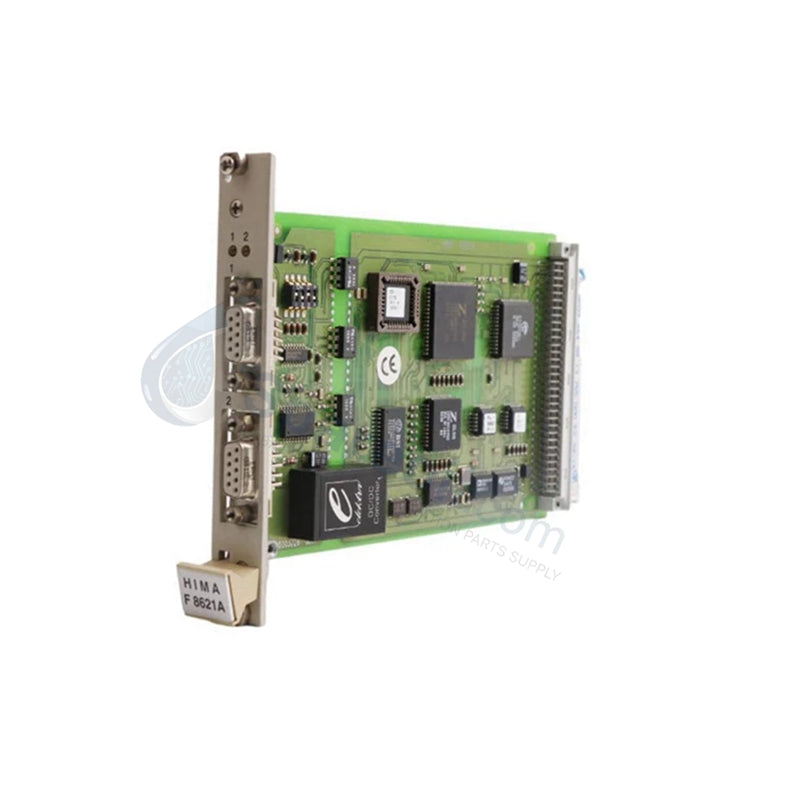

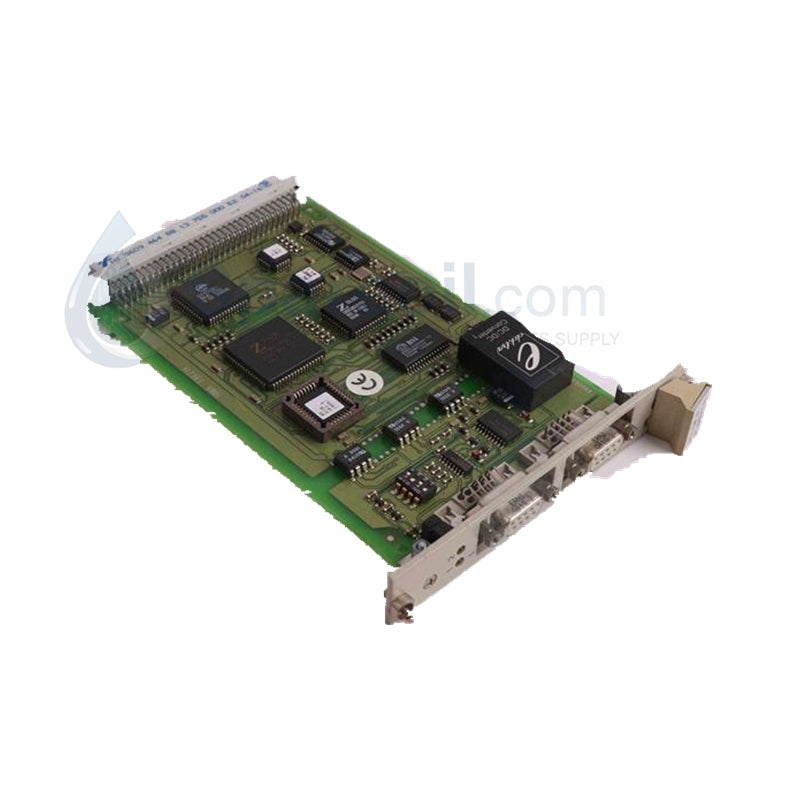

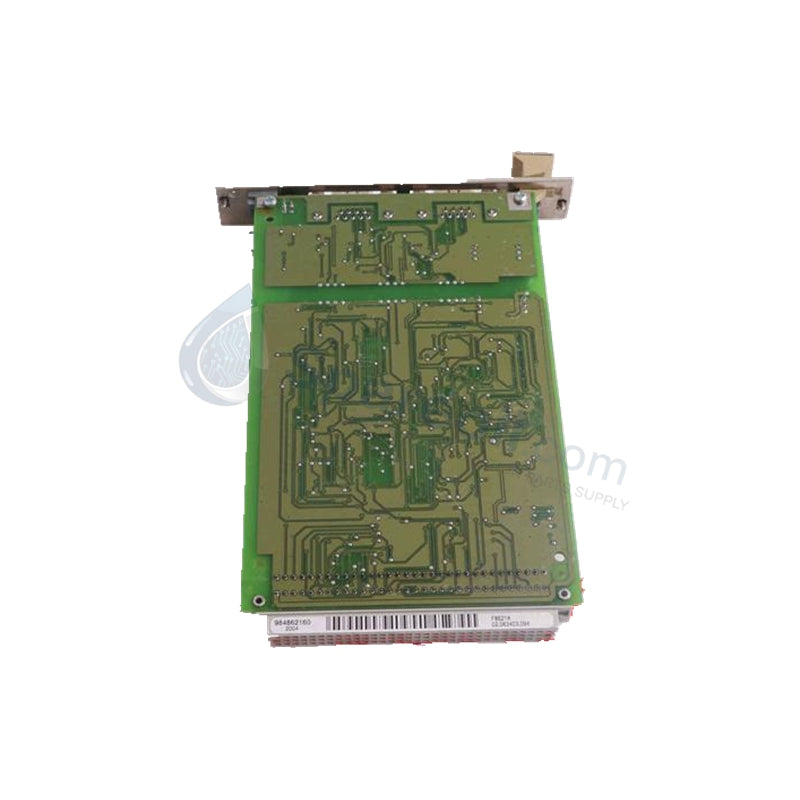

La HIMA F8621A funciona como la Unidad Central de Procesamiento (CPU) de alta disponibilidad y el solucionador de lógica central diseñado específicamente para los sistemas electrónicos programables relacionados con la seguridad (PES) clásicos HIMA H41q y H51q. Este módulo de seguridad crítica gestiona las tareas de procesamiento, lee las condiciones de entrada de campo y ejecuta programas de aplicación para comandar salidas dentro de estrictas limitaciones de tiempo real. Las instalaciones de procesamiento industrial pesadas, incluidas las plataformas marinas, los reactores químicos y los sistemas de quemadores, dependen de este procesador para mantener una cobertura continua de parada de emergencia (ESD) y un enclavamiento de procesos en entornos de producción peligrosos.

Especificaciones técnicas

• Fabricante: HIMA Paul Hildebrandt GmbH + Co KG

• Número de pieza: F8621A (también escrito como F 8621A)

• Compatibilidad con la plataforma del sistema: Bastidores de seguridad HIMA H41q y H51q

• Tipo de producto funcional: Unidad Central de Procesamiento (CPU) / Tarjeta de resolución lógica

• Nivel de integración de seguridad: Certificación IEC 61508 SIL3 / Clasificación AK 6

• Arquitectura de hardware de procesamiento: Lógica de votación multicanal interna integrada

• Entradas de alimentación de funcionamiento: 24 VCC nominal de línea base

• Capa de regulación de energía: Aislamiento CC a CC incorporado y etapa de gestión de energía

• Interactividad del bus de comunicación: Interfaz de bus de placa posterior propietario de alta velocidad

• Infraestructura de diagnóstico: Seguimiento completo del hardware del watchdog, registros de registro flash, matriz de LED

• Dimensiones externas físicas: 2,0 cm x 18,7 cm x 12,8 cm

• Peso neto del componente: 0,16 kg (0,42 lbs)

• Peso bruto de envío objetivo: 1,00 kg

• Origen del diseño principal: Alemania (Ensamblado y suministrado a través de distribución autorizada)

• Estado del ciclo de vida del stock del sistema: Nuevo y original en el embalaje de fábrica

Ventajas de ingeniería

Motor lógico SIL3 de alta integridad para prevenir disparos de proceso inseguros

El F8621A utiliza un diseño de procesador de votación multicanal que realiza una verificación cruzada de los bucles de ejecución en paralelo. Las unidades lógicas aritméticas internas ejecutan cálculos idénticos en cada ciclo de reloj. Si los canales detectan alguna divergencia computacional o corrupción de memoria, el hardware inicia una rutina de respaldo determinista, forzando a los bucles de proceso afectados a entrar en sus estados de apagado a prueba de fallos designados instantáneamente. Esta validación de alta integridad evita que las fallas de componentes ocultas creen puntos ciegos peligrosos en los bucles de emergencia.

El aislamiento de potencia de doble propósito reduce la sobrecarga de componentes externos

La tarjeta integra etapas internas de conversión de energía CC/CC directamente junto a su núcleo de procesamiento central. Esta elección de ingeniería embebida aísla los microprocesadores lógicos sensibles de las fluctuaciones, el ruido eléctrico y las caídas de voltaje comunes en el bus externo principal de 24 VCC. Al filtrar los picos de energía dentro del módulo, el diseño elimina la necesidad de instalar acondicionadores de energía auxiliares independientes dentro del diseño del panel, lo que ahorra espacio en el rack horizontal y reduce la acumulación de calor en el gabinete.

El factor de forma rígido resiste la vibración del gabinete de alta frecuencia

El delgado perfil de 2 centímetros de ancho alberga componentes de estado sólido robustos construidos para funcionar de forma segura sin ventiladores de refrigeración internos. El chasis físico se desliza en los subracks estándar H41q/H51q, anclándose firmemente a los puertos de la placa posterior a través de una tira de conector de alta resistencia. Este bloqueo mecánico resiste las vibraciones estructurales continuas de baja frecuencia generadas por las bombas industriales y la turbomaquinaria vecina, evitando el desgaste de los pines y eliminando las fallas de contacto sueltas durante largos períodos de operación.

Preguntas frecuentes

• ¿Puede el F8621A insertarse directamente en un rack H41q/H51q activo y más antiguo como un reemplazo directo de hardware? Sí, el F8621A funciona como un reemplazo mecánico y eléctrico directo para procesadores de series idénticas en estas plataformas heredadas. Debido a que el módulo llega completamente nuevo y original en el embalaje de fábrica, debe usar su herramienta de sistema de ingeniería maestra para cargar el programa de seguridad precompilado original y las configuraciones CRC verificadas en esta nueva CPU antes de volver a poner en línea el bucle de proceso específico.

• ¿Qué significa si el circuito interno del watchdog parpadea un LED de falla de hardware? Una falla activa del watchdog indica que la rutina de auto-prueba interna ha detectado un error de temporización, una falta de coincidencia de memoria o una interrupción en la ejecución del procesador que viola los parámetros SIL3. El módulo conecta a tierra inmediatamente su relé de diagnóstico, actualiza el registro de errores del sistema y bloquea sus interfaces de salida para garantizar que los procesos conectados permanezcan en una condición verificada a prueba de fallos hasta que el personal técnico realice el mantenimiento del rack.

• ¿Requiere este módulo de procesador una matriz de ventiladores de refrigeración externa separada? No, el F8621A utiliza componentes de estado sólido energéticamente eficientes que disipan el calor pasivamente a través de las ranuras de ventilación abiertas del subrack. Siempre que mantenga la temperatura ambiente estándar de la sala de control entre -20 y +60 grados Celsius y conserve un flujo de aire vertical limpio y sin restricciones a través del gabinete, el módulo funciona continuamente sin equipo de refrigeración auxiliar.
