IC693CBK001 Kit de Cables de Alta Densidad GE Fanuc

IC693CBK001 Kit de Cables de Alta Densidad GE Fanuc | Stock Nuevo

Disponibilidad: 10 Quedan en stock

Kit de cable de E/S de alta densidad GE Fanuc IC693CBK001 Serie 90-30 El GE Fanuc IC693CBK001, también catalogado como...

Código: IC693CBK001

Manufacturer: GE Fanuc
Product No.: IC693CBK001
Product Type: Kits de cableado E/S
Product Origin: USA
Payment:T/T, Western Union
Weight: 840g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

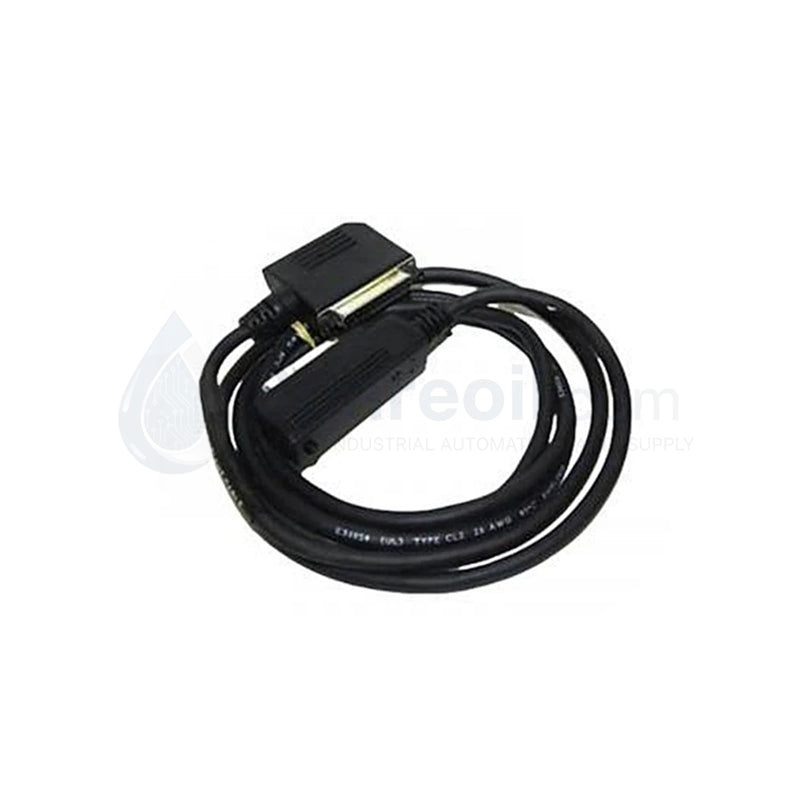

Kit de cable de E/S de alta densidad GE Fanuc IC693CBK001 Serie 90-30

El GE Fanuc IC693CBK001, también catalogado como el kit de cable de E/S de alta densidad IC693CBK001, sirve como el kit de cable de E/S de alta densidad IC693CBK001 principal utilizado para ejecutar el cableado del módulo de E/S de 32 puntos de alta densidad en las plataformas PLC Serie 90-30.

Especificaciones de hardware

Parámetro	Especificación
Modelo	IC693CBK001
Marca	GE Fanuc (Emerson)
Origen	EE. UU.
Línea de producto	PLC Serie 90-30
Contenido del kit	Cables CBL327 y CBL328
Aplicación	Módulos de E/S de alta densidad de 32 puntos
Tipo de conexión	Conectores de múltiples pines con llave a interfaz de terminal
Longitud del cable	3.0 pies (0.91 metros) por cable
Tipo de conductor	Cobre trenzado
Clasificación de protección	IP20 (dependiente del gabinete)
Temperatura de funcionamiento	0 a +60 grados C
Peso	0.84 kg

Velocidad de comunicación del bus del backplane y escalado de densidad de E/S

El kit de cable IC693CBK001 permite un escalado completo de la densidad de E/S de alta densidad en todo el espacio del chasis de la Serie 90-30 mediante el enrutamiento de 32 líneas de señalización de campo físicas distintas a través de dos paquetes de múltiples pines de baja impedancia preconfigurados. Aunque el kit de cable no maneja directamente el procesamiento de la velocidad de comunicación del bus del backplane, su composición estructural utiliza pares de cobre trenzados de precisión para preservar la integridad de la señal de alta frecuencia. Esta configuración amortigua el acoplamiento inductivo y la diafonía entre conductores de señal adyacentes, lo que garantiza que las actualizaciones de contacto limpias y deterministas lleguen a los registros de la interfaz del backplane local durante las fases de escaneo de E/S de alta velocidad.

Preguntas frecuentes

P: ¿Cuáles son las diferencias de instalación específicas entre los cables CBL327 y CBL328 incluidos en este kit?

R: Los cables CBL327 y CBL328 cuentan con matrices de llaveado físico distintas diseñadas para encajar en sus correspondientes tomas de terminal de 16 puntos en la placa frontal de la tarjeta de E/S de alta densidad. Esta barrera estructural evita la colocación invertida del enchufe y los errores de mapeo de cableado cruzado durante la implementación.

P: ¿Se pueden empalmar o alargar manualmente los cables de 3.0 pies del kit IC693CBK001 para llegar a paneles de organización remotos?

R: No. Empalmar o modificar la longitud física de las líneas ensambladas en fábrica puede introducir fluctuaciones en la resistencia del conductor y alterar las especificaciones capacitivas, lo que puede provocar atenuación de la señal y degradar los parámetros de inmunidad al ruido.

P: ¿Es seguro desconectar el conector multipin mientras el módulo de E/S de alta densidad conectado está bajo carga?

R: No. Desconectar los conectores con llave mientras los circuitos de campo están activos puede causar arcos eléctricos entre los pines, lo que lleva a la degradación del contacto o genera sobretensiones transitorias que pueden desestabilizar el procesamiento interno de la tarjeta lógica.

Pautas de instalación en campo

Alineación del conector y validación del llaveado: Haga coincidir las pestañas de guía mecánicas de los enchufes CBL327 y CBL328 con los perfiles de seguimiento de la placa frontal de la tarjeta de E/S de 32 puntos. Empuje firmemente hasta que los tornillos de mariposa se alineen con los zócalos de montaje, luego apriete completamente a mano.
Cumplimiento del radio de curvatura y alivio de tensión: Mantenga un radio de curvatura físico mínimo de 75 mm en ambos conjuntos de cables dentro del interior del panel. Asegure las líneas del cuerpo principal con bridas de nylon a la guía del gabinete para evitar que la tensión actúe sobre el conjunto de pines del conector.
Reglas de separación del canal de cableado: Dirija los paquetes de cables del kit de E/S a través de canales de cableado distintos bien aislados de líneas de corriente alterna de alto voltaje, servomotores y redes de energía inductiva pesada para evitar la inducción de ruido electromagnético.
Aplicación de conexión a tierra del blindaje: Conecte a tierra la trenza de blindaje general del cable en el bloque de tierra del gabinete de organización principal utilizando una configuración de barra de tierra de baja impedancia para desviar la interferencia de radiofrecuencia externa.
