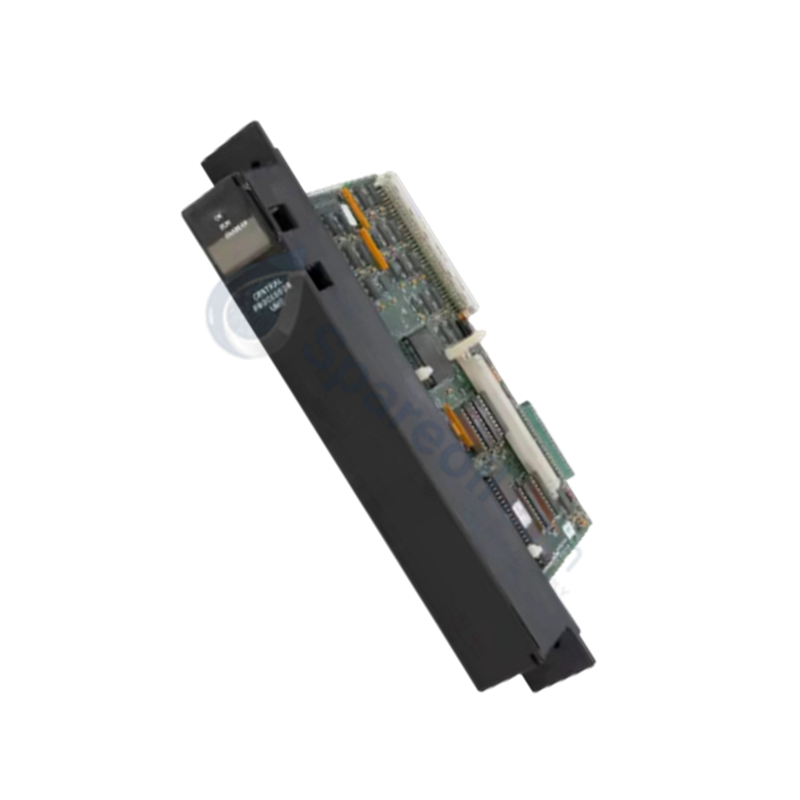

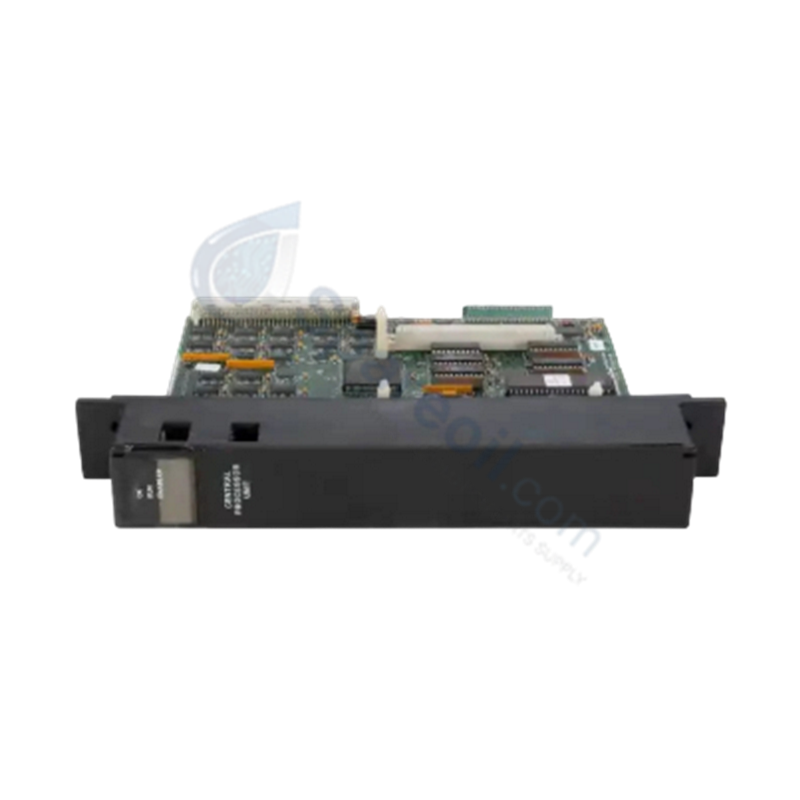

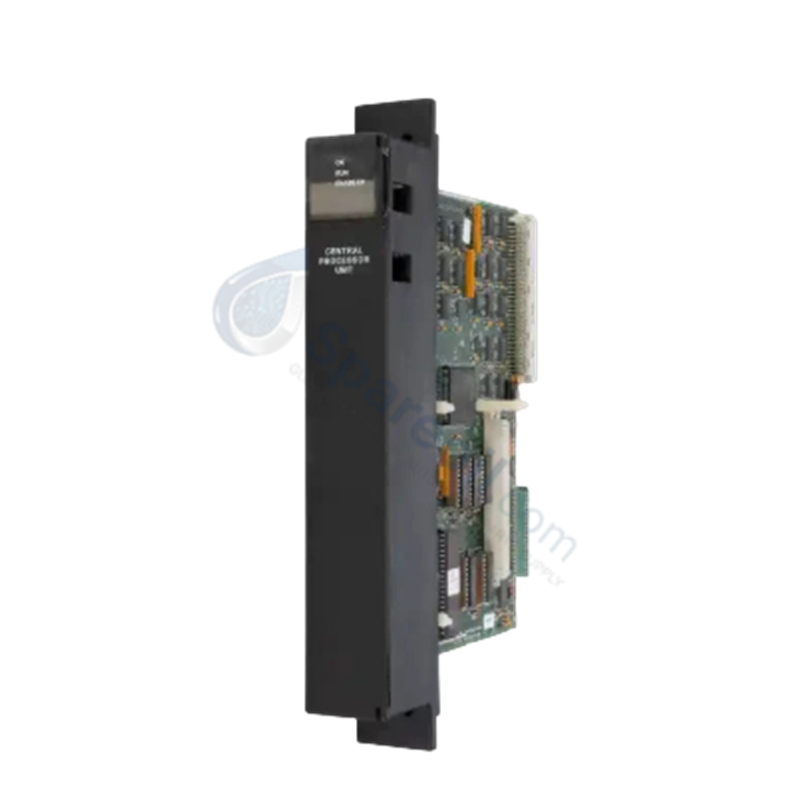

Módulo de CPU IC697CPU780 GE Fanuc Serie 90-70

Disponibilidad: 10 Quedan en stock

El GE Fanuc IC697CPU780, también catalogado como el módulo de CPU IC697CPU780, funciona como un componente de hardware dedicado para...

Código: IC697CPU780

Manufacturer: GE Fanuc
Product No.: IC697CPU780
Product Type: Procesadores de CPU
Product Origin: USA
Payment:T/T, Western Union
Weight: 450g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

El GE Fanuc IC697CPU780, también catalogado como el módulo de CPU IC697CPU780, funciona como un componente de hardware dedicado para procesar la lógica de control y ejecutar la sincronización determinista dentro de las plataformas de controlador lógico programable Serie 90-70.

Especificaciones del hardware

Parámetro	Especificación
Modelo	IC697CPU780
Marca	GE Fanuc Emerson
Origen	Estados Unidos
Peso	1.00 lbs (0.45 kg)
Dimensiones	Formato VME de una sola ranura
Temperatura de funcionamiento	0 - 60 °C
Consumo de energía	1.6 amperios a 5 VCC
Microprocesador	80386DX (16 MHz)
Velocidad de ejecución booleana	0.4 microsegundos por función
Capacidad de E/S discretas	12 KB
Capacidad de E/S analógicas	8 KB
Memoria máxima del sistema	512 KB
Comunicación integrada	Interfaz RS485 a través de conector D de 15 pines
Respaldo de batería	Litio IC697ACC701 (retención de datos durante 6 meses)
Estándar de backplane	Cumplimiento del estándar VME C.1

Compatibilidad de firmware Flash y ejecución redundante

El hardware utiliza una estructura de reloj interno de 16 MHz para gestionar intercambios de datos de alta velocidad a través del backplane VME. En configuraciones redundantes, se requiere compatibilidad de firmware flash entre las unidades primaria y secundaria para mantener el límite de extensión de escaneo de 20 milisegundos. Una falta de coincidencia de firmware detiene la ejecución y evita la secuencia de transferencia sin interrupciones de un escaneo cuando ocurre una transición del modo EJECUCIÓN a PARADA.

Preguntas frecuentes

P: ¿Cuál es la carga de corriente operativa exacta que consume el módulo del backplane?

R: El módulo consume una carga constante de 1.6 amperios de la línea de alimentación del backplane de 5 VCC. Los cálculos de dimensionamiento de la fuente de alimentación para el rack 0 deben tener en cuenta este consumo básico junto con cualquier transmisor de bus adyacente o módulos de comunicación de redundancia.

P: ¿Cómo se protege la memoria no volátil durante un corte de energía prolongado?

R: La memoria del sistema retiene los datos hasta por seis meses utilizando la batería de litio IC697ACC701 conectada a la parte frontal del módulo. Si el voltaje de la batería cae por debajo del umbral crítico, el estado del LED "Module OK" (Módulo OK) cambia para indicar un fallo de respaldo de la memoria.

Pautas de instalación en campo

Restricciones de ranura: El módulo debe instalarse exclusivamente en la ranura 1 del rack 0 dentro del chasis de la Serie 90-70 para establecer la maestría sobre las comunicaciones VME estándar C.1 del backplane.
Enlace de comunicación de redundancia: Al implementar un par de reserva en caliente, verifique que los módulos transmisores de bus dedicados y las tarjetas de redundancia estén completamente asentados y anclados antes de encender cualquiera de los nodos de la CPU.
Conexión de la batería: Asegúrese de que el cable de la batería IC697ACC701 esté firmemente enchufado en el conector de la placa interna antes de deslizar el chasis en el marco para evitar errores de paridad de memoria en el arranque inicial.
