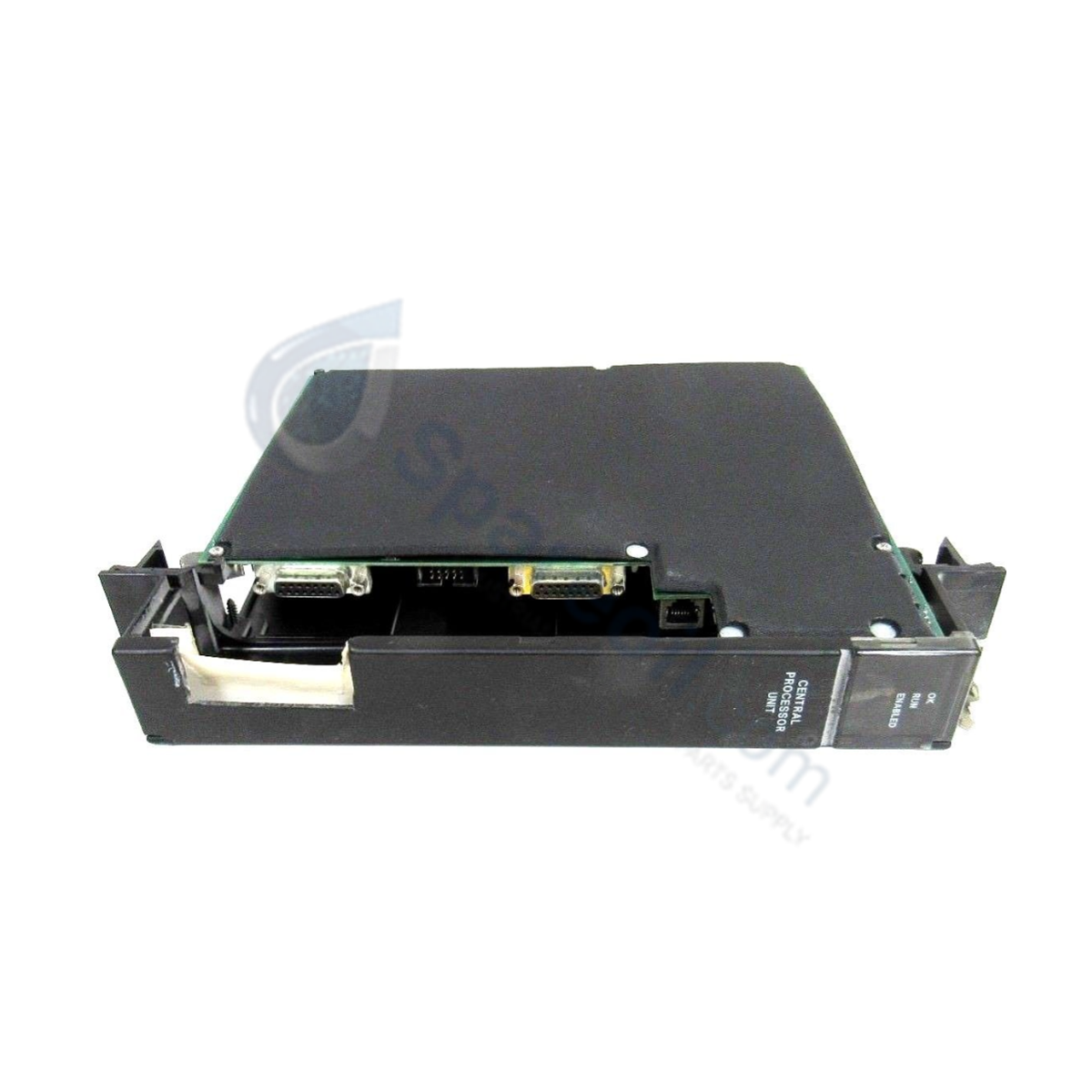

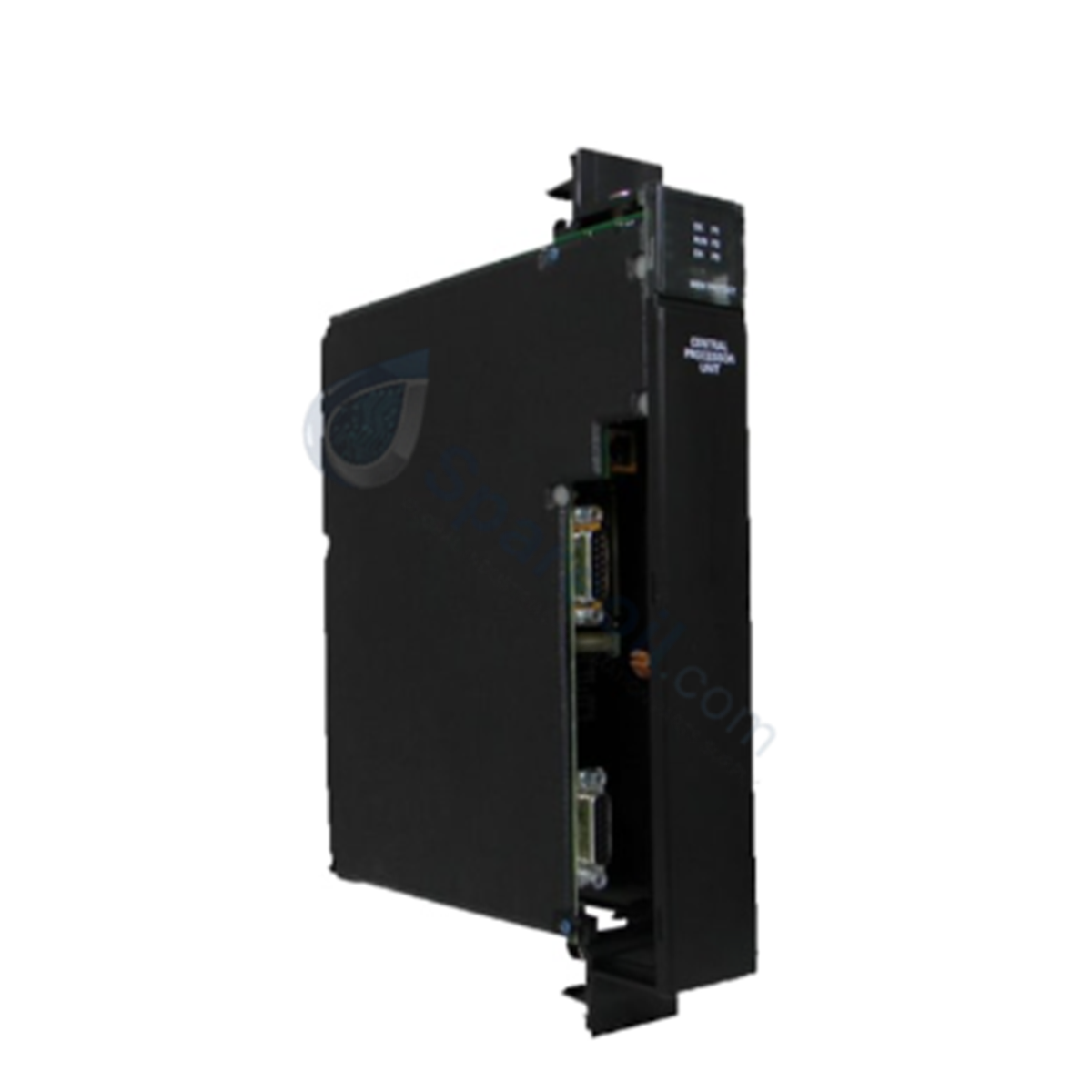

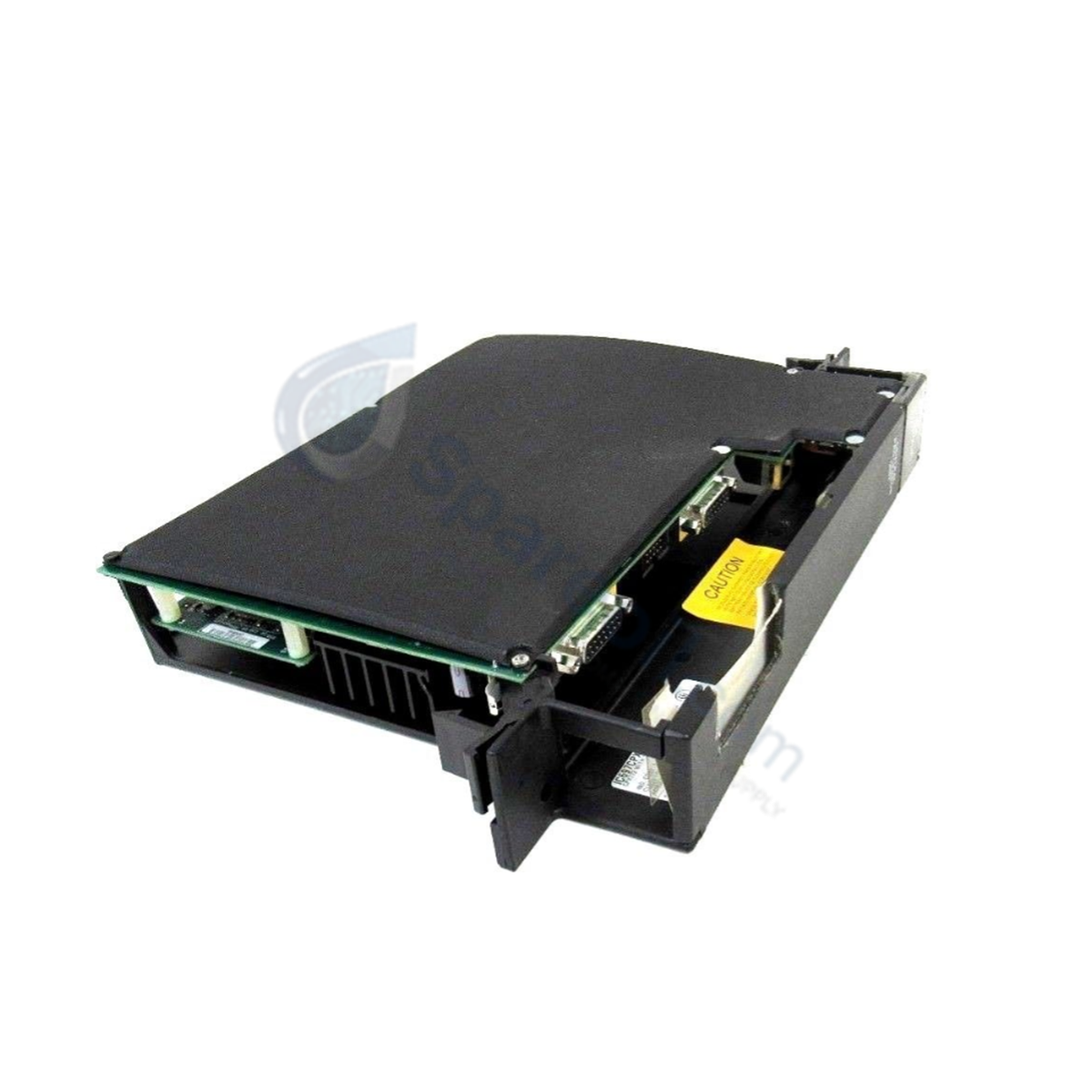

Módulo de CPU GE Serie 90-70 IC697CPX935

CPU GE Serie 90-70 IC697CPX935

Disponibilidad: 10 Quedan en stock

La GE IC697CPX935, también catalogada como el módulo de CPU IC697CPX935, sirve como la Unidad Central de Procesamiento IC697CPX935 principal...

Código: IC697CPX935

Manufacturer: GE Fanuc
Product No.: IC697CPX935
Product Type: Procesadores de CPU
Product Origin: USA
Payment:T/T, Western Union
Weight: 820g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

La GE IC697CPX935, también catalogada como el módulo de CPU IC697CPX935, sirve como la Unidad Central de Procesamiento IC697CPX935 principal utilizada para ejecutar cálculos lógicos en tiempo real y la sincronización de la interfaz en las plataformas de la Serie 90-70. El hardware reside en una sola ranura del backplane para gobernar las transferencias de datos de señales físicas y eléctricas a través de un backplane de red compatible con VME C.1.

Especificaciones de Hardware

Parámetro	Especificación
Modelo	IC697CPX935
Marca	GE Fanuc Emerson
Origen	EE. UU.
Peso	0,45 kg (1,00 lbs)
Dimensiones	Ancho de rack de una sola ranura
Temperatura de funcionamiento	0 a 50 °C (requiere enfriamiento activo forzado por aire)
Consumo de energía	15,5 W (3,1 A a entrada de 5 VDC)
Microprocesador	80486DX4 (velocidad de reloj de 96 MHz)
Velocidad de ejecución lógica	0,4 microsegundos por instrucción booleana
Memoria volátil	1 MB de RAM CMOS con respaldo de batería
Memoria no volátil	256 KB de memoria Flash (para firmware del sistema)
Capacidad de E/S discreta	12 K puntos máximo (cualquier combinación de entradas/salidas)
Capacidad de E/S analógica	8 K palabras máximo
Comunicaciones en serie	1x RS-232 (Puerto 1), 2x RS-485 (Puerto 2 y Puerto 3 a través de D-shell de 9 pines)
Perfiles de protocolo serie	SNP Slave (todos los puertos), Break-Free SNP Slave (Puerto 1 y Puerto 2)
Hardware de respaldo de batería	Ensamblaje de batería de litio IC697ACC701

Control Industrial y Determinismo de Red

El IC697CPX935 impone perfiles de ejecución rígidos a través de matrices de compatibilidad de firmware flash específicas incrustadas directamente dentro de su sector no volátil, lo que permite actualizaciones de código internas sin modificación física de la EPROM. La tubería interna de 32 bits mantiene una escala de densidad de E/S estable de hasta 12.000 puntos discretos y 8000 puntos analógicos, al tiempo que evita la degradación de la velocidad de comunicación del bus del backplane. Los bloques de procesamiento operan bajo tiempos determinísticos a través de canales VME C.1 para interactuar con enlaces LAN complementarios y tarjetas de opción inteligentes sin introducir fluctuaciones de cálculo.

Preguntas Frecuentes

P: ¿Cuáles son las dependencias térmicas específicas y las configuraciones de infraestructura de enfriamiento requeridas para este procesador?

R: El IC697CPX935 requiere un enfriamiento activo forzado por aire continuo cuando opera hasta su límite ambiental de 50 °C. La instalación requiere la integración con un conjunto de ventilador de rack dedicado como el IC697ACC721 (120 VCA), IC697ACC724 (240 VCA) o IC697ACC744 (24 VCC).

P: ¿Este módulo admite el intercambio en caliente sin alimentación o la manipulación física con alimentación de backplane activa?

R: No. El backplane de la Serie 90-70 no puede mitigar los transitorios durante las inserciones en vivo. El chasis completo debe aislarse eléctricamente del riel principal de 5 VCC antes de retirar o asentar la CPU para evitar la destrucción localizada de la lógica o el borrado del registro del programa de usuario.

Guías de Instalación en Campo

Colocación del ventilador de enfriamiento activo: Monte el conjunto de ventilador de rack correspondiente elegido directamente debajo de la ubicación de la ranura física que contiene la CPU para garantizar una disipación de calor convectiva uniforme en la superficie del microprocesador de 96 MHz.
Instalación de batería redundante: Conecte la celda de litio externa IC697ACC701 a los cables de la batería frontales antes de quitar la alimentación principal del rack para mantener la retención de datos para el espacio de RAM interno de 1 MB.
Aislamiento del blindaje del enlace serie: Termine el blindaje trenzado metálico exterior de todas las conexiones RS-485 D-shell de 9 pines directamente al marco de tierra del chasis. Mantenga las líneas de datos separadas de las rutas principales de distribución de energía o motores trifásicos para suprimir la inyección de ruido de alta frecuencia.
