Descripción general del producto

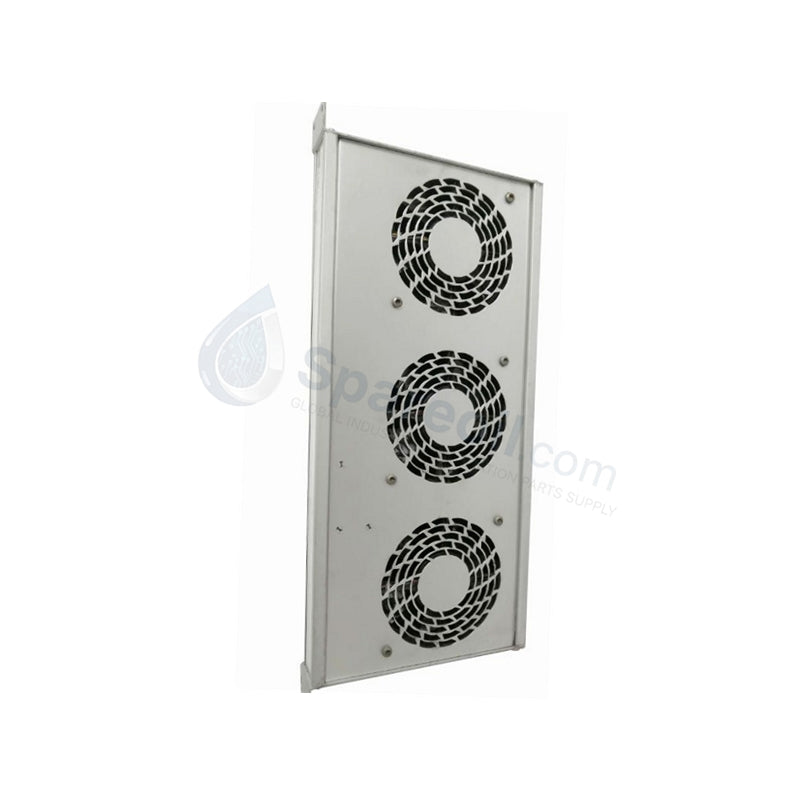

La HIMA K9203A funciona como una unidad de ventilación forzada de uso intensivo, de 1 RU, diseñada exclusivamente para sistemas de rack industriales de 19 pulgadas y subracks instrumentados de seguridad. Este módulo aloja tres ventiladores axiales de alta velocidad alineados para extraer las cargas térmicas de los controladores de seguridad y módulos de E/S densamente empaquetados. Al evitar la estratificación del calor dentro del gabinete de control, el ensamblaje elimina los riesgos de sobrecalentamiento localizado, preserva la vida útil de los componentes de estado sólido y mantiene la integridad operativa sistémica en las infraestructuras de control de petróleo, gas y generación de energía.

Especificaciones técnicas

• Fabricante: HIMA Paul Hildebrandt GmbH + Co KG

• Número de pieza: K9203A

• Designación del modelo: Conjunto de ventilador de circulación / Ventilador de rack

• Perfil de aplicación: Ventilación térmica forzada para subracks estándar de 19 pulgadas

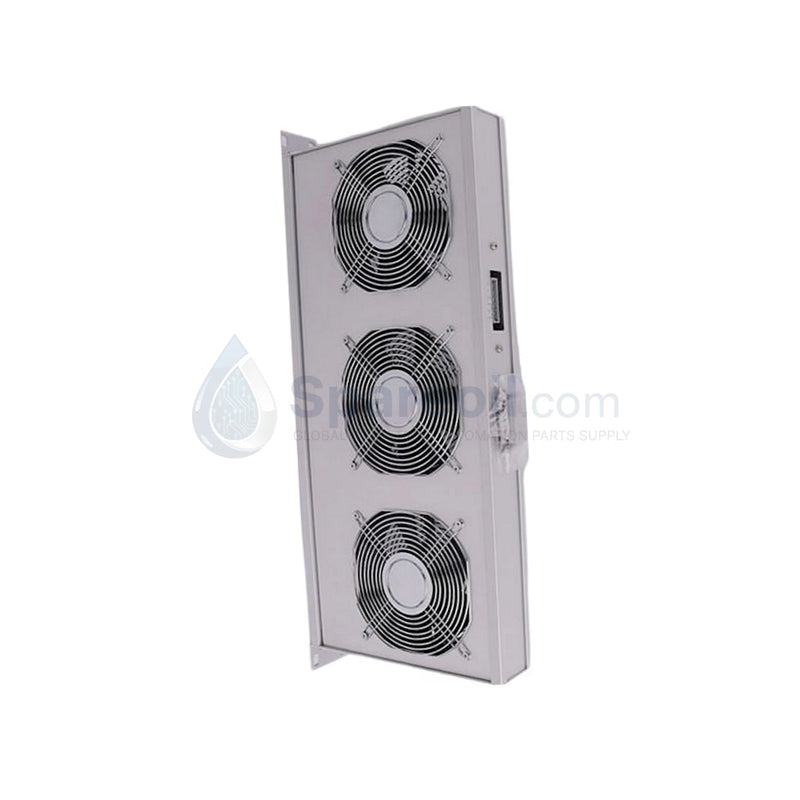

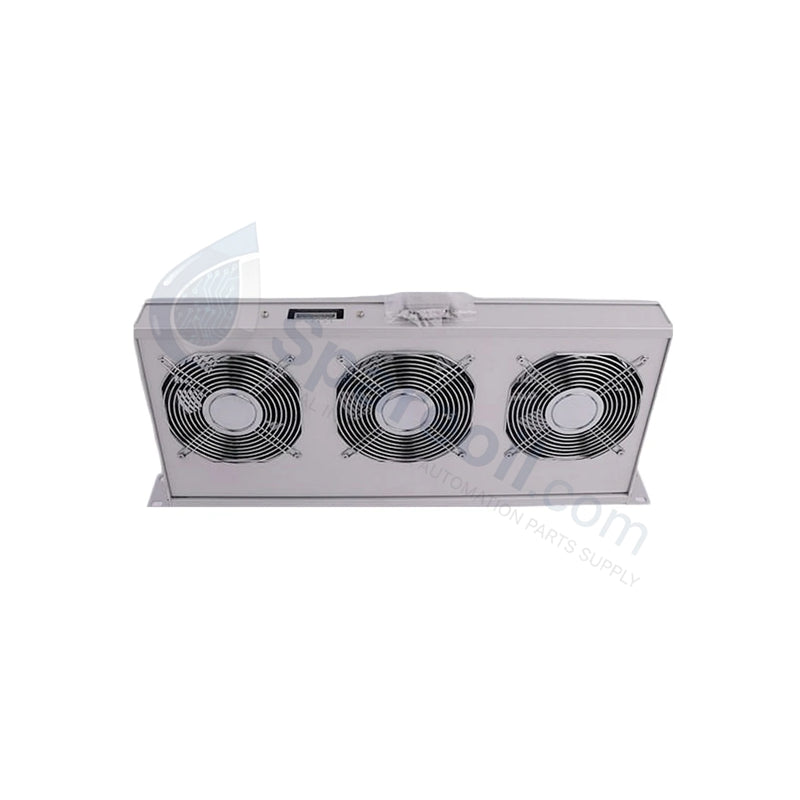

• Configuración del ventilador: 3 ventiladores axiales de alto rendimiento integrados

• Voltaje de funcionamiento de entrada: 24 VCC (acepta una variación del -15 al +20 por ciento)

• Consumo máximo de corriente: 750 mA

• Flujo de aire volumétrico total: 300 metros cúbicos por hora

• Velocidad de rotación nominal: 2800 RPM

• Nivel de presión sonora acústica: Aproximadamente 55 dB(A)

• Vida útil calculada del componente del ventilador: Aproximadamente 62.500 horas a 40 grados Celsius

• Material de la carcasa estructural: Aluminio anodizado de alta resistencia

• Factor de forma del gabinete: Ancho de rack estándar de 19 pulgadas, altura de 1 RU, profundidad de 215 mm

• Diagnósticos internos: Monitoreo continuo de la velocidad del ventilador y seguimiento del voltaje de suministro

• Indicadores de estado: Indicadores de hardware LED en el panel frontal (Fallo, 24 V)

• Interfaz de conexión de alimentación: Conector multipin que admite fuentes de alimentación redundantes duales

• Dimensiones físicas de la unidad: 48,3 cm x 20,3 cm x 4,5 cm

• Peso neto del hardware: 1,80 KG

• Peso total del paquete enviado: 2,00 KG

• País de fabricación: Alemania

• Estado de la condición: 100% nuevo y original en embalaje de fábrica

Ventajas de ingeniería

Redundancia de energía de doble vía para una refrigeración continua

El conector K9203A encamina dos líneas de suministro de 24 VCC independientes directamente al circuito de distribución interno. Si la línea de alimentación primaria falla o se funde un fusible de suministro, la entrada de alimentación secundaria asume la carga de corriente completa de 750 mA de inmediato. Esta configuración de doble vía garantiza que los tres ventiladores axiales mantengan su velocidad de rotación de 2800 RPM sin interrupción, protegiendo los procesadores de seguridad vitales de la acumulación térmica durante fallas del subsistema de energía.

Monitoreo predictivo de velocidad y bajo voltaje

La placa de control integrada rastrea continuamente la frecuencia de rotación de las aspas individuales del ventilador y examina las líneas de alimentación entrantes. El bloque de diagnóstico activa una alerta de falla de hardware e ilumina el LED "Fallo" del panel frontal si un ventilador cae por debajo del 75 al 85 por ciento de su velocidad nominal o si el voltaje de suministro cae por debajo de las tolerancias de funcionamiento seguras. Este informe en tiempo real transmite bits de falla a detectores externos, lo que permite al personal de mantenimiento programar el servicio del ventilador antes de que ocurra una falla térmica total.

Factor de forma delgado de 1 RU con salida de gran volumen

El chasis compacto de aluminio anodizado de 1 RU se desliza suavemente en gabinetes de marshalling de 19 pulgadas, requiriendo un espacio vertical mínimo. A pesar de su perfil delgado, la geometría física de los tres ventiladores axiales genera un impresionante desplazamiento de aire de 300 metros cúbicos por hora. Este rápido intercambio volumétrico impulsa el aire frío directamente a la base del subrack HIMA, impulsando la convección forzada a través de las aletas del procesador caliente sin necesidad de unidades de CA exteriores de gran tamaño.

Preguntas frecuentes

• ¿En qué punto el monitoreo de velocidad interno activa una alarma de falla? Los circuitos supervisores internos rastrean continuamente las señales del tacómetro del ventilador. Si la acumulación de polvo, el desgaste de los cojinetes o las obstrucciones físicas reducen la velocidad de rotación de cualquier ventilador axial por debajo del 75 al 85 por ciento de su umbral nativo de 2800 RPM, el módulo conecta a tierra instantáneamente el bucle de diagnóstico para indicar una falla al sistema host.

• ¿Puede este conjunto de ventilador funcionar como una unidad de enfriamiento independiente en racks que no sean HIMA? Si bien la brida de montaje física se ajusta al diseño estructural estándar de 19 pulgadas (1 RU), la configuración de pines en el conector de alimentación y los canales de monitoreo integrados coinciden con arquitecturas de backplane específicas de HIMA. El funcionamiento de la unidad de forma independiente requiere mazos de cables personalizados para suministrar las entradas de 24 VCC y mapear las interfaces de monitoreo de diagnóstico externas.

• ¿Qué programas de mantenimiento requieren los cojinetes internos para lograr la vida útil indicada de 62.500 horas? Los ventiladores axiales utilizan cojinetes de bolas industriales sellados de fábrica y sin lubricación, diseñados para un funcionamiento continuo. En condiciones nominales a 40 grados Celsius, la unidad funciona durante aproximadamente 7 años sin ajustes mecánicos. Los entornos hostiles con mucho polvo ambiental o temperaturas extremas que superen los 40 grados Celsius acelerarán el envejecimiento de los cojinetes, lo que requerirá una inspección física y cambios de cartuchos de ventilador más frecuentes.
