Descripción general del producto

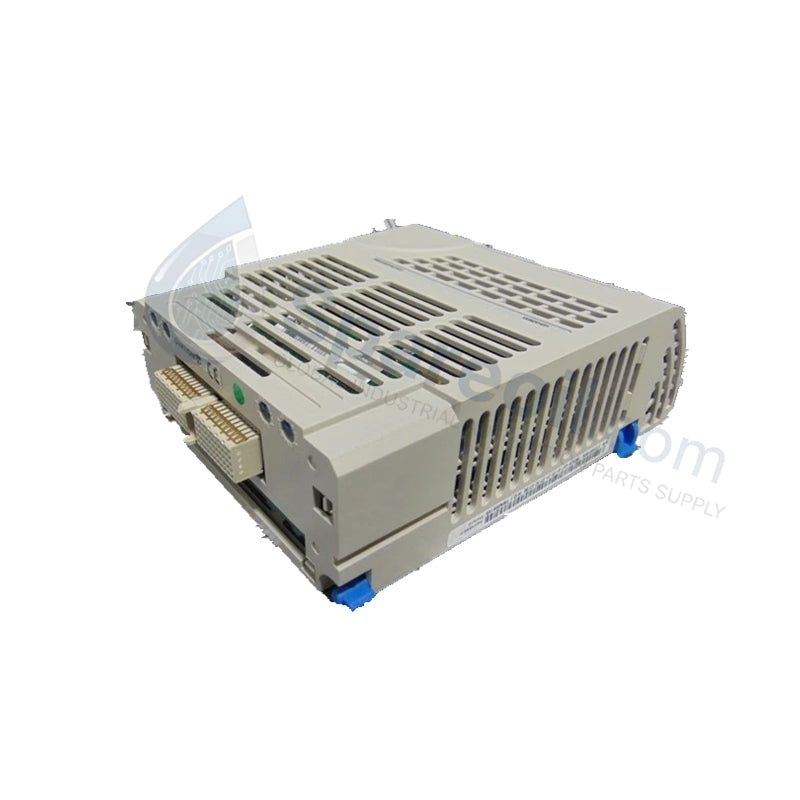

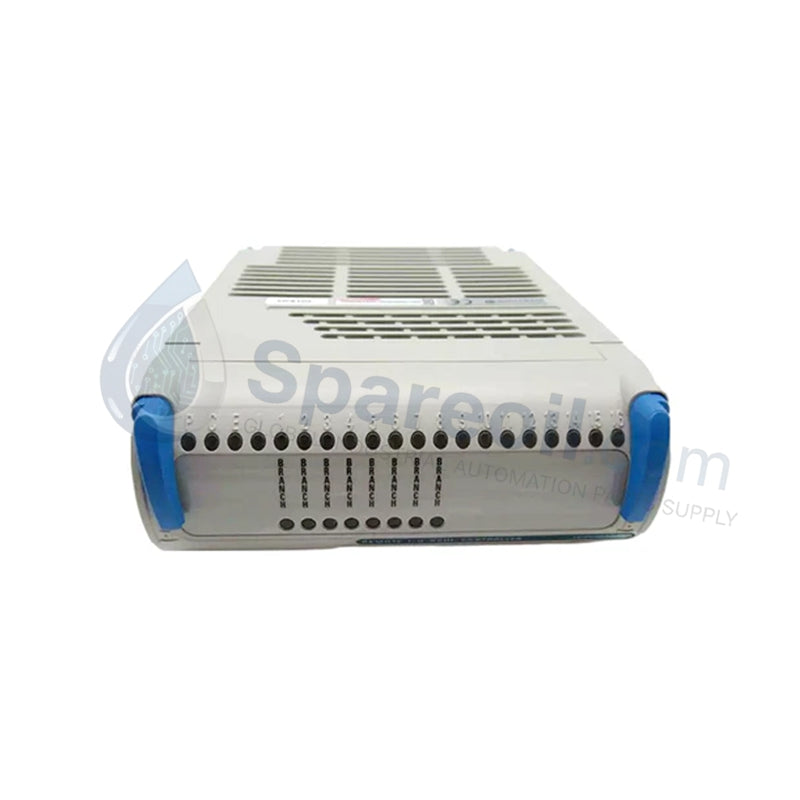

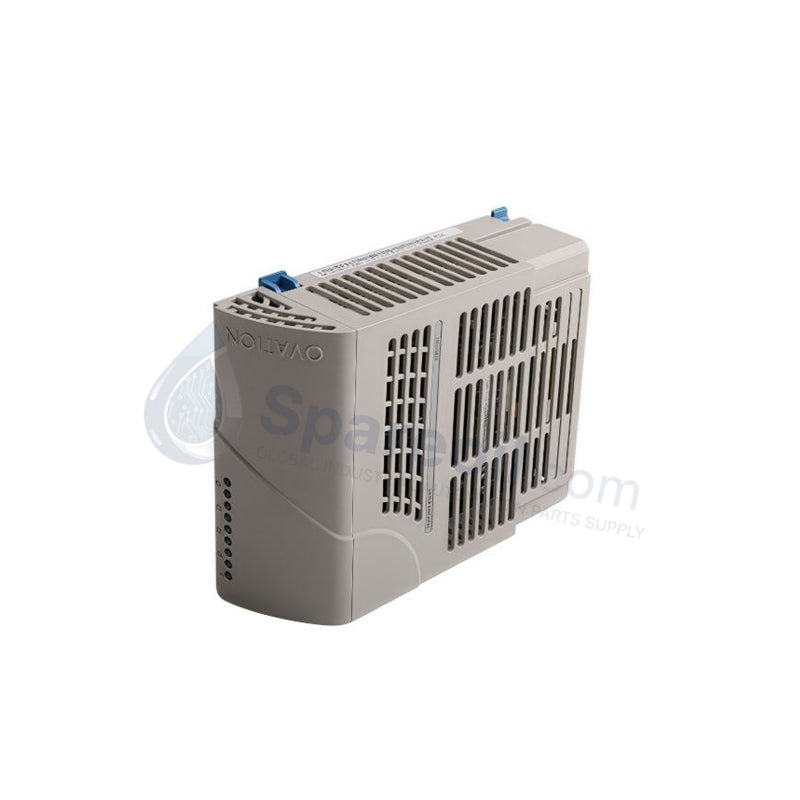

El Emerson Ovation 1C31203G01 actúa como un módulo controlador y excitador de servo de alta integridad dentro del Sistema de Control Distribuido (DCS) Ovation™. Este módulo proporciona la modulación precisa requerida para las servoválvulas electrohidráulicas y las válvulas proporcionales utilizadas en sistemas de regulación de misión crítica. Al integrar la adquisición de retroalimentación de posición LVDT (transformador diferencial variable lineal) de alta resolución con lógica de procesamiento rápido, mantiene un control exacto sobre las válvulas de turbinas de vapor y los actuadores de combustible. Suministramos este módulo como 100% nuevo y original, lo que garantiza el rendimiento determinístico necesario para la generación de energía y el control de movimiento industrial de alta precisión.

Especificaciones técnicas

El 1C312013G01 utiliza conversión A/D avanzada y comunicación de plano posterior de alta velocidad para ejecutar algoritmos de movimiento complejos en tiempo real.

Ventajas de ingeniería

• Regulación optimizada de la turbina: El 1C31203G01 ofrece la respuesta de alta velocidad necesaria para la regulación de las turbinas de vapor. Ajusta las posiciones de las válvulas en milisegundos para mantener la frecuencia de la red y responder a los cambios de carga, protegiendo directamente la turbina de condiciones de exceso de velocidad.

• Acondicionamiento preciso de la señal LVDT: El módulo incluye circuitos dedicados para proporcionar excitación y demodulación para los sensores LVDT. Este bucle de retroalimentación de alta resolución elimina la necesidad de acondicionadores de señal externos y garantiza una precisión de posicionamiento submilimétrica de los vástagos hidráulicos.

• Modo de calibración especializado: Los equipos de mantenimiento utilizan el "Modo de calibración" incorporado para accionar las válvulas y mapear la retroalimentación de posición durante las interrupciones. Este proceso controlado por software simplifica la alineación del recorrido físico de la válvula con la lógica del DCS, lo que reduce el tiempo de puesta en marcha.

• Mitigación integral de fallas: Los autodiagnósticos integrados, incluidas las sumas de comprobación de EPROM, las autopruebas de FPGA y los temporizadores de vigilancia, verifican constantemente la integridad del módulo. Si ocurre una falla de hardware, el módulo activa enclavamientos de estado seguro para evitar movimientos no autorizados del actuador.

• Integración perfecta de intercambio en caliente: La arquitectura del módulo admite el reemplazo en vivo. Puede intercambiar el 1C31203G01 sin apagar el rack de E/S, lo que permite un mantenimiento sin tiempo de inactividad en configuraciones de controlador redundantes.

Preguntas frecuentes

• ¿Puede el 1C31203G01 manejar señales de servoaccionamiento tanto de voltaje como de corriente?

  Sí. El módulo admite varios tipos de señales de salida según el "Módulo de personalidad" específico y la configuración de software utilizados en el gabinete Ovation. Verifique siempre los requisitos de su actuador de campo (por ejemplo, ±10 V frente a 0-20 mA) antes de la puesta en marcha.

• ¿Este módulo admite sensores LVDT redundantes duales?

  El 1C31203G01 cuenta con múltiples canales de retroalimentación, lo que permite la integración de sensores LVDT redundantes en una sola válvula. La lógica del DCS puede realizar una selección alta o una votación de valor promedio para aumentar la confiabilidad del sistema.

• ¿Cuál es la vida útil típica de este módulo en un entorno de central eléctrica?

  Diseñados para un funcionamiento continuo 24 horas al día, 7 días a la semana, estos módulos suelen superar los 10 años de vida útil cuando se mantienen en un gabinete con clima controlado. El diseño de convección pasiva sin ventilador evita fallas relacionadas con el polvo comunes en los sistemas de enfriamiento mecánicos.

• ¿Es este un reemplazo directo para los módulos más antiguos de la serie 1C31203?

  La variante G01 es compatible con las arquitecturas Ovation estándar. Sin embargo, verifique siempre su firmware actual y la revisión del plano posterior para garantizar una transparencia diagnóstica completa al reemplazar el hardware heredado de la era de Westinghouse.
